2008.01.07
カテゴリ： マイロボットＩＤ－０１
このブログで安定化電源を取り上げてきましたが、詳しい製作の記載は避けてきました。
唯一６本用バッテリーボックスの詳しい作り方を載せていましたが、昨年の暮れ、一人の方（Sさん）がその作り方を見られて、実際に作られたようです。その際の疑問点をコメントいただきました。
しかし、ボックスの変更だけでは無理なので改造のお手伝いすることにしました。
そこで、実際私が使用してきて問題が無いと思いますので、これを機に私の作り方を公表することにします。
ただし、あくまで自己責任ですので、くれぐれも慎重に・・・。
安定化電源改造に入る前に
１）ＩＤ－０1は正常に（７５号以上）完成していること
２）なるべく、通信器機や、電子機器のキットを購入されて、組み立てた経験があること

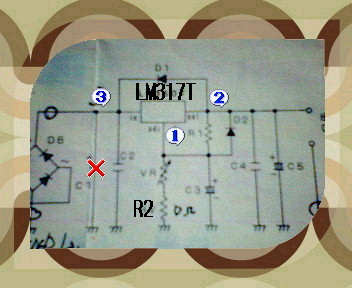

＜＜パーツリスト＞＞
部品 型 番 数量 備考
ＩＣ－１ ＬＭ３１７Ｔ １ ＬＭ３１７Ｔ(１Ａ）４個１００円位
Ｄ１．Ｄ２ １０Ｄ－１ ２ シリコン整流用ダイオード、１００ｖ１Ａクラス
Ｒ１ ２４０Ω １ １/４Ｗ＋－１％金属皮膜抵抗
Ｒ２ （５０Ω） １ １/４Ｗ＋－１％金属皮膜抵抗
VＲ１ １ＫΩ １ 半固定抵抗 「１０２」または「１Ｋ」
Ｃ２．Ｃ４ ０．１μF ２ 積層セラミック、青色胴体、「１０４」
Ｃ３、Ｃ５ １０μF ２ 電解コンデンサー、耐圧２０ｖ以上
基板 １ ４０ｘ１０ｍｍ（ユニバーサル基板）
SW１ １ スタート用２P、プッシュスイッチ（出来るだけ小さ目）
