2021.08.01
カテゴリ： ダム
二瀬ダム2021夏編・パート1
さて!

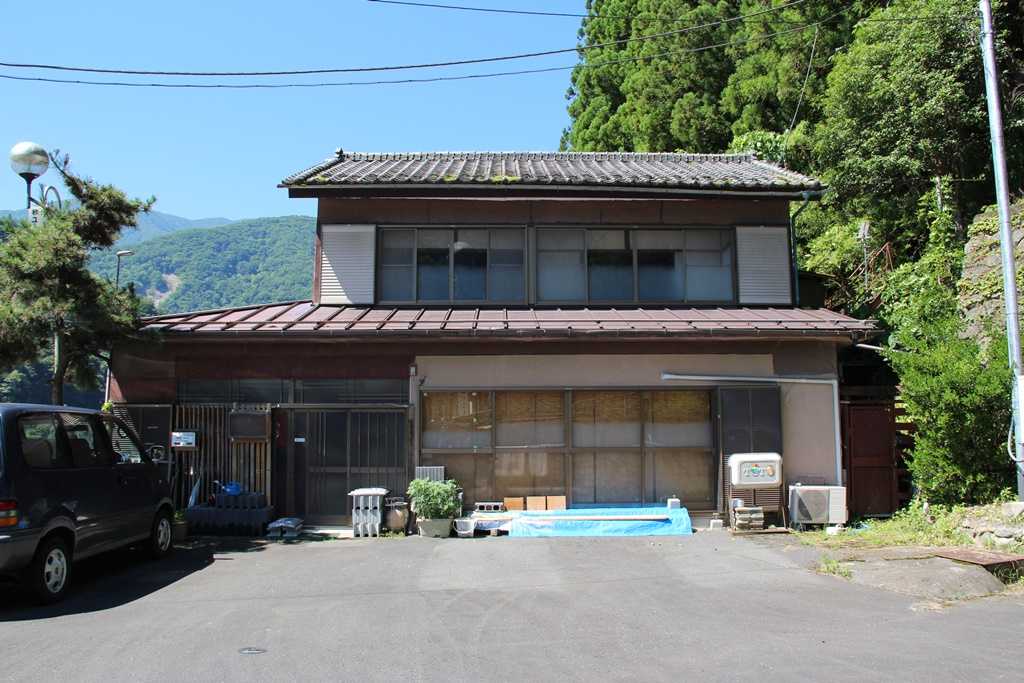

右手に見えてましたのが・・・
実は、ココに 変電所 があったそうです
駒ヶ滝トンネルの真横に変電所
結構凄いレイアウトです!
しかも、トンネル挟んで向かい側

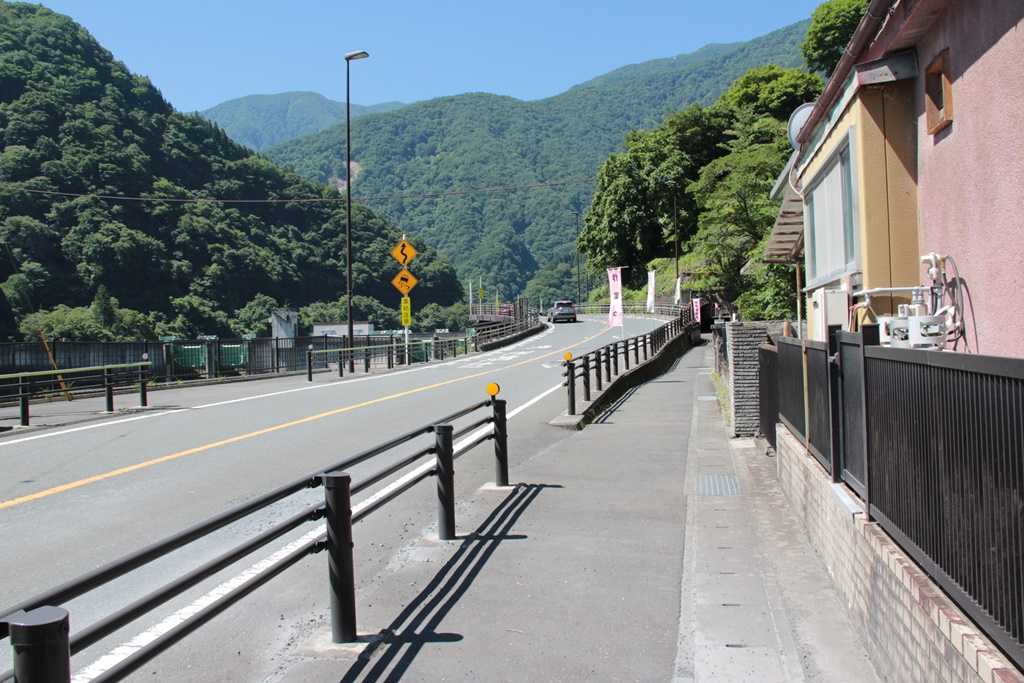

左手に見えましたのが・・・
元々は トラックスケール
計量器が設置されていた場所 だったらしい!
コンクリートプラントから送られてきた骨材と
ダンプで運んで来た石灰石ここで計量して
篩に掛けて
圧送管で吊り橋に送る場所だったらしい
と言う事で!

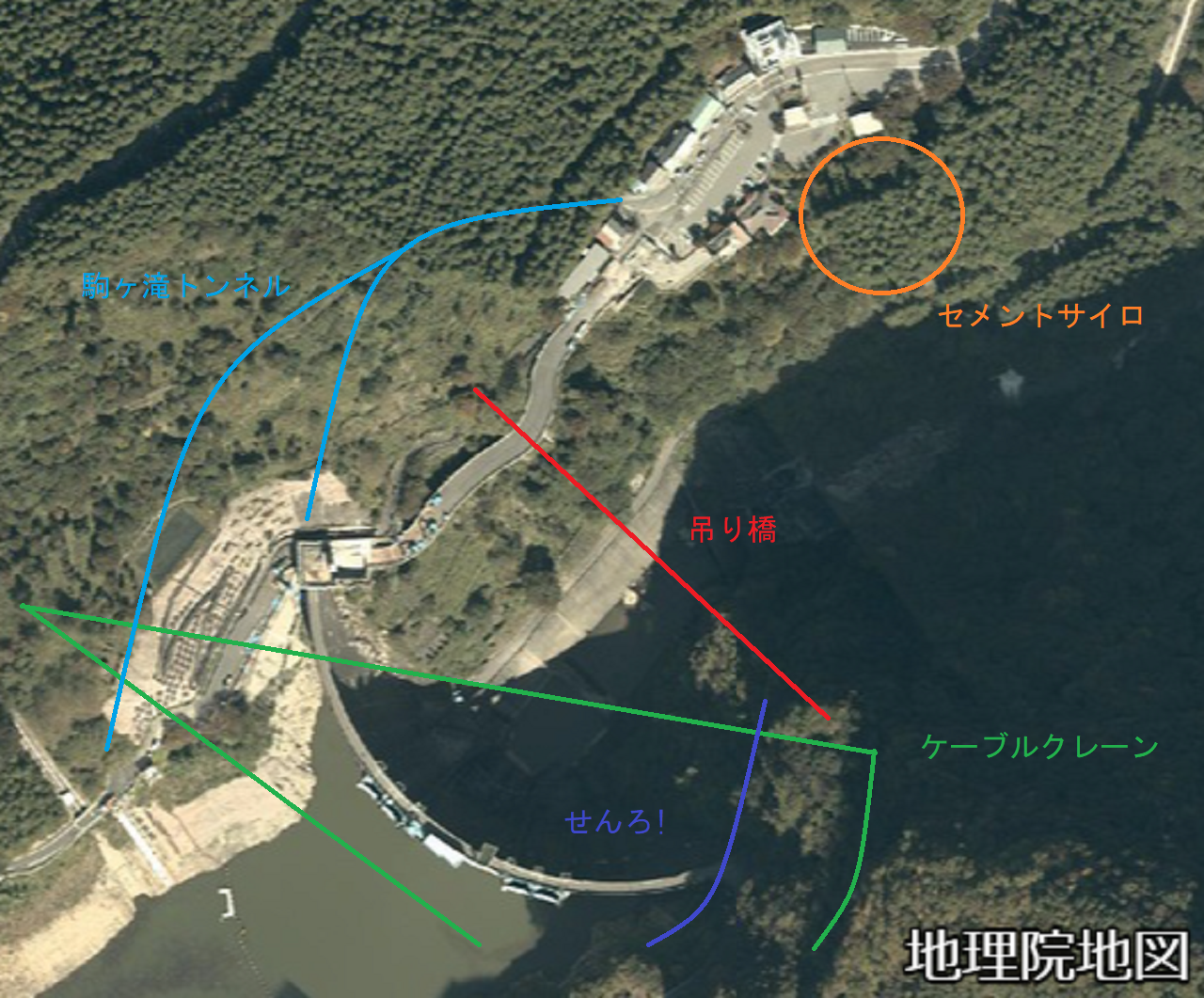

この1週間で書いてきたことを纏めると・・・
航空写真 が、 最新 と書かれていながら・・・(焦)
まだ管理事務所が引っ越す前
2013年以前のモノだったりします が(困)
って言うか、秩父湖大橋も繋がる寸前のモノだから
2011年頃のモノでしょうか?
あと・・・
ちょとだけ
駒ヶ滝トンネルの位置を描き間違っていますが
そう
テニスコートよりも、もう少し上を通らないといけないのですが
円弧を描くツールがイマイチ使い勝手が悪くて・・・
って、アプリのせいにすんなよ中の人!!(怒)
コンクリートプラントのサイロは
詳細は不明ですが・・・
規模からすると
砂利用の大型サイロが3つ
砂用の中型サイロが4つ
ソコからベルトコンベアではなく、圧送管で送っていたらしい
まあ、何と言うか・・・
遺構として残っている物が
想像していた以上に少ないよね?(涙)
って言うか、 小河内ダムの遺構が残り過ぎてる ので
アレを正として考えると、 二瀬ダムの遺構が少なく感じるだけ で
あと・・・
完成した後に、色々と崩れすぎて
姿を消してしまった物も多いのかもしれない?(困)
ちなみに!
ケーブルクレーンが3角形に描かれて いますが
可動範囲 を示しています!
コレは!
右岸側は岩盤の強度が高い ので
移動式クレーンタワーが使用できた のに対して!
あまりに崩れやすい左岸 は(困)
移動式クレーンの路盤を設置する事が出来なかった ため
固定式タワーが建てられただけだった
のですが!
悔しいことに
図面等は、まだ見つける事が出来ていません
また、 稼働している写真も・・・(涙)
くっ!(噛)
こうなったら裏ルー
って、やりませんから!
そう言うのは!
ちゃんと正規のルートで、時間をかけて探しますから!!(誓)
ちなみに!
ケーブルクレーンの移動式クレータワーは
新規で造ると、当時の価格で1億5000万円(唖)
って言うか、 工事の予算が53億円しかな いのに
新しく造るのは無理!(泣)
と言う事で、 建造中だった藤原ダム(栃木県)の物 を
使い終わったら頂戴ね!(願)
と言う事で、 約半分の値段でゲットしました!(喜)
でも当初は
五十里ダム(栃木県)で使用済みの9tクレーンが2台(左右で1台ずつ)が余っていたので・・・
これを貰おうと思ったらしいのですが
解体して、持ってきて
2台を再組み立てすると
当時の価格で1億1千5百万円もかかってしまう 事が判り!(凍)
その上
左岸にはレールが敷けないから
半分使い物にならないし!
しかも・・・
藤原ダムの13.5tクレーンは、片側固定式にも関わらず五十里ダムの9tクレーン2台よりも運搬能力が高い という事も判り
さっさと工事終わらせて、こっちに下さい!(願)
と・・・
なお
この クレーンタワー
操作をするのは、別の場所に操作室を設けなければいけないタイプだった ため・・・
って言うか、小河内ダムの時みたいに
移動式クレーンクレーンタワーに操作室が付いている方が異常だったりするんですけどね
そして
その操作室を設置に関して
重大な事故が発生する事になるのですが・・・
って言うか、その操作室のために
工事が2年半近く遅れるという事態になる?
と言っても良い悲劇が起こるのですが・・・(焦)
その話は、また後日!
さて!
二瀬ダムの堤体方面 に進んで行くことに
するのですが!
この日
秩父湖大橋は、結構な交通量があった ので
車道の脇を歩いて進むのは、ちょっと危険!(怖)
と言う事で
仕方ないけど、 二瀬隧道 がある遊歩道の方を進みます
なお!

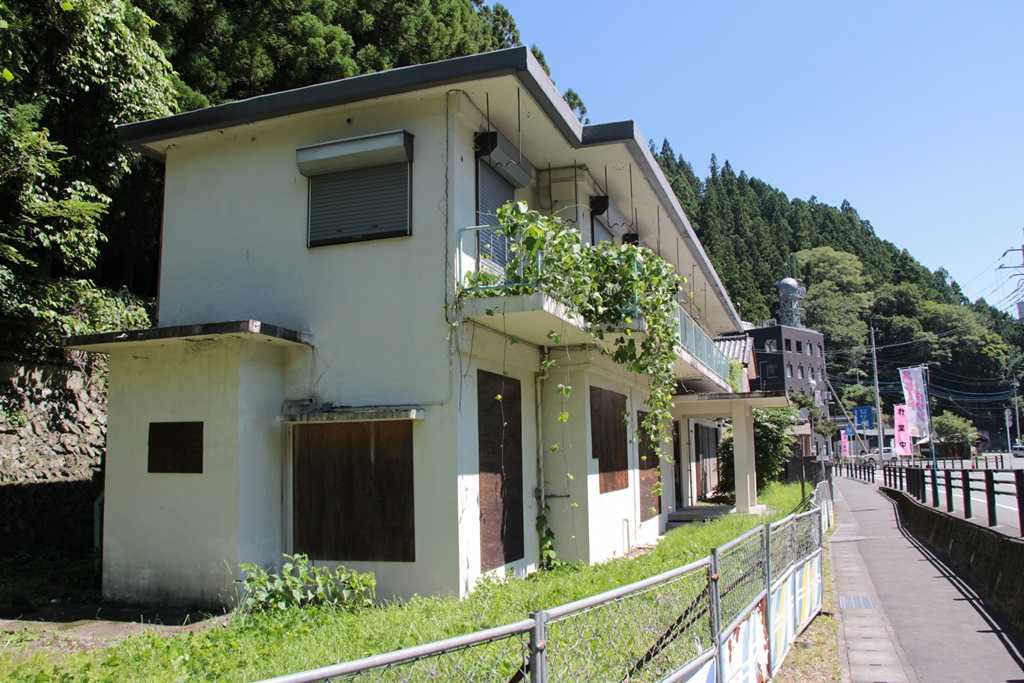

現在使用休止中の
国土交通省寄宿舎(旧・建設省寄宿舎)
実は、この建物の図面が
手に入れた資料に掲載されていたのですが・・・
1階が
手前から管理人室、厨房、食堂、玄関ホール、駐車場(後に倉庫に改造されたッポイ)の順
2階が6畳間の小部屋が5つ、そして集会所と客間(それぞれ8畳)+3畳の布団部屋?
で・・・
トイレは1階に共用のモノが
大用個室が1つ、そして小用便器が1つ・・・
お風呂も、1人用が1階に1つだけ(もちろん共用)
各部屋には水道が無く
1階にあるものを共用していたらしい?
って!
結構な人数が寝泊まりしていたのに
朝とか
トイレの取り合い!(奪)
大変だったのでは?(漏)
ちなみに!
ダム完成後に建造されたッポイ
そして次回!
吊り橋の主塔の基礎部分は藪に覆われて見えないので(涙)
とりあえず、このまま 二瀬隧道 に入ります
