2021.01.03
カテゴリ： ◆おもちゃの修理◆
◆開院日；２０２０年１１月 １日（日曜日） １３：００~１４：００
◆開院場所；富士市 入山瀬 北西部児童館
◆全体患者受付；１４件
※おもちゃはコロナ禍対応で全数入院対応です。
※久し振りのおもちゃ修理記録です、職場の移動もあり落着かない日々が
続いていましたが、今年は入力ができそうです。
◆ 治療したおもちゃ名； ディズニーワンダフルドリームＰＣ ❤修理番号：３００❤
◆故障内容
・ＰＣ本体は問題無く動きますが、マウスが動かない。
・単３：５本添付あり。
◆治療内容
①症状の確認。
・依頼通り、マウスが動かないので、分解確認する。

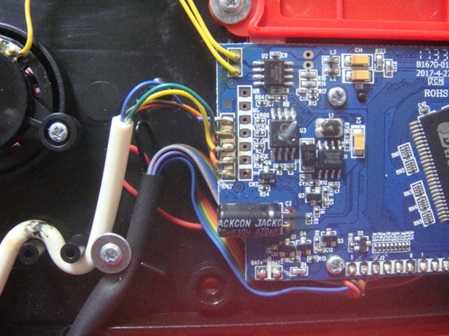

②基板確認すると配線に問題なく、マウスに電圧を加えても点灯しないので、
手持ちのＬＥＤに交換する。

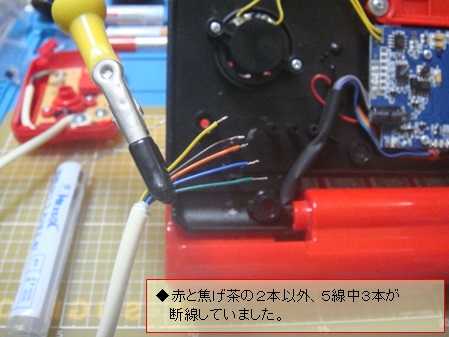

・動作確認するとマウスポインタが依然と動かないので、マウスコード（５Ｃ線）
の導通をマウス基板と制御基板間で確認すると。５芯中３本が断線していました。

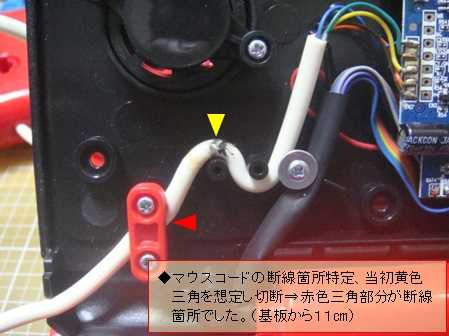

③断線箇所の特定と配線の半田付け処理準備を行う。
・ 黄色▲ 部分（基板から６０㎜）でカットして導通を確認すると、導通を確認
出来ないので、再度 赤色 ▲ 部分（５０㎜）でカットすると導通あり、
５本の線を半田付けして動作を確認すると、マウスポインタが動く様に
なりました、これで修理は完了です。※下記に注意する事を載せます。

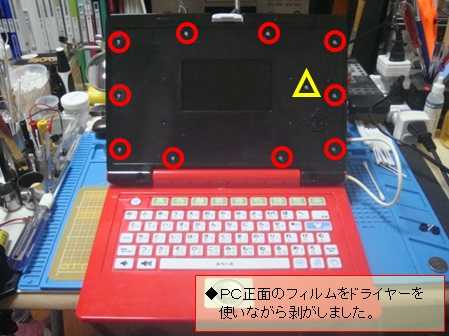

④メインの基板は、液晶画面のある可動パネル側にあるので、フィルムを剥がす
必要があります。
・フィルムを剥がす時は、少し遠目からドライヤーで温めながら慎重に剥がして
行きます。
・隠しネジ（皿タッピングビス２.３㎜×８.０㎜）は１１箇所ありますが、
黄色▲ 部分はマウスホルダー用なので若干長いビス（２.３㎜×１０.０㎜）を
使っています。
◆返却予定日；２０２１年 ２月 ７日（日曜日）
◆開院場所；富士市 入山瀬 北西部児童館
◆全体患者受付；１４件
※おもちゃはコロナ禍対応で全数入院対応です。
※久し振りのおもちゃ修理記録です、職場の移動もあり落着かない日々が
続いていましたが、今年は入力ができそうです。
◆ 治療したおもちゃ名； ディズニーワンダフルドリームＰＣ ❤修理番号：３００❤
◆故障内容
・ＰＣ本体は問題無く動きますが、マウスが動かない。
・単３：５本添付あり。
◆治療内容
①症状の確認。
・依頼通り、マウスが動かないので、分解確認する。
②基板確認すると配線に問題なく、マウスに電圧を加えても点灯しないので、
手持ちのＬＥＤに交換する。
・動作確認するとマウスポインタが依然と動かないので、マウスコード（５Ｃ線）
の導通をマウス基板と制御基板間で確認すると。５芯中３本が断線していました。
③断線箇所の特定と配線の半田付け処理準備を行う。
・ 黄色▲ 部分（基板から６０㎜）でカットして導通を確認すると、導通を確認
出来ないので、再度 赤色 ▲ 部分（５０㎜）でカットすると導通あり、
５本の線を半田付けして動作を確認すると、マウスポインタが動く様に
なりました、これで修理は完了です。※下記に注意する事を載せます。
④メインの基板は、液晶画面のある可動パネル側にあるので、フィルムを剥がす
必要があります。
・フィルムを剥がす時は、少し遠目からドライヤーで温めながら慎重に剥がして
行きます。
・隠しネジ（皿タッピングビス２.３㎜×８.０㎜）は１１箇所ありますが、
黄色▲ 部分はマウスホルダー用なので若干長いビス（２.３㎜×１０.０㎜）を
使っています。
◆返却予定日；２０２１年 ２月 ７日（日曜日）
