2026.03.10

KiCAD9.xのデータ作りの追加情報

カテゴリ：ＤＩＹ

先日、KiCAD9.ｘでSVGデータからレーザー加工用のデータ作成の覚書記事を掲載したのだが、
Inkspaceでの塗りつぶしがうまく出来ない事があり、その原因に悩んでいたので追加の覚書します。
原因は、SVGデータを作成時のチェックにありました。

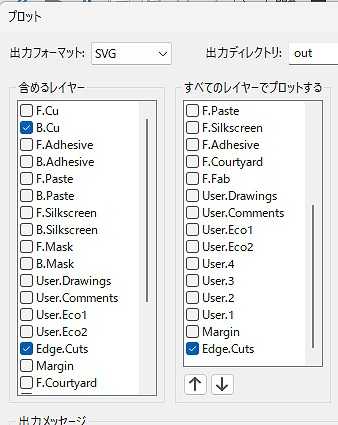

「すべてのレイヤーでプロットする」の方で、Edge.Cutsにチェックが入っていないと塗りつぶしがうまくいきません。
Inkscapeで開いた時には違いが判らなかったので、気が付きませんでした。
Inkscapeの操作に詳しい人は、どちらでも問題無くデータ作成可能なのでしょうけどね。
ちなみに、B.Cuにはチェックを入れません。B.cuにチェックするとEdge.CutsのSVGデータにB.Cuデータが含まれます。
その状態からもInkscapeの操作に慣れていれば問題なくデータは作れるのでしょうが、手順が少し増えるので、先に掲載した方法が楽ちんな気がします。
