ＡＴＶシガーソケットの取付

テーマ：ＡＴＶ(146)

カテゴリ： ATV

通勤途中の信号待ちで、ふとメーターを見ると７が並んでいました。

だからなんなんだ！

今年はパチンコもスロットも１回も勝ってないぞ！

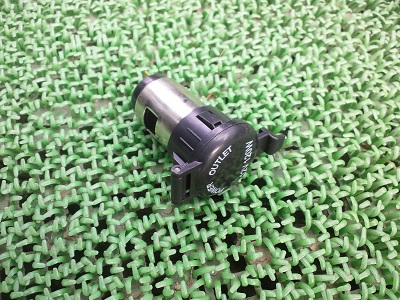

ｼｶﾞｰｿｹｯﾄ

今回はコレを取り付けます。

色々な電源を取れるシガーソケットでございます。

ずいぶん前に購入していたんですが、ずっと放置していました。

なんですぐ取り付けなかったかと言うと、穴をどうやって開けるか迷っていたからです。

商品の説明では、「２５ｍｍのホールソーで穴を開けて回り止めの溝をヤスリで削るだけの簡単取付！」的なことを書いてありました。

２５ｍｍのホールソーなんて誰でも持っていると思っているんでしょうか？

一応ホームセンターに行ってみましたが、ホールソーたけぇー！

鉄工用の２５ｍｍのは１８００円とかします。

たった１回穴を開けるだけなのになかなか買う気になれませんでした。

バイクショップダイソーでもホールソーを見つけたんですが、２１ｍｍの次が２９ｍｍしかありませんでした。

１０５円で入手したかったぜ。

２５ｍｍの円をコンパスで書いて、ドリルで小さい穴を開けて繋いでヤスリで整える方法も考えましたが、やっぱりめんどくさい。

穴開けに１時間も２時間もかけたくないぜ。

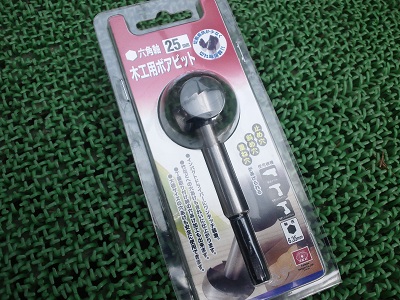

木工用ﾎｰﾙｿｰ

まあ結局買ってしまいました。

木工用のホールソーで８８０円でした。

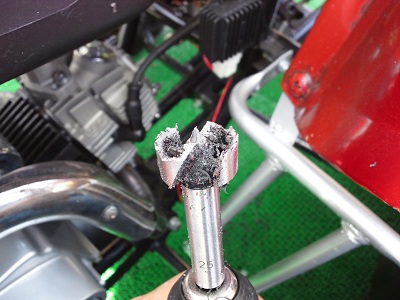

木工用ﾎｰﾙｿｰ先端

鉄工用のホールソーは外周だけがノコになっていますが、木工用は全体で削るようになっています。

つまり面で削ることになるんですなー。

木工用は貫通させるのが目的じゃないから？？

まあプラスチックだから大丈夫でしょ。

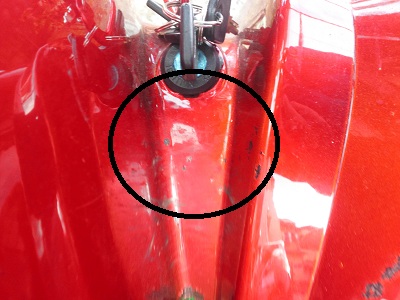

ｼｶﾞｰｿｹｯﾄ取付場所

取付場所は考えた挙句、メインキーの下部分に決めました。

この周辺はキーで擦れて塗装が荒れまくっていたので丁度いいかと。

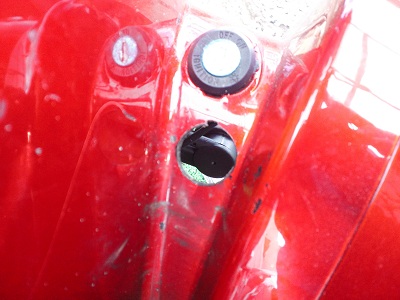

ｼｶﾞｰｿｹｯﾄ穴開け完了

ホールソーで穴を開けてヤスリで回り止めの溝を入れました。

シガーソケットはきつめで入れないといけないので、ヤスリで微調整が必要です。

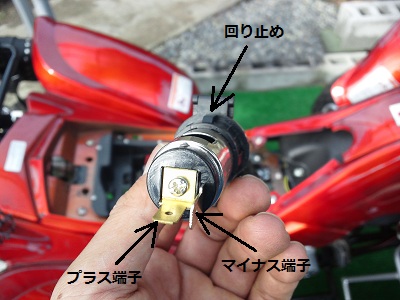

ｼｶﾞｰｿｹｯﾄ裏側

シガーソケットの裏側はこの様になっています。

そういえばどっちがプラスなんだ？？と思ってネットで調べました。

ソケットの内側で言うと、中心がプラスで周りがマイナスです。

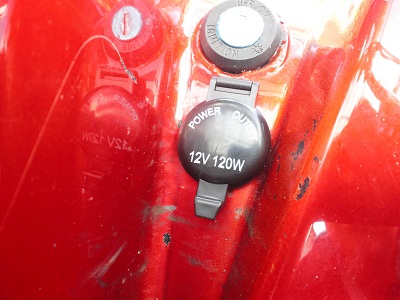

ｼｶﾞｰｿｹｯﾄ取付完了

きつーい穴にシガーソケットを差し込みます。

おバカなオレはキャップの上から叩いてキャップを割ってしまいました。

写真をよく見ると亀裂が分かると思います。

新品なのに瞬間接着剤で接着するハメになっちまったぜ。

まあこれだけきつければ抜けることはないでしょう。

後は配線ですが、メインキーＯＮで通電するようにしました。

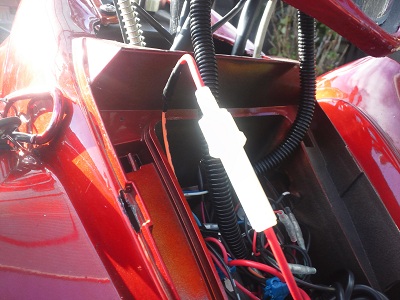

ｼｶﾞｰｿｹｯﾄ用ﾋｭｰｽﾞ
