2026.04.30
カテゴリ： RF-1180/RF-1180B
色々と調整ズレや筐体の補修が必要と思われるRF-1180、なんだか先が長そうです😆 ロッドアンテナも純正じゃないものを以前の持ち主？が器用に取り付けてあります。
昨日は、AM-SWのRFゲイン調整ボリュームのガリを取りました。ゲインが安定しないと調整もやりにくいですからね〜。
これは分解してサンハヤトのガリ取りくんで端子を清掃し、ガリ取りくんを落としてから接点用グリスを塗りました → 完全復活😄

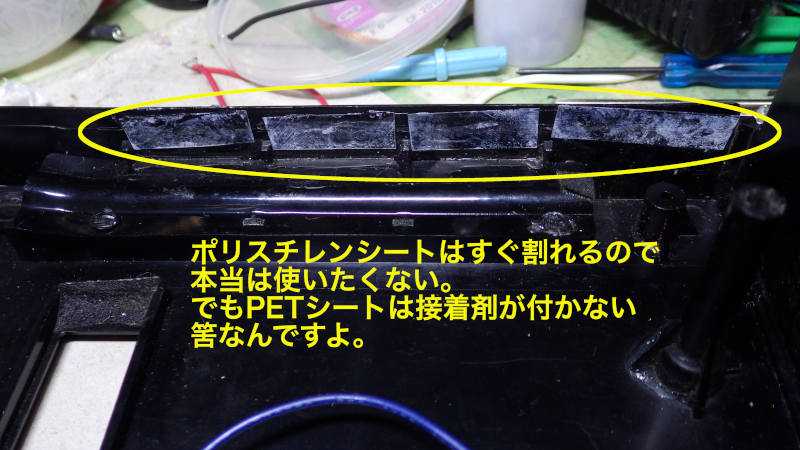

そして筐体の縁が割れているのを補修し直しました。

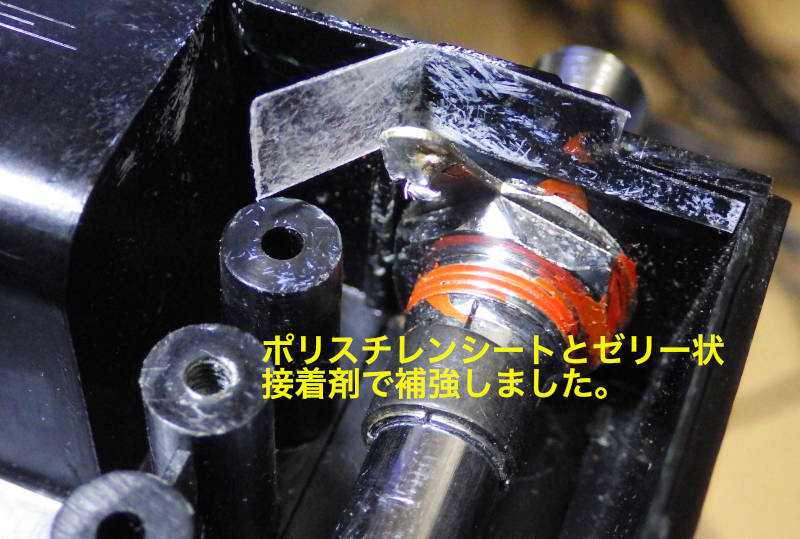

こういう時にゼリー状接着剤は、チョー便利😉 ポリスチレンシートは割れやすいので、本当はもう少し強靭な物で直したいですけどね〜。
今度PETシートに紙やすりで傷をつけて、接着してみようかと思う。

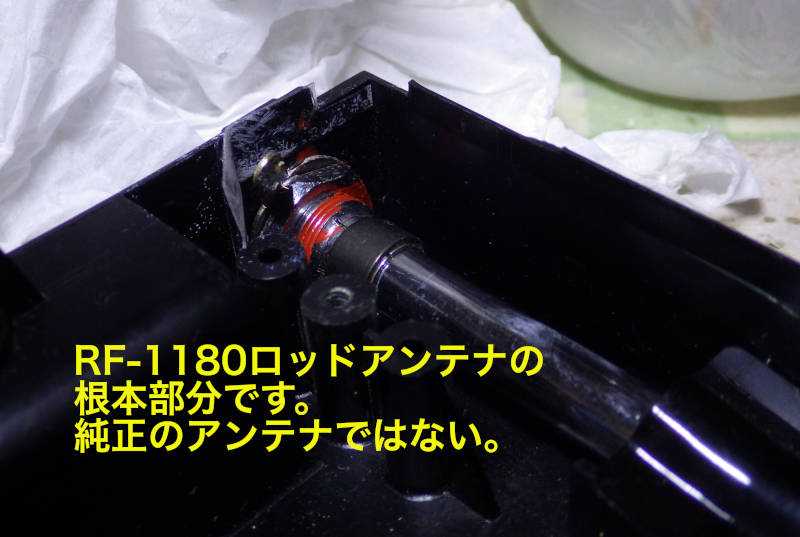

しかし純正じゃないロッドアンテナを、器用に取り付けてあります。個人的には基台とアンテナの最下段だけ残しておいてくれれば、自分で直せたんですがね〜。ちょっと残念🥲
あとはFMの復調音が小さいように思う。10.7MHz（400Hzの正弦波変調）でしか聞いてないですけど、検波段の手前の差動増幅Trがおかしいのかな？
まあぼちぼちと進める予定です。
以下追記します。
1.上記の差動増幅団Trは、2SC839を2SC2686
2SC2786
(hfe≒120)へ交換しました
2.FM検波用ゲルマニウムダイオードを、1N60へ交換しました
これでもFMの受信状態に変化がないので、IF回路にあるダイオードの不良かもしれません🤔
昨日は、AM-SWのRFゲイン調整ボリュームのガリを取りました。ゲインが安定しないと調整もやりにくいですからね〜。
これは分解してサンハヤトのガリ取りくんで端子を清掃し、ガリ取りくんを落としてから接点用グリスを塗りました → 完全復活😄
そして筐体の縁が割れているのを補修し直しました。
こういう時にゼリー状接着剤は、チョー便利😉 ポリスチレンシートは割れやすいので、本当はもう少し強靭な物で直したいですけどね〜。
今度PETシートに紙やすりで傷をつけて、接着してみようかと思う。
しかし純正じゃないロッドアンテナを、器用に取り付けてあります。個人的には基台とアンテナの最下段だけ残しておいてくれれば、自分で直せたんですがね〜。ちょっと残念🥲
あとはFMの復調音が小さいように思う。10.7MHz（400Hzの正弦波変調）でしか聞いてないですけど、検波段の手前の差動増幅Trがおかしいのかな？
まあぼちぼちと進める予定です。
以下追記します。
1.上記の差動増幅団Trは、2SC839を
2.FM検波用ゲルマニウムダイオードを、1N60へ交換しました
これでもFMの受信状態に変化がないので、IF回路にあるダイオードの不良かもしれません🤔
