こんなのもほしい

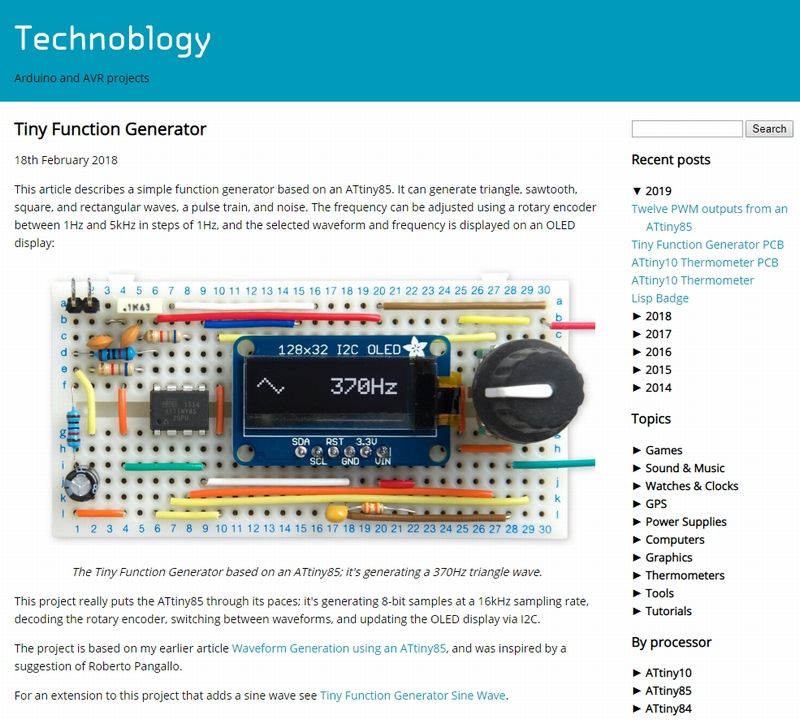

ラジオペンチさんのオシロスコープが動いたら欲が出てこんなのも作りたくなったTiny Function Generator面白そうでしょ＾＾でもコンパイルが全く通らない ；＿；個人的にはでっかいSG持ってるのですがやっぱ小さいと良いですよね場所取らなくてご飯食べてからずっと格闘していますがコンパイルできないのでひとまずお風呂行ってから考えよう完成すれば、これもまたコンパクトで使い勝手が良さそうなんだけどな
2019.02.26
コメント(0)
-
Arduinoミニオシロスコープ動いた
いやぁ～ やっと動きましたよ～前回のレオナルドには遊ばれましたが昨夜Arduino Pro Micro をAmazonに発注して今日届いたｗｗやるな～ Amazonｗｗ適当に端子つけて動かそうとしたらブートローダーが入ってなかった ；＿；とりあえず書き込んで配線チェックしながら組み立てます出来上がったのがこんな感じ箱に入れる計画はどうなった？？？まぁ 良いじゃないですかｗｗｗレオナルドのときの配線はこんな感じですが今度は動くように配線を組み替えないと・・・でもピンアサインは類似点が多くわりと簡単に終わりました今度は仮配線じゃないからそこそこ見えるでしょ ＾＾；ブレボで使えるように簡単な配線を出しました反応も早く良いですね～こんな物が電子工作で出来る時代ですから敷居が低くなりましたよね～途中ノイズが入っているのは接続がクリップだったため出たものですオシロスコープのせいではありませんこんな楽しいものを提供していただいた ラジオペンチさんには感謝です0.96インチOLEDを使ったオシロ、機能確認版の製作 (Arduino)有難うございました
2019.02.24
コメント(0)
-
今回も失敗かな？
ラジオペンチさんのオシロスコープが作りたくて部品待ちでしたそれで昨日OLED1306が届いたんですよ～早速組み立てですスキルもないのにコンパクトに仕上げようとして今回も失敗しました組み込みに100円のボックスを改造して組み込む予定でしたちっちゃくていい感じです中もスカスカで余裕かな～不要な部分も削っていい感じ！！でもここで欲が出たんですよ～～もしかしてレオナルドでも動くんじゃないかとｗｗコンパイルしたら難なく通りました＾＾気を良くして組み立てです仮にブレッドボードでテストしたら良かったのですがそこはせっかちな私なので基板上で仮組みしてみましたここからが地獄の始まりで～～～ｗｗI2Cは難なく繋がったのですが入力関係が全く違うｗｗシンプルなんだけど動かなきゃ意味ないですよね～ポートを変更したり割り込みの勉強してスケッチいじったりいろいろやりました結果！ Arduinoがお亡くなりになりました ；＿；最初からMEGA324使って組めばよかった～～まぁ 失敗はよくあることなのでまた1から頑張りましょう！！因みにOLEDも2色だったので到着してがっかりしばらく放置かな・・・・・・追記：執念深い？諦めが悪いのも爺さんの特権でｗｗｗネット検索するとレオナルドはソースが大きくなると本体が壊れやすいみたい早速ブートローダーを書き直してみたＵＮＯを一個持ってると良いよね～他のが壊れてもライターとして動くから♪そして、何とか動いたでも動きがぎこちない！！表示が消えてるのはシャッター速度のせいですやっぱ、本体はｕｎｏにしたほうが良さそうです
2019.02.23
コメント(0)
-
やっと見つけた！

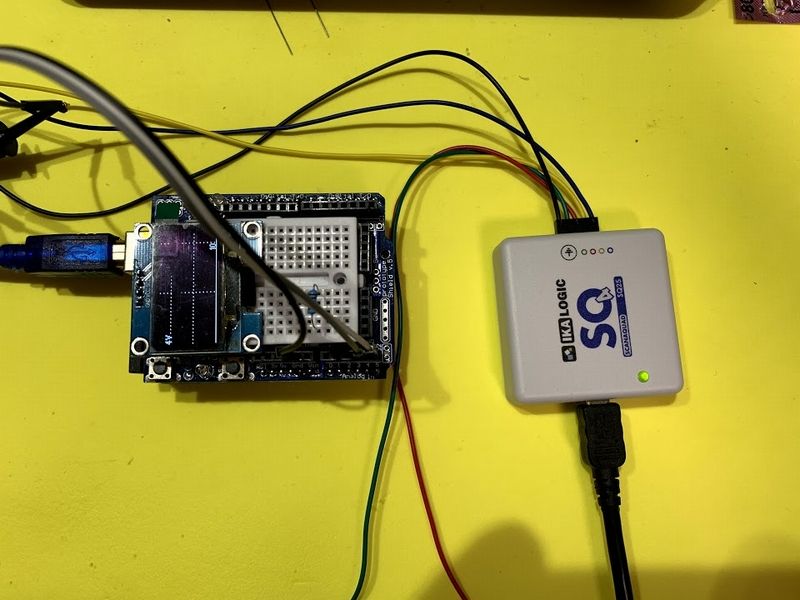

以前からI2Cの勉強をしているけどいまいちわからない書籍やHPの内容を読んでコピペしたら動くのだがなんか全然頭に入らないそしてコマンドレベルからゴニョゴニョできるものを探してたそして見つけたのがこちら SoftI2CMaster Arduinoに入れてターミナルから操作ができるOLEDは乗っていますが動作していませんスケッチはこんな感じでメモリーは残りわずからしい英語は読めないので翻訳したが意味がわかんないｗｗ仕方なくいつものことで雰囲気で触ってみるH ボタンで内容が出てきた ヘルプだね＾＾S ボタンでスキャンみたいです今つながっているOLEDのアドレスが出てきますお～ ちゃんと出てるｗｗ 当たりまえか今度は出てきたアドレスに送信してみる[ がスタートコンディション0x78 がOLEDのアドレス] がストップコンディションで送信したらちゃんとアクノーリッジが帰ってきた♪とりあえず送れるのは確認できた後はデーターをどうやって送るんだろうｗｗ何処か日本語でこのソフトの説明してくれているサイトはないかなぁ～さて 風呂行ってきます
2019.02.18
コメント(0)
-
車用簡易チェッカーの制作

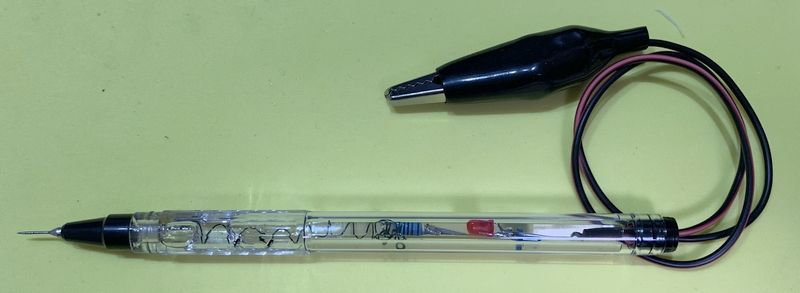

今日は2度めの書き込みです＾＾会社の人がニミクーパーにバックモニターを付けるのに配線がわからないまぁ サイト見つけて配線は教えてあげたのですが・・・もし間違っていたら困るということでチェックしながら配線したいとのことですそれでこんなの作ってみました簡易型の電源チェッカーですまずは制作から材料は適当で本体部分は100円で10本入っているボールペンです先の部分にマチ針を付け配線します位置調整用とストッパー代わりにパイプを付けますこれで先端部分は出来ました先のプローブが動かないようにUVレジンを流し込んで硬化します表示部分はLEDを双方向に抱き合わせて１ｋの抵抗を付けますマイナス側のリードだしをしてからキャップを締めます順方向の場合は青色のLEDが点灯して逆接続の場合は赤色のLEDが点灯します単純な回路ですが使い便利が良いです今回のポイントはプローブの先端をマチ針ですることで被服の上からでも針を指して測れます会社の人が皮を剥くのが難しいとのことだったのでまぁ これでいいかぁ～ って感じですコネクターを測るときも先端部が細いので隙間からさせます明日持っていって喜んでくれればよいですがｗｗ
2019.02.17
コメント(2)
-
格安LCD配線だ
今日は天気もいいし！裸眼でハンダ付けだぁ～と いきなり完成形です ＾＾；朝から今までかかったｗｗ 只今16：05分ｗｗ途中で顕微鏡出してきて見ながらです疲れたけど～～ 楽しかった♪やはり気分転換は電子工作ですよね～肩凝ったけどｗｗ制御はできませんが、とりあえず電源を入れてみました何もしない状態の時は全点灯なんですね～～かなりちらついていますまぁ いつもここまでは早いのですがね～ソフトがね～まぁ しばらく放置かな？少し休憩しよ！！
2019.02.17
コメント(0)
-
変わり種好きの私にはたまらない

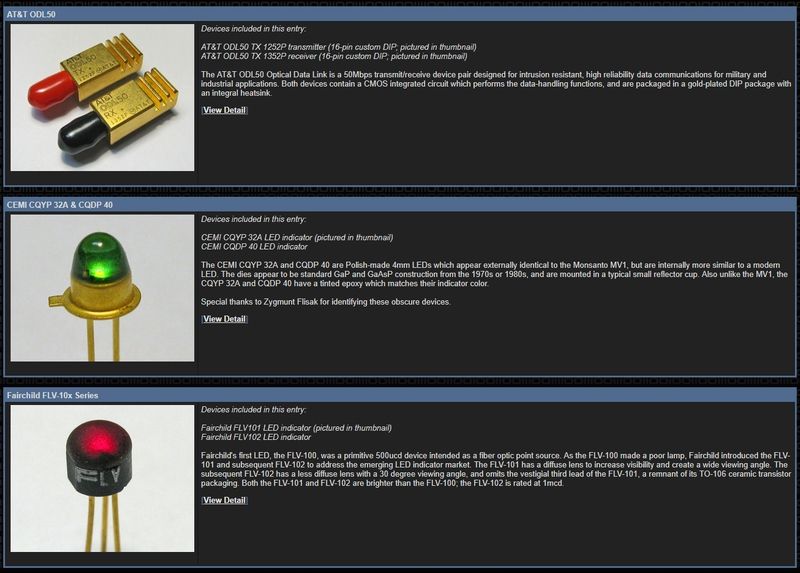

今日も検索でこんなのに出会いました変わり種好きな私にはたまりませんほし～～～～～ぃここ見てきてねなんならプレゼント待ってますｗｗｗナンノコッチャｗｗ
2019.02.16
コメント(0)
-
和製Arduinoオシロスコープ完成か？

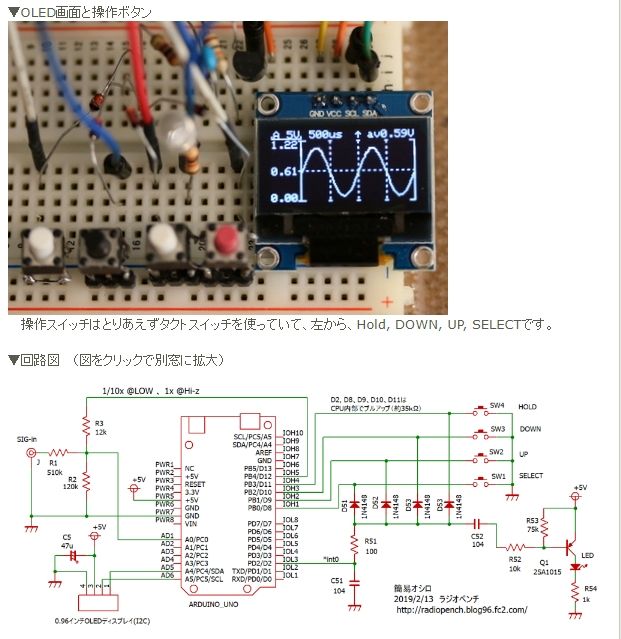

ラジオペンチさんのHPでオシロスコープの記事が更新されていましたさすがって感じですね ＾＾動きもスムーズで色々機能の充実していますいいなぁ～ でもね、以前言ったけど～私のOLEDでは駄目でした ；；プログラムをいじっても無理で、 はぁ～・・・・確認のためにSSD1306の128*32を持っているので繋いでみましたそれっぽく動いています＾＾はやくAmazonからSSD1306届かないかなぁ～それか、ラジオペンチさんがSH1106ライブラリーで表示可能なもの出してくれないかなぁ～いろいろネット検索したら私と同じように1306を注文したのに内部は1106だったみたいな記事ありますね中華は安いけど、たまにこんなの有るからなぁ～はやくSSD1306こないかな～～～～～～～～～～～～～～
2019.02.14
コメント(0)
-
今更8255
爺さんは色々悩んでいるｗｗ今更PPI8255の記事を見て何をするのだろうかｗｗこれを利用して あれが出来ないだろうか・・・ソフトは難しい ＾＾；ソフトが分かる人が羨ましい寝ますか・・・・・おやすみ～
2019.02.13
コメント(0)
-
格安LCDと8051系マイコン

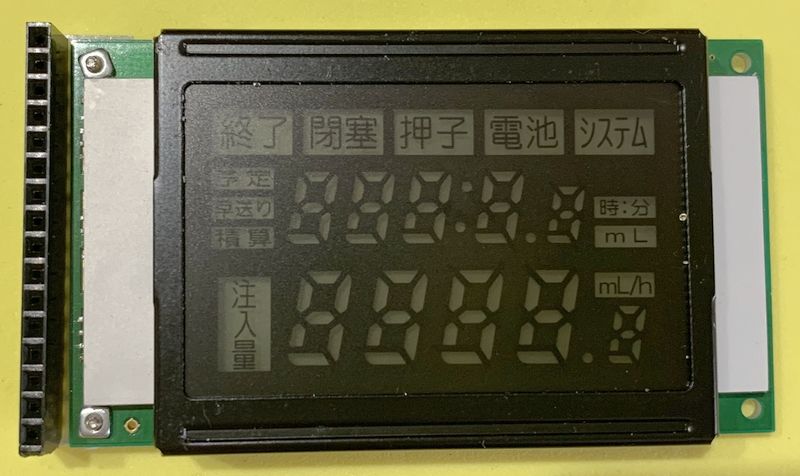

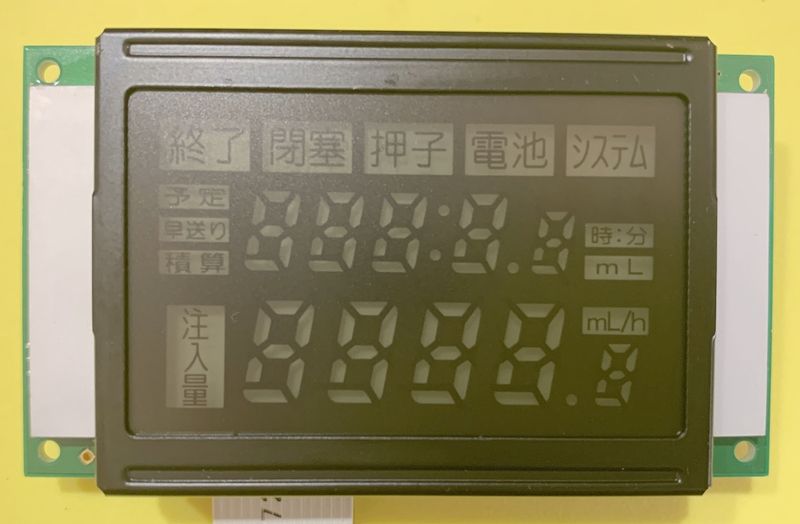

昨日買った20円のLCDです＾＾やすいですよね～ネットで色々検索しましたがArduinoで動かしてる人が見つからないPsocならあったんだけどなぁ～綺麗ですよね～解析されてる人はいたのですが、その駆動方式にびっくりです！！ソフトが触れれば格安のLCDでも真似できるのにね後ろを見るとIC4個です左のボンディングされているのは表示系のICでしょうね右のはアトメルのマイコンです右下はチャージポンプの負電圧作ってますマイコンをググってみると・・これって8051系のフラッシュマイコンです＾＾これは開発環境もフリーであるし書き込みはArduinoでできます20円にしてはお買い得感ありませんか？ ＾＾配線も公開されていてコンパイラはSDCC使うみたい 私はわからんが・・・ｗでもこの回路何処かで見たような・・・そうなんです数年前のアイテンドーの付録に有った基板です形は違うけど使えそうでしょ？おまけに私は友人からこのCPUを2レールも貰ってた使いみちはないけど置いてあって正解かななんか本線からずれたけどまた一つおもちゃが増えた感じで嬉しいですね～～誰か20円LCDをArduinoで動かしてくれないかなぁ～ｗｗ
2019.02.10
コメント(0)
-
久しぶりにデジットさんに行ってきた♪

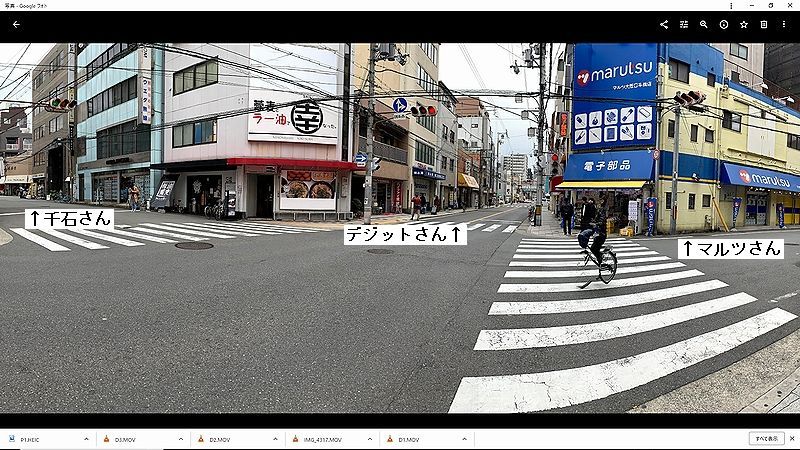

昨日私用で大阪まで行ってきました娘のマンションから徒歩5分にこの交差点があります左から千石電子さん、真ん中がデジットさん、右がマルツパーツさんと超お気に入り大阪に来て時間がない場合はここで済ませますｗ今回はお店の方に了承を得て撮影しましたいっぱい撮ったのですが少しだけ公開店に入ってすぐの棚です＾＾ ここにオススメが多い後は少し動画を取りました入り口から入店しての動画入口入って右端からの動画入口入って右端からの動画 縦画像そして今回のお買い得品♪なんか撮影するのがメチャ恥ずかしかった～色々購入しましたがまた時間があれば公開します今回は用事で行ってたので回れる時間も少なくバタバタと4軒回って用事を済ませました帰り際に色々検索してて・・・・！！ あ！ 買い忘れた！！でももう時間遅いし・・・・ダメ元でデジットの前に車を横付けして駆け込んで購入実はこれが欲しかった ＾＾変りもの好きな私にとっては無くてはならない？ 物ですｗｗあぁ～ 楽しかったけど体が痛い・・・・・・・追記：こんなところに使いたかった以前に設置したJR九州の鉄道博物館ですメイン制御盤の据え付けの様子最初ガラスはスモークも貼っていませんでした道路側から見ると運転状態が確認できます夕方ならこの画面が見えるかもしれませんｗｗそして今回買ったLEDはこんなところに使いたかった車両検出用の８チャンネル電流検出基板です直流、交流どちらにも対応していてスグレモノですこの部分にLEDが使われていますが本来ツェナーを使おうとしたのですが低い電圧のツェナーダイオードは存在しません開発者の方の考案で順方向電圧の高いLEDを使用しましたこの頃に今回購入したLEDがあればさりげなくカッコよかったんですがね＾＾まぁ 個人的な自己満足の世界ですがｗｗｗ
2019.02.10
コメント(2)
-
ArduinoとnR24L01を使ったFFT
最近格安の2.4GHZ帯のFFTが出回っているらしいアリエクスプレスで購入可能だが・・・ とりあえずサイトをググってみた少し表示は違うがソレらしきサイトを発見2.4GHz scanner using RFToy売られているもののリンクは切れていてダウンロードできないまぁ似たような感じで動いたので作ってみたなんかチャンネルごとには出るけどFFTぽっくでない本家はSSD1306のOLEDを使用しているが私は手持ちがないのでSH1106にライブラリーを交換した何かが違うのか拾ってきたソフトが違うのか・・謎です ｗｗ追記：こっちかなぁ～Very cheap Arduino-based 2.4 GHz band monitorここのが正解？追記2：動いた動画はアップしていませんがスペアナっぽく動きました ＾＾1箇所設定の変更が必要でした私の持っているのはSH1106なので変更が必要でした追記3：動画追記4：面白い！いろいろ徘徊していたら0.96インチOLEDを使ったオシロの試作版(arduino)ラジオペンチさんが新しくオシロスコープを開発中ですコメントが日本語というだけでも嬉しい！！しかし私の持ってるOLEDはSH1106なので動かない！！毎度まいどここで引っかかる！Amazonで購入したときに間違ってSH1106が入っていたここまで騙し騙し使ってきたがSSD1306を注文したこれでストレスなく遊べるとよいのだが・・・・・
2019.02.03
