2014.01.05
テーマ： 何か手作りしてますか?(7781)
カテゴリ： 趣味
久しぶりにＥＡＧＥＬを触ってみました。楽天イーグルスじゃないよ～
先日LEDの記事を書いた時に少しだけ触ったのですが、
見事に使い方を忘れていました ；＿； ﾄｼﾀﾞﾆｬ~
久しぶりに触るのと懐かしさも有って朝から色々資料を元に触っていました。
丁度 waewaxさんＨＰで新しい記事が投稿されていたので
それを元に基板を設計してみました。
作品６：ありがちな電飾
PIC16F84を使い流れるしずくをイメージした電子工作です。
何時もながら素晴らしいソフトです。
今回の目玉は乱数を使用して不規則な雫のイメージを出されています。
記事を見ながら自分なりに基板を設計しました。

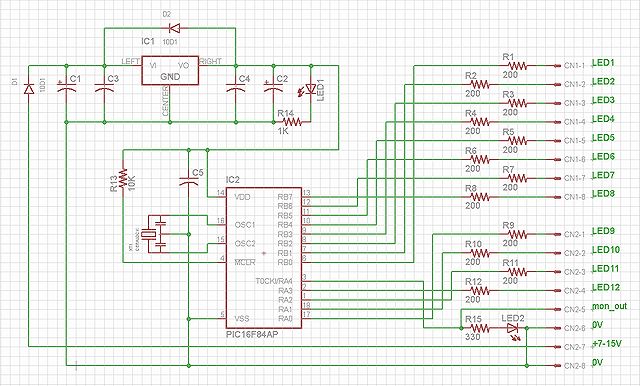

まずは回路図から・・・
車や９Vアダプターなどで使用できるように若干回路を追加しています。
不要と思われる部品はジャンパーなどで取り外して下さい。
基板はサンハヤトの288Gに実装出来るようなレイアウトにしています。
パターンはハーフピッチなので注意して下さい。
あくまで趣味レベルです＾＾；

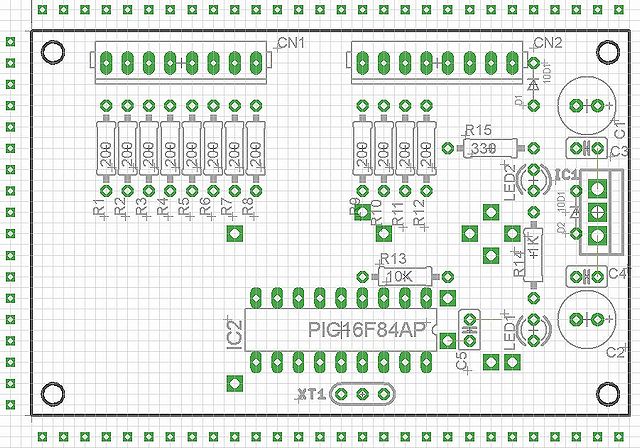

部品面シルクです。
解りやすいようにPATもだしています。

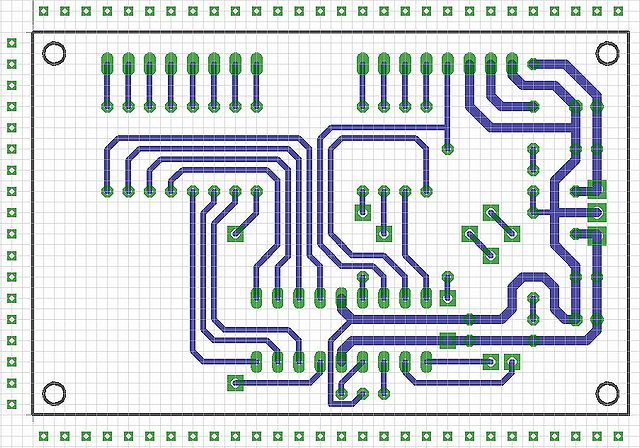

ハンダ面パターンです。

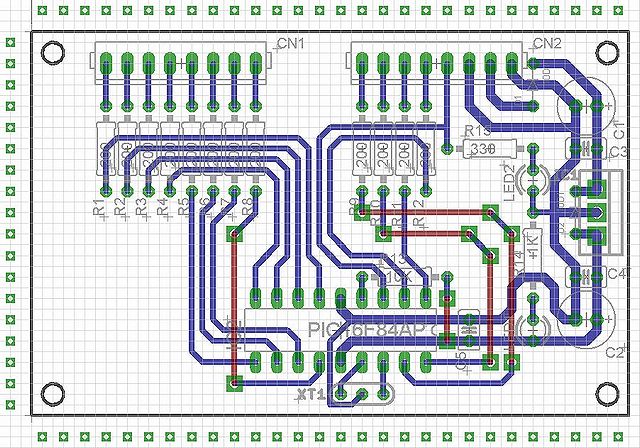

TOPビューです。（上から見た図）

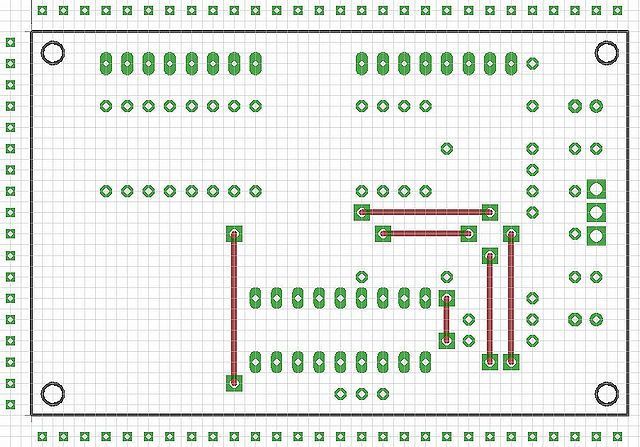

部品面ジャンパー位置です。
なんとかジャンパー無しで頑張ったのですが
ジャンパー無しを考えている時間だけで2時間過ぎたので
あっさり諦めてジャンパー付けました ＾＾；
少しだけEAGLEを思い出しました。
追記：EAGLEファイル
あまり綺麗に出来ていませんがEAGLEファイルアップしておきます。
F84＿12LED ←ここにあります＾＾
使ってね～～
先日LEDの記事を書いた時に少しだけ触ったのですが、
見事に使い方を忘れていました ；＿； ﾄｼﾀﾞﾆｬ~
久しぶりに触るのと懐かしさも有って朝から色々資料を元に触っていました。
丁度 waewaxさんＨＰで新しい記事が投稿されていたので
それを元に基板を設計してみました。
作品６：ありがちな電飾
PIC16F84を使い流れるしずくをイメージした電子工作です。
何時もながら素晴らしいソフトです。
今回の目玉は乱数を使用して不規則な雫のイメージを出されています。
記事を見ながら自分なりに基板を設計しました。
まずは回路図から・・・
車や９Vアダプターなどで使用できるように若干回路を追加しています。
不要と思われる部品はジャンパーなどで取り外して下さい。
基板はサンハヤトの288Gに実装出来るようなレイアウトにしています。
パターンはハーフピッチなので注意して下さい。
あくまで趣味レベルです＾＾；
部品面シルクです。
解りやすいようにPATもだしています。
ハンダ面パターンです。
TOPビューです。（上から見た図）
部品面ジャンパー位置です。
なんとかジャンパー無しで頑張ったのですが
ジャンパー無しを考えている時間だけで2時間過ぎたので
あっさり諦めてジャンパー付けました ＾＾；
少しだけEAGLEを思い出しました。
追記：EAGLEファイル
あまり綺麗に出来ていませんがEAGLEファイルアップしておきます。
F84＿12LED ←ここにあります＾＾
使ってね～～
