今日も寒いですね～
私は飽きもせずサーキットチェッカー考え中♪
タグの部分はこんな感じで図面決まりました。
結局は12F629でジャンパーパターンを設け３２個まで可能にしました。
しかし、現状のアンプ部分はLEDだけなので３２回数える必要がありますｗｗ
最初に考えたマイコン式ならばLCDに番号表示できるのですが、
電子工作初心者の方でも入りやすいように簡単な方法で進めます。
パターンもユニバーサルに組めるように設計しました。
チップ部品を使えばもう少し小さくなると思うのですが
まだまだ一般では入手困難かと思いますのでDIP部品で揃えました。

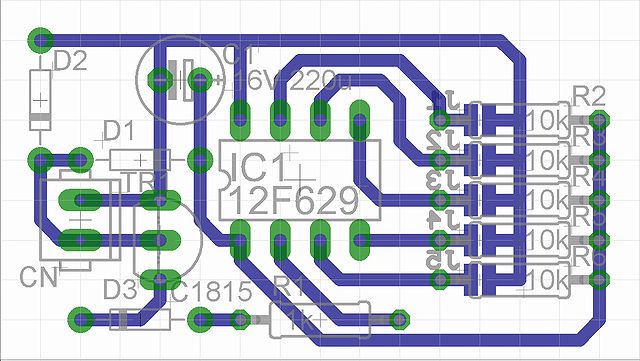

基板はこんな感じです。
設定用ジャンパーは裏面に設けハンダジャンパーで設定します。

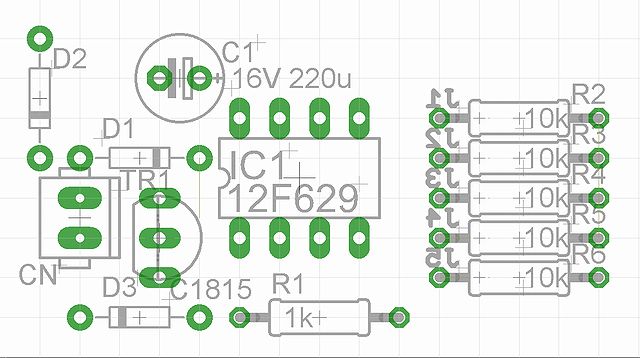

シルク図はこちら～～

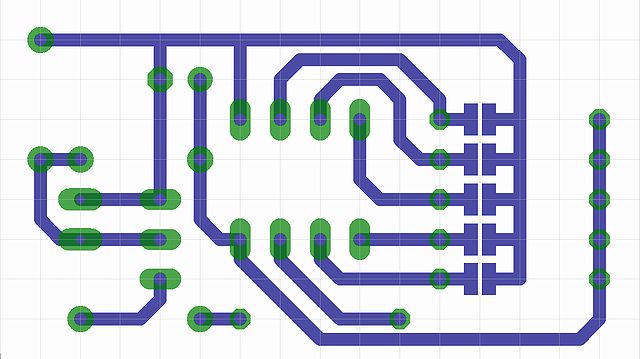

そしてパターン面はこちらです
なんとかジャンパー無しで出来た ＾＾
しかし微妙なところもありますがｗｗ
まぁ 作る人も居ないか・・・・
でわまた～
私は飽きもせずサーキットチェッカー考え中♪
タグの部分はこんな感じで図面決まりました。
結局は12F629でジャンパーパターンを設け３２個まで可能にしました。
しかし、現状のアンプ部分はLEDだけなので３２回数える必要がありますｗｗ
最初に考えたマイコン式ならばLCDに番号表示できるのですが、
電子工作初心者の方でも入りやすいように簡単な方法で進めます。
パターンもユニバーサルに組めるように設計しました。
チップ部品を使えばもう少し小さくなると思うのですが
まだまだ一般では入手困難かと思いますのでDIP部品で揃えました。
基板はこんな感じです。
設定用ジャンパーは裏面に設けハンダジャンパーで設定します。
シルク図はこちら～～
そしてパターン面はこちらです
なんとかジャンパー無しで出来た ＾＾
しかし微妙なところもありますがｗｗ
まぁ 作る人も居ないか・・・・
でわまた～
