LEDチェッカー　その４

テーマ： 今日の出来事(303180)
カテゴリ： 電子工作
今日は少し時間が有ったのでLEDチェッカーをまた作った

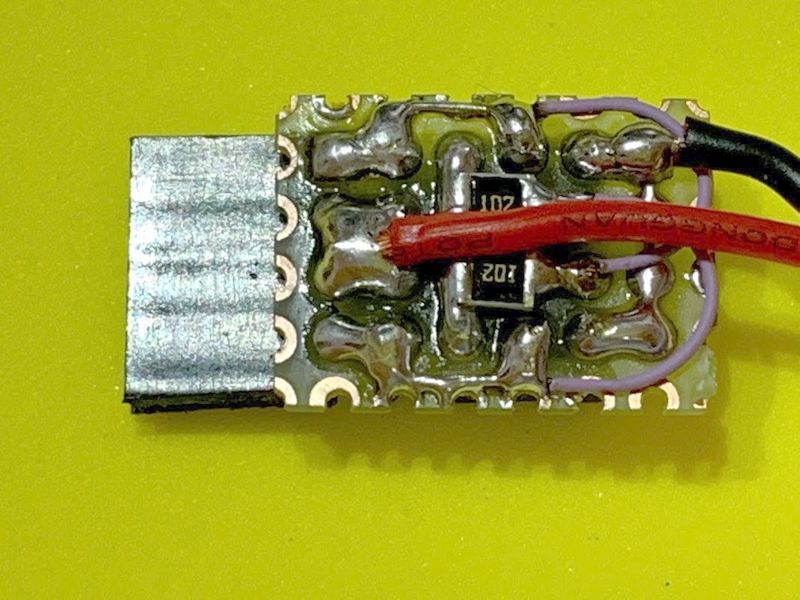

基本回路はこれで、抵抗は１K固定

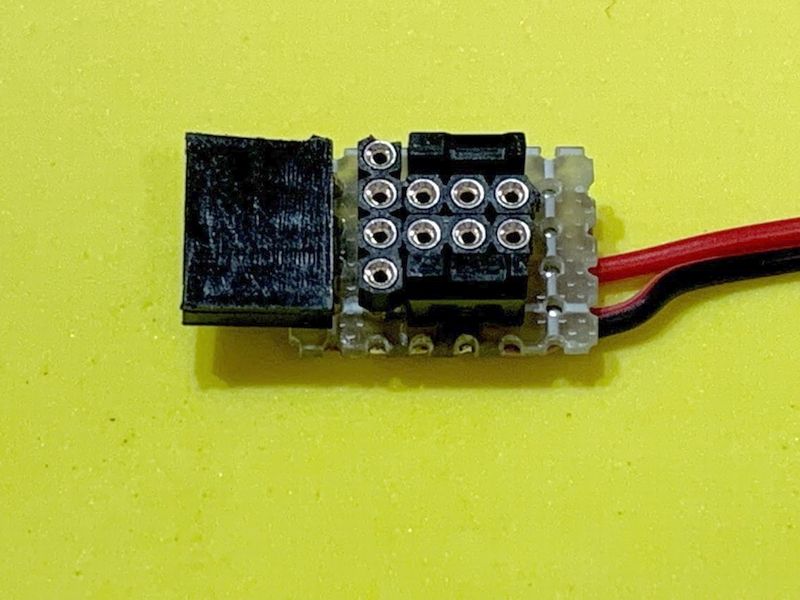

コンデンサー関係は後から指せるようにソケットにした



まぁ　色々遊べるように作ったわけです



前のソケットを使い並列抵抗で抵抗値を下げることも出来ます

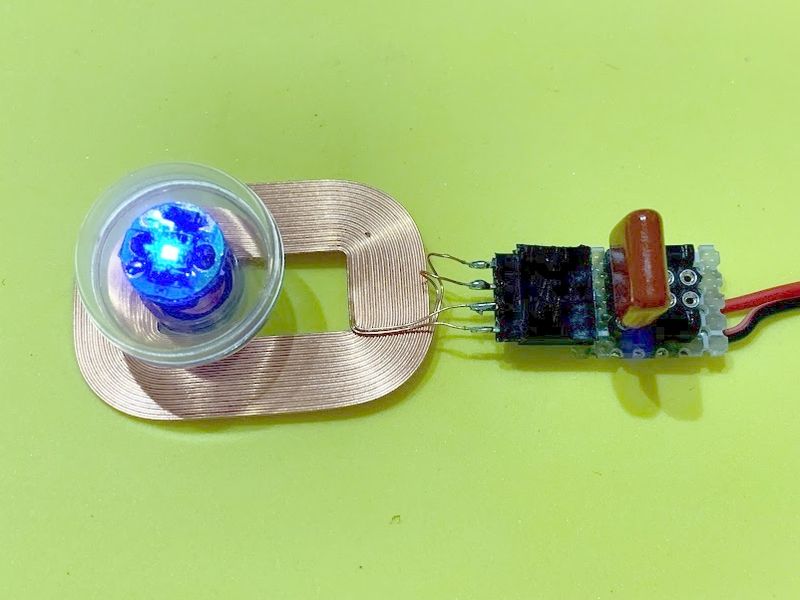

こんな感じで電磁誘導の実験もできて～

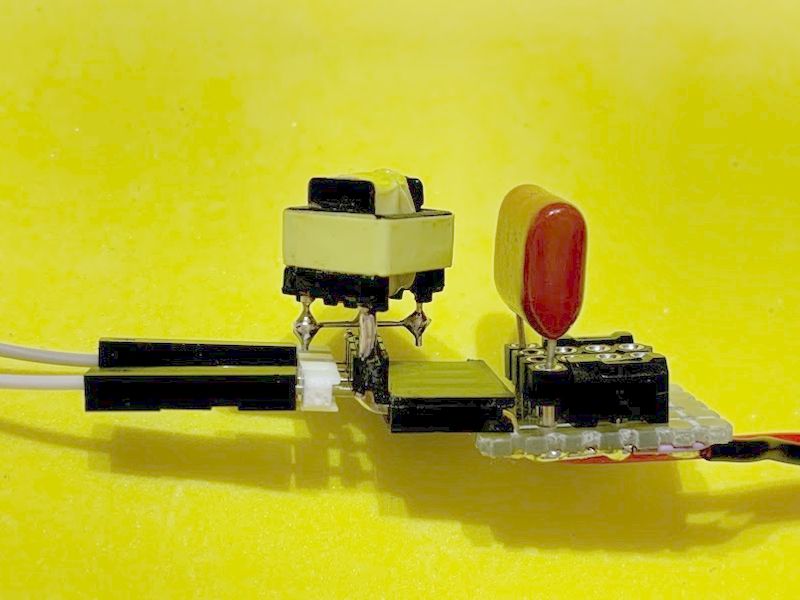

コンデンサーを追加したら共振周波数に合わせることも出来ます

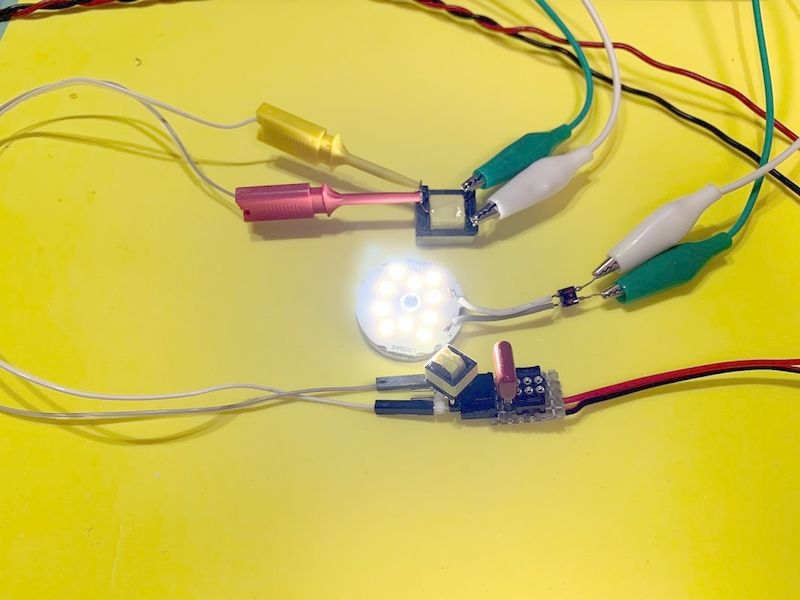

ラインフィルターを使ってセンタータップのコイルとしても使えます

これにより出てくる電圧は少ないですが

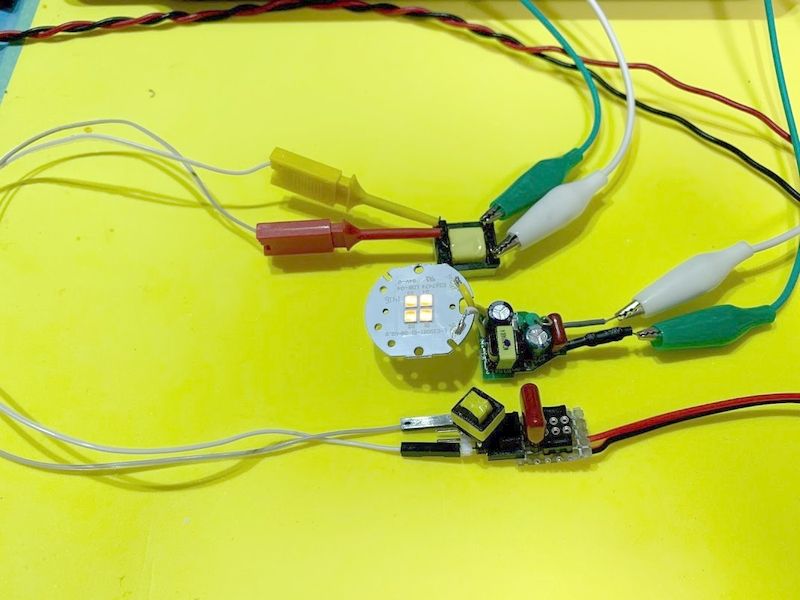

部品取りをした電源トランスなどの実験にも使えます

通常二次側は単巻が多くセンタータップで配線はできませんが

この方法を使用すればいろんなトランスのチェックが出来ます



先日購入した５０円LED電球のチェックもできるかも？　ｗｗ

色々容量の問題もありますが、一個作っておけば便利かも

さて、お風呂行ってきますか～


追記：書き忘れ～

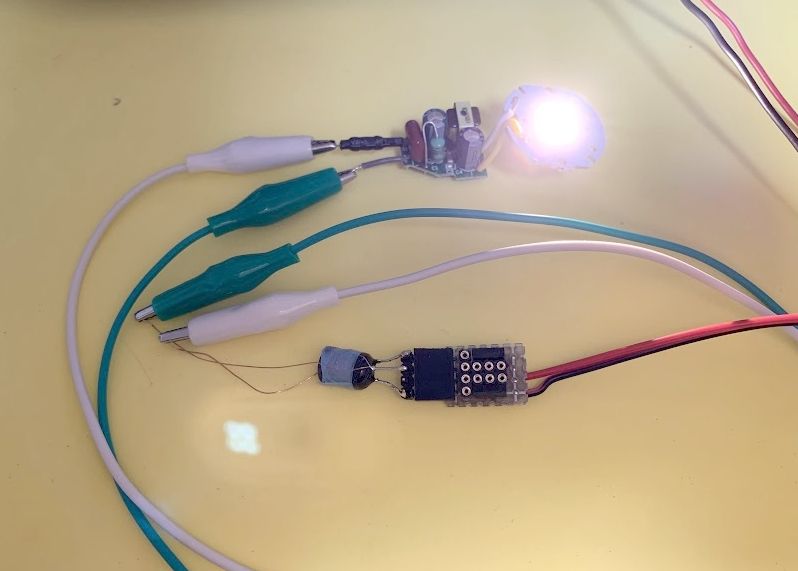

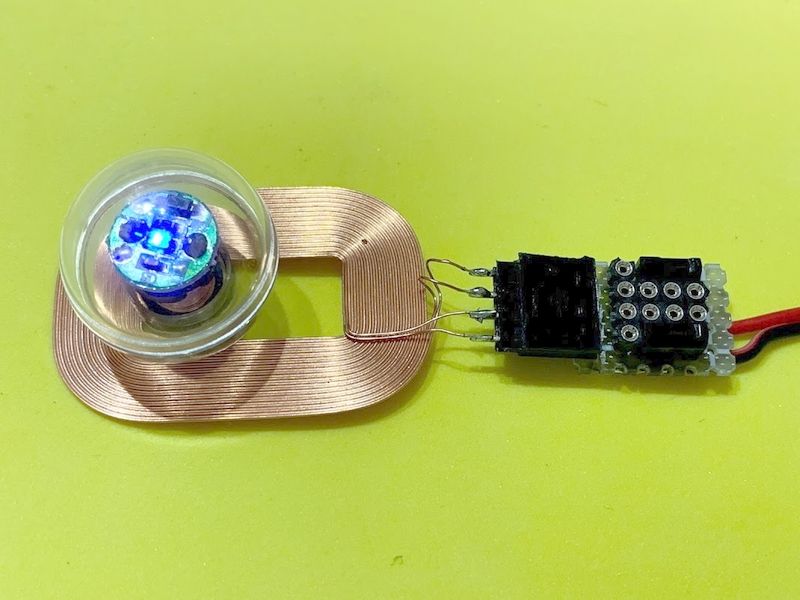

書き忘れていましたが前回のコイルも接続できるようにしてました

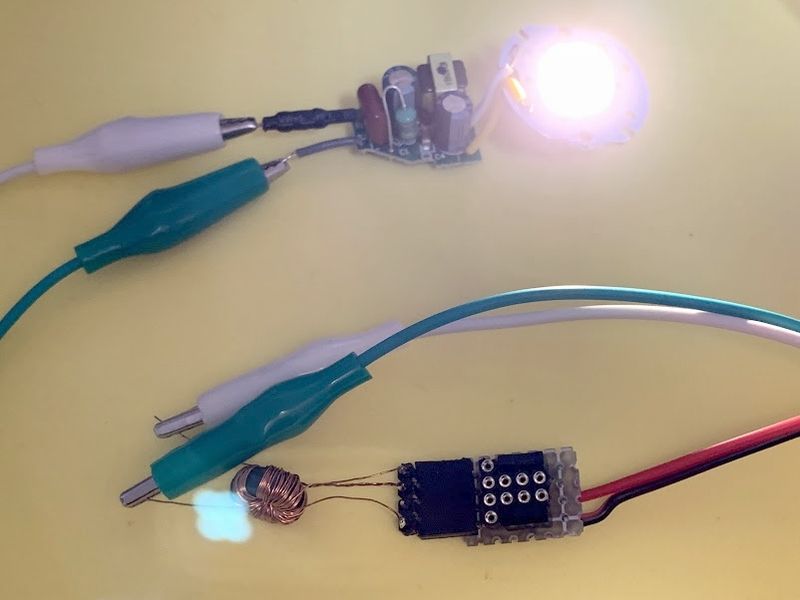

このとおり、IKEAの５０円LEDもバッチリ点灯します



こちらもバッチリ！

やはり効率もこっちのほうがいいみたい　＾＾
