立方体表面の補助線は透明なインクジェットプリンター用紙を使って作りました。
線がはっきりしないので調節していきます。
今のところボイルの法則のグラフ部分は細いマスキングテープを貼っています。
これも太い糸できれいにしていきます。
ベースになる3次元グラフは、2017年に作った一辺16㎝のPVTグラフです。
ボイル・シャルルの法則、PVT3次元グラフ模型 ​→2017/11/15ブログ

アクリル板、アクリル棒をつかいしっかりした作りなのですが、金額がかなりかかりました。

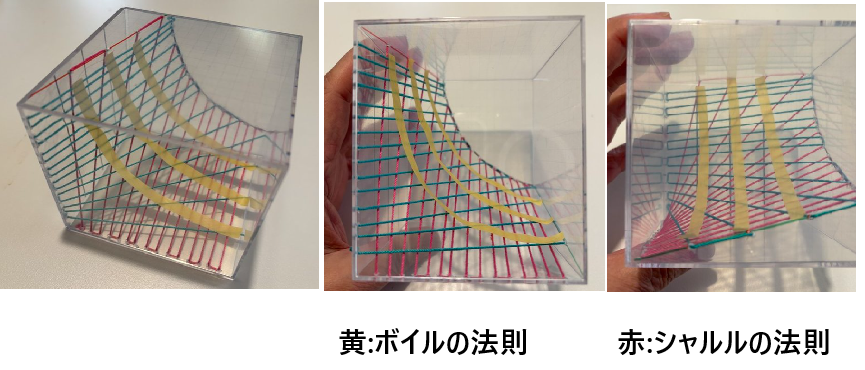

①PVT3次元グラフプロトタイプ概要

黄色マスキングテープでボイルの法則(圧力-体積)を表現しています。奥へ行くと高温の条件のグラフです。
赤糸でシャルルの法則(温度ー体積)を表現しています。奥へ行くと高圧の条件のグラフです。

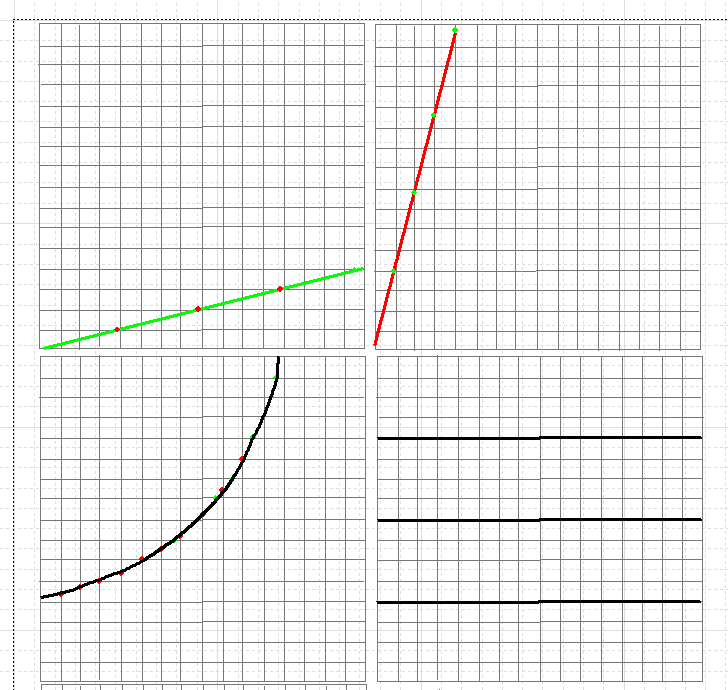

②穴あけ、補助線シート

1辺9㎝のダイソークリアキューブの各面に張り付け、穴あけガイドとします。
図形ソフト「花子」で作り、インクジェットプリンターで透明シートに印刷しました。
格子一辺0.54cmとし穴あけ場所に点を打って、補助グラフも描いておきました。

③穴あけ、糸通し
1mmのドリルで穴をあけ、針に通した刺繍糸を張っていきます。
最後にボイルの法則を強調するために黄色のマスキングテープをはりました。

④材料、金額
クリアキューブ90(ダイソー)110円
赤・緑、刺繍糸(2巻入り、ダイソー)110円
マスキングテープ細(ダイソー)110円
BBEST ラベルシール 透明フィルム A4 10枚入り ノーカット(Amazon)850円

以上です。

手のひらサイズですが、もう少しブラッシュアップしていきます。
