Jun 13, 2021

Nobsound製プリアンプの改良（OPアンプ交換）

(2)

テーマ：オーディオ(203)

カテゴリ：オーディオ

今年の1月頃から使っているNobsoundのプリ、
音量調節用として購入しましたが、
音は悪くは無いのですが、少しバックグラウンドにノイズがあり「まぁ安いアンプだからこんなもんでしょう」という音でした。

このアンプは、

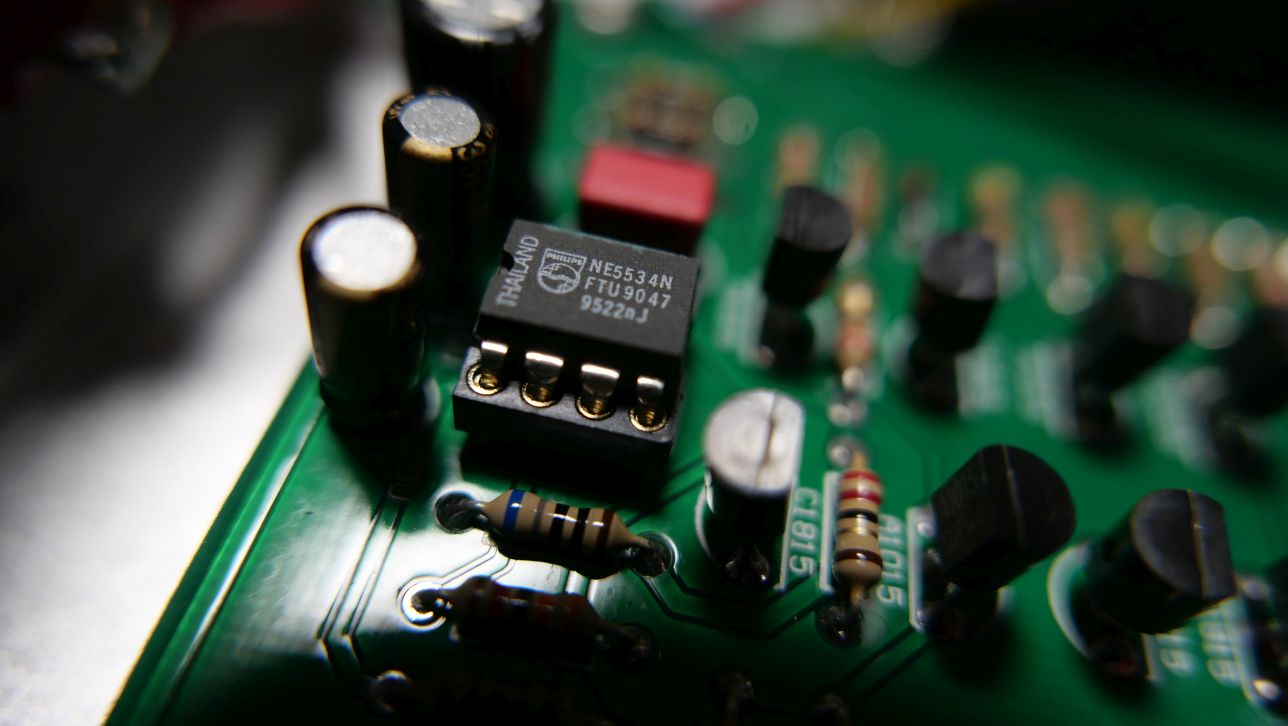

オペアンプとトランジスタの組み合わせで回路が構成されていて、オペアンプには5534が使われています。

オペアンプ部は交換可能なようにソケットになってます。

これは交換したくなりますよね。

ということで、
マルツのディスクリートオペアンプ【TROP-006MF】を購入してきました。

2個で8180円です。部品としてはやや高価ですね．．．。

スルーレートは14V/μsなので5534とほぼ同じ。問題なく差し替えられそうです。

交換前のオペアンプ5534の状態で、オシロでノイズを確認してみたところ．．．．

5534、発振してるよね？

23.875MHzで発振していました。
これは酷い。

特性の異なるOPアンプなら発振も収まるかもしれないとマルツのオペアンプを挿してみてみたところ．．．

全く発振していません。

何となくバックグランドノイズを感じていたのは、5534の発振が原因だったのかもしれません。
もちろん23MHzは聴けませんが、可聴周波数に干渉してノイズっぽさになるのでしょう。

TROP-006MFは仕様としてはユニティゲインでの使用が可能となっています。
5532はユニティゲインでも使えますが、5534は利得3以上の指定があります。

Nobsoundのプリアンプでは回路はわかりませんがオペアンプの近くに10pFのコンデンサがありあります。これが位相補償と思われますが、配線を追わないとダメそうです。

新しいオペアンプは下の写真のように綺麗に収まっています。

というか、
「Nobsoundさん、こんな設計で大丈夫なの？」
と言いたいです。

因みにこのプリアンプ、緑基板と青基板のバージョンがあり、
青基板は2SK389というものになっています。こちらは回路が異なるので交換できないですね。

お気に入りの記事を「いいね！」で応援しよう

Last updated Jul 31, 2022 08:07:17 AM
コメント(2) | コメントを書く

[オーディオ] カテゴリの最新記事

■コメント

Re:Nobsoundn製プリアンプの改良（OPアンプ交換）(06/13)

真空管の達人さん

Nobsoundと言うメーカーは知りませんでした。
ずいぶん小さくて安いものを出しているんですね。
23MHzで発振と言うことは、結構高性能を狙っているのでしょうか。
そんなに大きな電圧ではなさそうですが、
それにしても、ちょっと危険な感じがします。
(Jun 14, 2021 12:52:23 AM)

返事を書く

Re[1]:Nobsoundn製プリアンプの改良（OPアンプ交換）(06/13)

イィヴィ平野さん

真空管の達人さんへ

このメーカーが1から設計と言うより、昔の名器のコピーあるいはアレンジした回路のようです。

AliExpressで調べると、こいつの回路はC3850の一部をアレンジしているようです。
いいかげんに作り込むから発振したという感じでしょう。

中華オーディオは面白いです。（良くも悪くも） (Jun 14, 2021 07:57:16 AM)
