DET16（CV1363）という真空管を紹介します。
形は揃っていませんが、勢いで買ってしまいました。
DET16／CV1363は滅多に見かけません。
珍しいから良い球とは限りませんが。（笑）
規格は、 The Valve Museum「DET16」規格表 が参考になります。

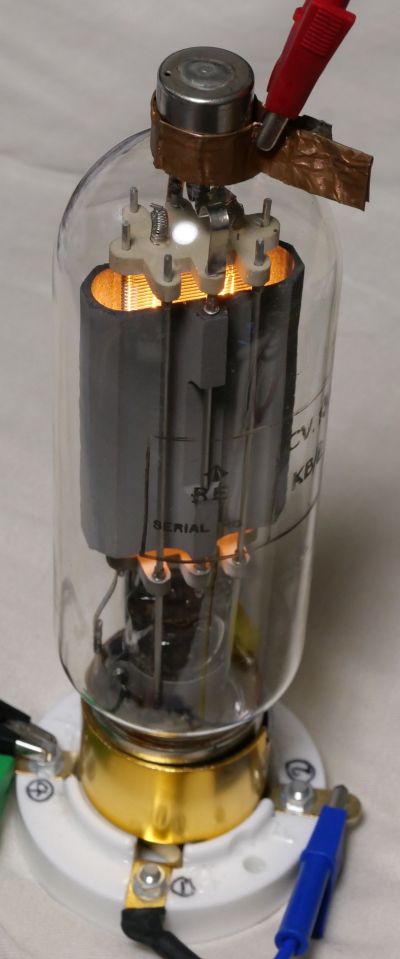

点灯するとこんな感じ。

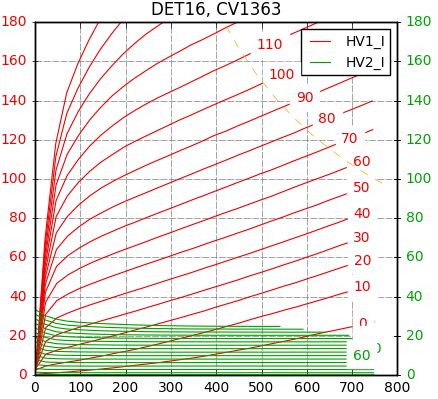

etracerで特性を測定しましょう。
【1本目】2点吊り
Ep=450V
Eg=+53V
Ip=78.20mA
Ig=9.23mA
rp=10917Ω
gm=1283μS
μ=14.0V/V
【1本目】3点吊り
Ef=10.0V, If=5.56A
Ep=450V
Eg=+53V
Ig=8.72mA
rp=12255Ω
gm=1250μS
μ=15.3V/V
ごりっごりのポジティブバイアス（プラスバイアス）で動く球です。

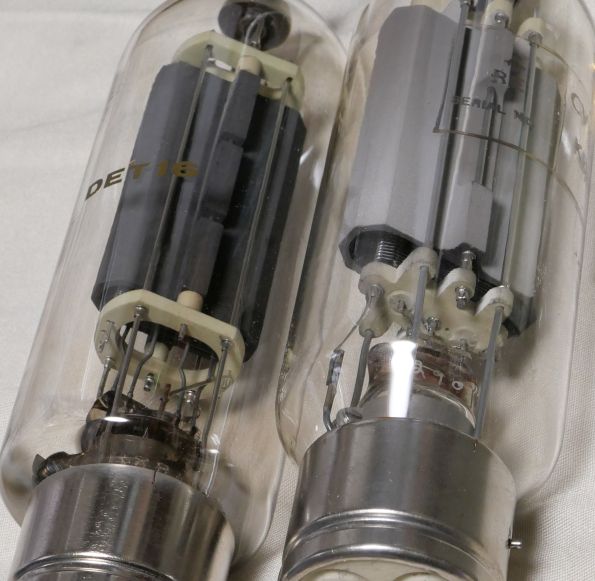

とにかく、造りは異なりますが特性は大体同じであることが測定によりわかりました。
「特性が同じなら音も同じである」と私の中の創〇の館先生が申しております。（笑）
形は揃っていませんが、勢いで買ってしまいました。
DET16／CV1363は滅多に見かけません。
珍しいから良い球とは限りませんが。（笑）
規格は、 The Valve Museum「DET16」規格表 が参考になります。
点灯するとこんな感じ。

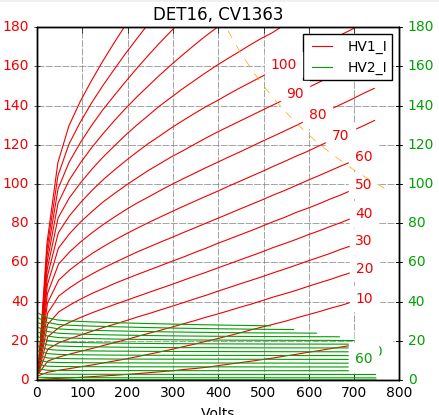

etracerで特性を測定しましょう。
【1本目】2点吊り
Ep=450V
Eg=+53V
Ip=78.20mA
Ig=9.23mA
rp=10917Ω
gm=1283μS
μ=14.0V/V
【1本目】3点吊り
Ef=10.0V, If=5.56A
Ep=450V
Eg=+53V
Ig=8.72mA
rp=12255Ω
gm=1250μS
μ=15.3V/V
ごりっごりのポジティブバイアス（プラスバイアス）で動く球です。
とにかく、造りは異なりますが特性は大体同じであることが測定によりわかりました。
「特性が同じなら音も同じである」と私の中の創〇の館先生が申しております。（笑）
お気に入りの記事を「いいね！」で応援しよう
[真空管] カテゴリの最新記事
-
E140という真空管 Oct 5, 2025
-
SIEMENSのE2d（新型）という真空管 Sep 28, 2025
-
RWNのE2cという真空管 Sep 27, 2025
Re:DET16（CV1363）という真空管(08/26)
デビッド さん
こんにちは。
こんにちは、イギリスのDaveです。ブログを楽しく読ませていただいており、大変参考になります。三極管の曲線を素晴らしいコレクションとしてまとめられていますね。
DET16に関してですが、Muがデータシートの値である61に近くないのに驚きました。これはフィラメントの発光が弱く（摩耗している）、フィラメントの発光を引き出すにはより高い正グリッド電圧が必要なためではないかと考えています。
負グリッド電圧で再テストしていただけますか？発光は非常に低くなると思いますが、Muはデータシートの値である61に近づくのではないでしょうか。
ありがとうございます。 (Aug 30, 2025 06:09:34 PM)
こんにちは、イギリスのDaveです。ブログを楽しく読ませていただいており、大変参考になります。三極管の曲線を素晴らしいコレクションとしてまとめられていますね。
DET16に関してですが、Muがデータシートの値である61に近くないのに驚きました。これはフィラメントの発光が弱く（摩耗している）、フィラメントの発光を引き出すにはより高い正グリッド電圧が必要なためではないかと考えています。
負グリッド電圧で再テストしていただけますか？発光は非常に低くなると思いますが、Muはデータシートの値である61に近づくのではないでしょうか。
ありがとうございます。 (Aug 30, 2025 06:09:34 PM)
Re[1]:DET16（CV1363）という真空管(08/26)
デビッドさんへ
Hello， David.
The IP curve conforms to the datasheet.
https://www.r-type.org/pdfs/det16.pdf
However，， Mu is certainly very different.
How fascinating，，.
Also... I'm afraid I'll have to skip that part， as it's rather a faff to pull the vacuum tube out again for measurement.
I'm terribly sorry.
Seeing this valve's positive bias， I thought， 'This won't make for an easy amplifier to build，，，.' (Sep 1, 2025 06:51:24 PM)
Hello， David.
The IP curve conforms to the datasheet.
https://www.r-type.org/pdfs/det16.pdf
However，， Mu is certainly very different.
How fascinating，，.
Also... I'm afraid I'll have to skip that part， as it's rather a faff to pull the vacuum tube out again for measurement.
I'm terribly sorry.
Seeing this valve's positive bias， I thought， 'This won't make for an easy amplifier to build，，，.' (Sep 1, 2025 06:51:24 PM)
