307Aという真空管ですが、
規格については、 真空管(Electron tube) 規格表データベースの307Aの資料 と、 真空管(Electron tube) 規格表データベースの4307Aの資料 が参考になります。
フィラメントは5.5Vの1Aという半端なもので、
6.3Vの回路に抵抗を入れるか、5Vの回路でフィラメント温度を若干落として使うかのどちらかになります。（5VのSW電源でしたらVRで調整すれば良いかと）
プレートの形状などは 2E22 の弟分という感じです。
アンプ製作記事は、 Pete Millett's DIY Audio pagesの「307A push-pull amp」の記事 が参考になりそうです。
このアンプではスクリーングリッドだけでなくサプレッサーグリッドもプレートに繋げた三結を採用しています。
ではetracerで調べてみましょう。

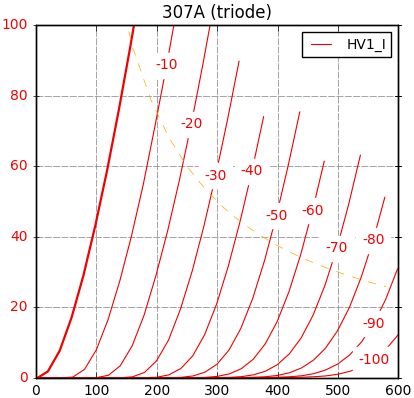

三結特性は、
Ep=300VでEg1=-27Vのとき、
Ip(+Ig2)=46.66mA
Ig2=2.96mA
rp=1550Ω
gm=4327μS
μ=6.7V/V

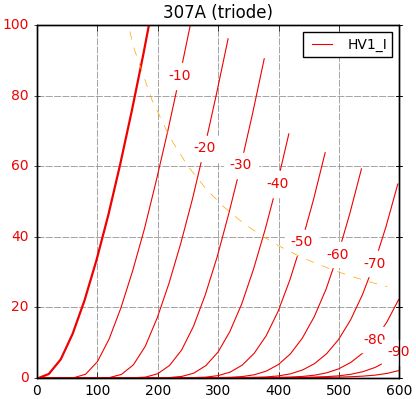

Ep=300VでEg1=-33V（6Vほど深くした）のとき、
Ip(+Ig2+Ig3)=46.27mA
Ig2+Ig3=10.08mA
rp=1415Ω
gm=4107μS
gmは殆ど変わりませんが、rpが130Ωほど低くなり、μも少し低くなりました。
バイアスは若干深めが最適となります。
無帰還でしたら、こちらの接続のほうが有利と思われます。
さきほどリンクで紹介したPete Millett氏は、こちらを採用しています。

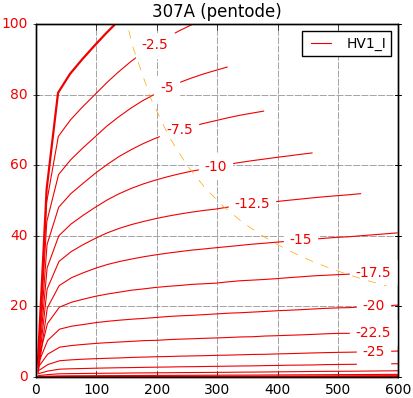

参考までに五結特性を、
4本持ってますので、Millett氏のように無帰還の三結プッシュプルで使うとよさそうかな。
規格については、 真空管(Electron tube) 規格表データベースの307Aの資料 と、 真空管(Electron tube) 規格表データベースの4307Aの資料 が参考になります。
フィラメントは5.5Vの1Aという半端なもので、
6.3Vの回路に抵抗を入れるか、5Vの回路でフィラメント温度を若干落として使うかのどちらかになります。（5VのSW電源でしたらVRで調整すれば良いかと）
プレートの形状などは 2E22 の弟分という感じです。
アンプ製作記事は、 Pete Millett's DIY Audio pagesの「307A push-pull amp」の記事 が参考になりそうです。
このアンプではスクリーングリッドだけでなくサプレッサーグリッドもプレートに繋げた三結を採用しています。
ではetracerで調べてみましょう。
三結特性は、
Ep=300VでEg1=-27Vのとき、
Ip(+Ig2)=46.66mA
Ig2=2.96mA
rp=1550Ω
gm=4327μS
μ=6.7V/V
Ep=300VでEg1=-33V（6Vほど深くした）のとき、
Ip(+Ig2+Ig3)=46.27mA
Ig2+Ig3=10.08mA
rp=1415Ω
gm=4107μS
gmは殆ど変わりませんが、rpが130Ωほど低くなり、μも少し低くなりました。
バイアスは若干深めが最適となります。
無帰還でしたら、こちらの接続のほうが有利と思われます。
さきほどリンクで紹介したPete Millett氏は、こちらを採用しています。
参考までに五結特性を、
4本持ってますので、Millett氏のように無帰還の三結プッシュプルで使うとよさそうかな。
