Nov 27, 2022

F410（BF25）という真空管

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

フランスRT社のF410。
後付された名前でBF25という別名があります・

規格に関しては Frankさんの資料室にあるF410の規格表（その1） と Frankさんの資料室にあるF410の規格表（その2） が参考になると思います。

PX25クラスのプレートを持っていますが、電気的特性は全く別です。
rpがが2.4kΩと高く、450～550Vで動作させ、7～10kΩのトランスが必要です。
いわゆる3.5～5kΩのトランスが使えるPX25やDA30等に比べるとやや特殊な真空管ともいえます。
プレート損失は25Wありますが、最大プレート電圧は550Vに限られているので、ちょっと使いにくい面もあります。600Vくらいあるといいんですけどね。

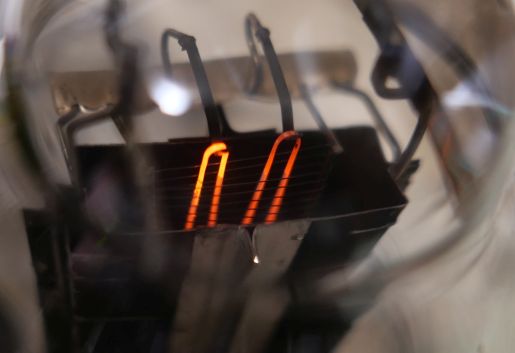

4V2Aです。
4本吊りのような凝った構造ではありませんが、そのぶんフィラメントには色味があり「灯っている」感があります。

etracerで調べてみましょう。

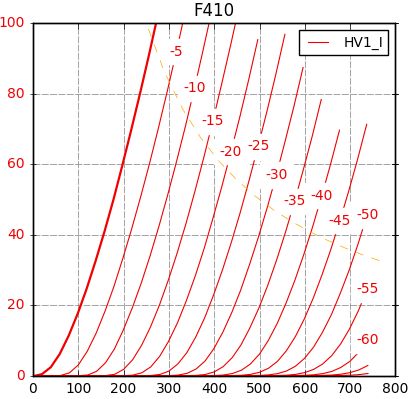

1本目

Ep=550VでEg=-35.0Vのとき、
Ip=38.16mA
rp=2400Ω
gm=4581μS
μ=11V/V

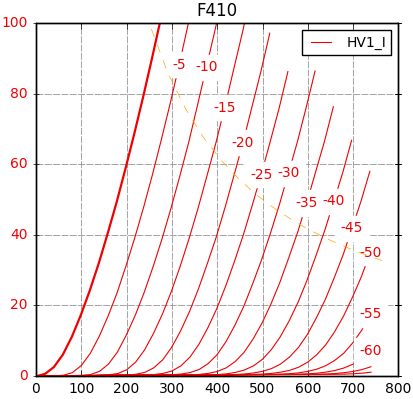

2本目

Ep=550VでEg=-32.2V（1本目のIpに合わせました）のとき、

rp=2433Ω
gm=4514μS
μ=11V/V

PX25等と共有させるには、出力トランスを例えばソフトンの9kΩ/5kΩのトランスで1次タップを切り替えて使うなど．．．。
そして、B電圧を高圧／低圧に切り替えられるようにすれば．．．という感じでしょうか。
