Dec 12, 2022

5693、6SJ7、6J7という真空管

(3)

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

よく使われる6SJ7。

6SJ7の高信頼管と言われている5693はどうなのでしょう。
そのあたりを探っていこうと思います。

実は最近、帯状疱疹になってしまい、まだ痛みが残っています。
そのような状態ですので、今回は測定するのがしんどくて、サンプルは少ないです。
（測定するのにも手間と時間がかかりますので、どうかご勘弁下さい）

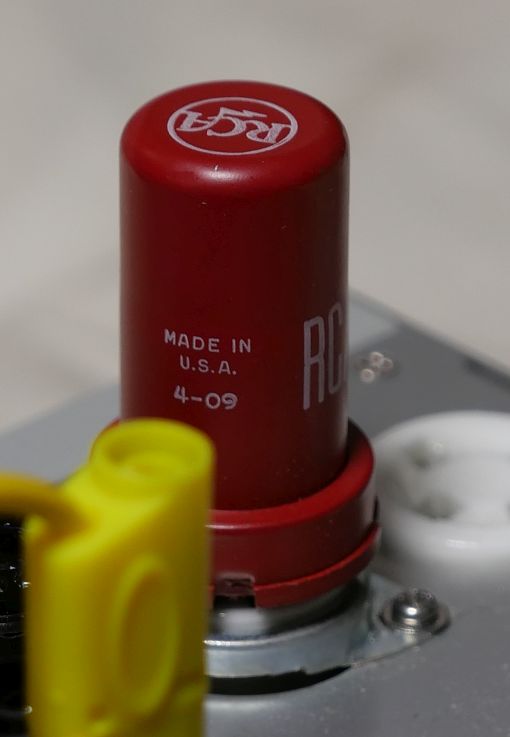

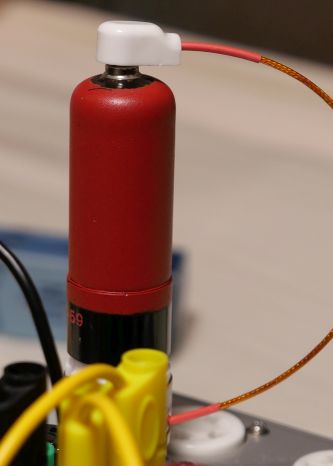

★RCA5693

GEも持ってますが、今回はRCAのみです。

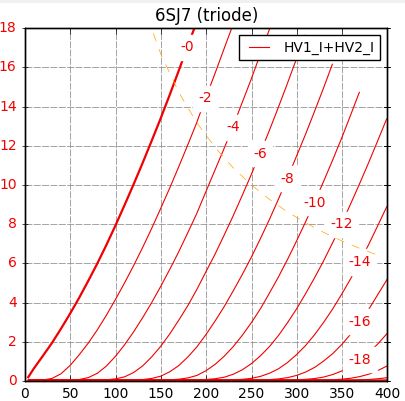

Ep=130V、Eg1=2.5Vのとき、
Ip(+Ig2)=8.14mA
Ig2=1.91mA
rp=7260Ω
gm=2708μS
μ=19.7V/V

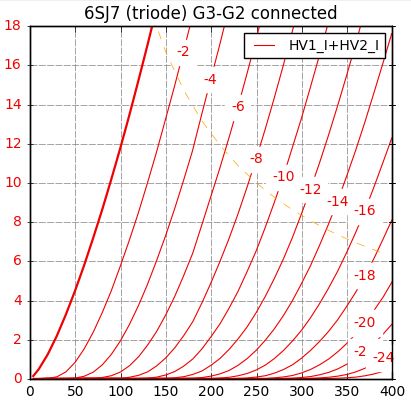

試しににG3をG2に接続してみました。

Ep=130V、Eg1=2.7V（普通の三結の電流に合わせた）のとき、
Ip(+Ig2+Ig3)=8.15mA
Ig2+Ig3=2.77mA
rp=6935Ω

μ=19.0V/V

rpが低くなってμが低くなるという結果になりました。
前段に使うに関しては、メリットが見いだせません。

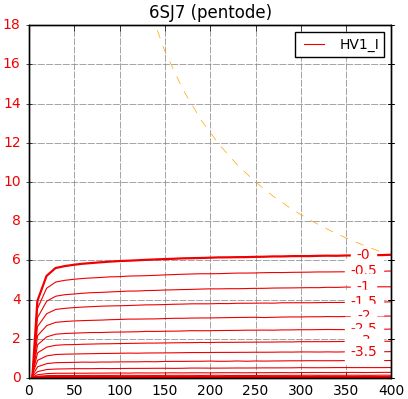

五結特性も実測してみましょう。

Ep=130V、Eg2=100Vで測定します。

Ip=4.99mA
Ig2=1.14mA
rp=1755658Ω
gm=2283μS
μ=4008.2V/V

★東芝6SJ7

他にNEC、TEN、松下を持ってますが、今回は東芝のみです。

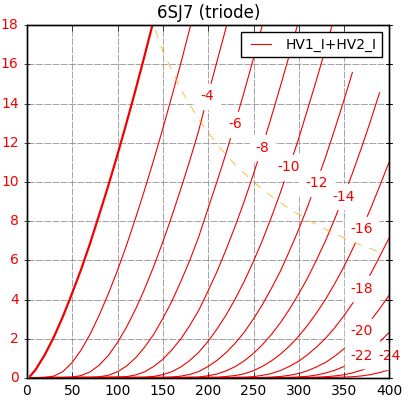

三結

Ep=130V、Eg1=3.4V（RCA5963の電流に合わせました）のとき、
Ip=(+Ig2)8.14mA
Ig2=1.92mA
rp=6538Ω
gm=2884μS
μ=18.9V/V

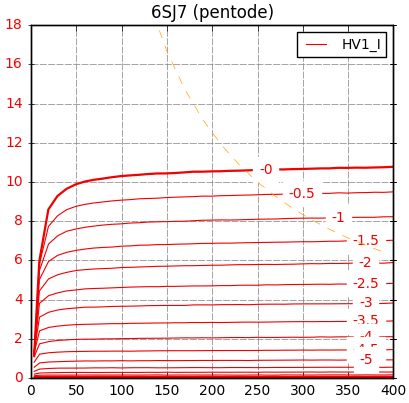

五結

Ep=130V、Eg2=100V、Eg1=3.0V（RCA5963の電流に合わせました）のとき
Ip=4.93mA
Ig2=1.14mA
rp=2675947Ω
gm=2298μS
μ=6149.7V/V

アダプタを介して6J7も調べてみましょう。

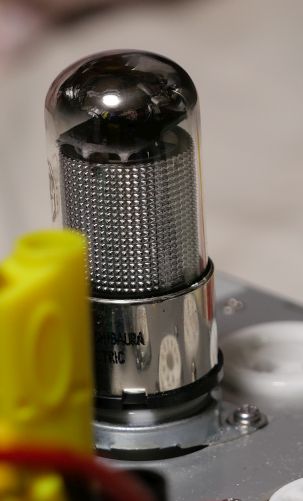

★CBS-HYTRON　6J7

小さい！！

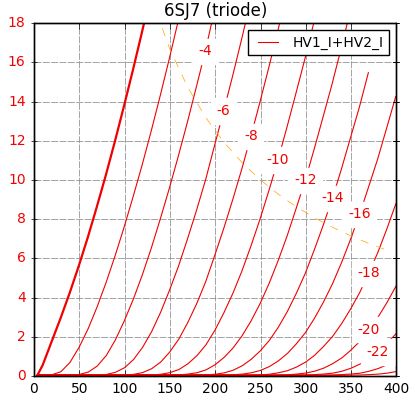

三結

Ep=130V、Eg1=1.3V（RCA5963の電流に合わせました）のとき、
Ip(+Ig2)=8.19mA
Ig2=1.83mA
rp=9616Ω
gm=2004μS
μ=19.3V/V

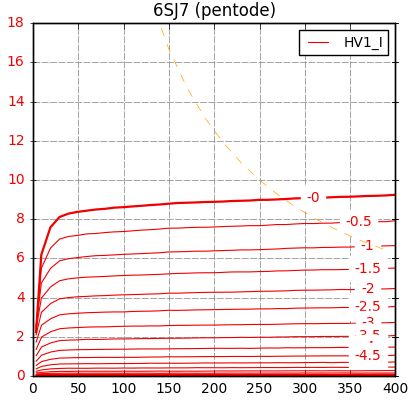

五結

Ep=130V、Eg2=100V、Eg1=1.5V（RCA5963の電流に合わせました）のとき
Ip=4.88mA
Ig2=1.07mA
rp=889035Ω
gm=1687μS
μ=1499.5V/V

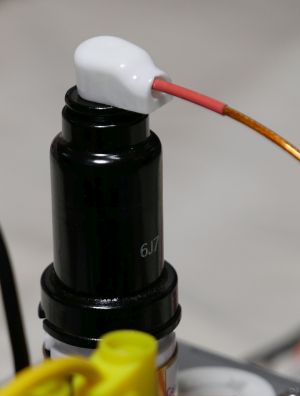

★NEOTRON　6J7

見た目がEF37です。

三結

Ep=130V、Eg1=1.4V（RCA5963の電流に合わせました）のとき、
Ip(+Ig2)=8.00mA
Ig2=1.61mA
rp=10234Ω
gm=2094μS
μ=21.4V/V

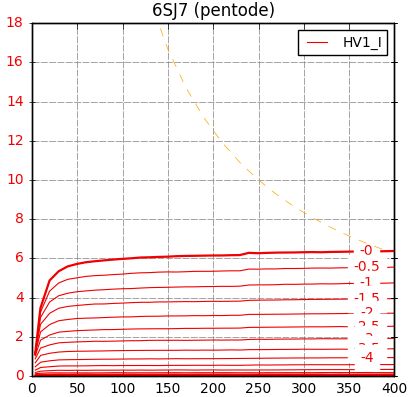

五結

Ep=130V、Eg2=100V、Eg1=1.5V（RCA5963の電流に合わせました）のとき
Ip=4.86mA
Ig2=0.95mA
rp=2839683Ω
gm=1722μS
μ=4891.3V/V

サンプルが少ないですが、結論としては、
・6J7を6SJ7同等の電流値にしたいときはバイアスを浅くする必要がある。
・6J7は6SJ7よりgmが低い。
・6J7は6SJ7よりrpが高い。
・6J7は6SJ7より直線性が良い。
・μは三結で19～21くらいなのはどれも殆ど同じ。

手持ちに有れば使いますが、わざわざ何千円も出して買ってまで6J7を選ぶ必要は無いなぁという感想です。

6SH7は6SJ7に比べて感度が高い球なので増幅率も期待できそうです。
別の記事で紹介する予定です。

EF37はどうなんでしょうね。6J7に近いでしょうか？
別の記事で紹介してみたいと考えています。

因みに6SG7という球は6SH7に似ていますが、セミリモートカットオフのようです。
好んで使用される方も居られるので、たぶん歪み打ち消しの為かもしれません。
こちらも近いうちに紹介しようと思います。
