Jan 2, 2023
テーマ： オーディオ機器について(3922)
カテゴリ： 真空管
東芝4-65Aのジャンクが手元にあるので紹介します。
以前、動作未確認のジャンクとして安く入手しましたが、動作はするもののお疲れの様子でした。（動作未確認のジャンクなんてそんなもんですし、動けば運が良いです）
私は実験アンプで使ってみようかな程度の気持ちなので、動けば分です。
規格に関しては 真空管(Electron tube) 規格表データベースの4-65A規格表 を参照ください。
因みにフィラメント電圧は6.0Vです（6.3Vではありません）ので気をつけてください。

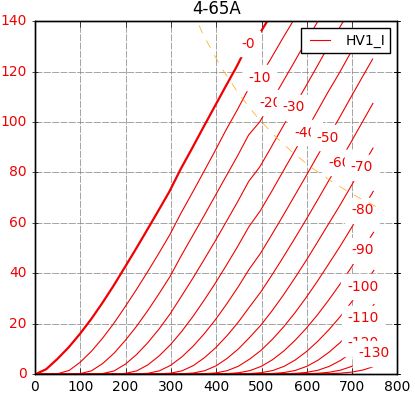

etracerで三結特性を測定します。
Ppは65Wですが、etracerのグラフでは少し低く50Wと設定しました。
【1本目】S/N:63625、1976.3
Ep=500VでEg1=34.8Vのとき、
Ip(+Ig2)=79.87mA
Ig2=7.17ｍA
rp=2484Ω
gm=2438μS
μ=6.1
【2本目】S/N:65484、1976.3
Ef=6.0V,If=3.75A
Ep=500VでEg1=32.8Vのとき、
Ip(+Ig2)=80.04mA
Ig2=10.13ｍA
gm=1842μS
μ=5.8
かなり疲れてますね。
マイナス領域だけ使って、500Vで7kΩの負荷でも3W近く出ます。
すみません、三結特性ですがスクリーングリッド電流を足すのを忘れていました。
疲れ気味ですが、ちょっと実験アンプにでも使えそうな性能があることがわかりました。
以前、動作未確認のジャンクとして安く入手しましたが、動作はするもののお疲れの様子でした。（動作未確認のジャンクなんてそんなもんですし、動けば運が良いです）
私は実験アンプで使ってみようかな程度の気持ちなので、動けば分です。
規格に関しては 真空管(Electron tube) 規格表データベースの4-65A規格表 を参照ください。
因みにフィラメント電圧は6.0Vです（6.3Vではありません）ので気をつけてください。
etracerで三結特性を測定します。
Ppは65Wですが、etracerのグラフでは少し低く50Wと設定しました。
【1本目】S/N:63625、1976.3
Ep=500VでEg1=34.8Vのとき、
Ip(+Ig2)=79.87mA
Ig2=7.17ｍA
rp=2484Ω
gm=2438μS
μ=6.1
【2本目】S/N:65484、1976.3
Ef=6.0V,If=3.75A
Ep=500VでEg1=32.8Vのとき、
Ip(+Ig2)=80.04mA
Ig2=10.13ｍA
gm=1842μS
μ=5.8
かなり疲れてますね。
マイナス領域だけ使って、500Vで7kΩの負荷でも3W近く出ます。
すみません、三結特性ですがスクリーングリッド電流を足すのを忘れていました。
疲れ気味ですが、ちょっと実験アンプにでも使えそうな性能があることがわかりました。
