Jan 6, 2023

RV218という真空管

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

RV218という聞き慣れない名前の真空管ですが、

RV258の少し前（1928年）に開発されたもので、最大プレート電圧もかなり低く440Vまでです。
rp5kΩの寝たIpカーブに440Vの制限ではA1級シングルにおいて1W弱しか出力がとれません。

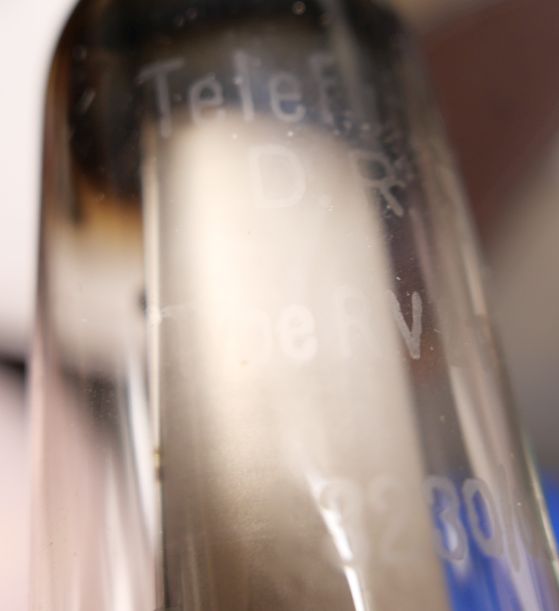

管面の印字は薄く残っています。

1本目：
Telefunken
D.R.P
Type RV218 EW
11419/129

2本目：
Telefunken
D.R.P
Type RV218 III
13230/010
1.1A

規格に関しては Frankさんの資料室のRV218規格表 を参照ください。

古典管でまず困るのがヒーター電圧です。
規格表では7.5Vですが、 RadiomuseumのRV218のページ では7.2Vとなっています。

VinylSavor 「Tube of the Month : The RV218 / RV258」 では、7.2Vと7.5Vがあるように書かれています。

とりあえずフィラメント電圧は7.2Vと7.0Vを測定します。

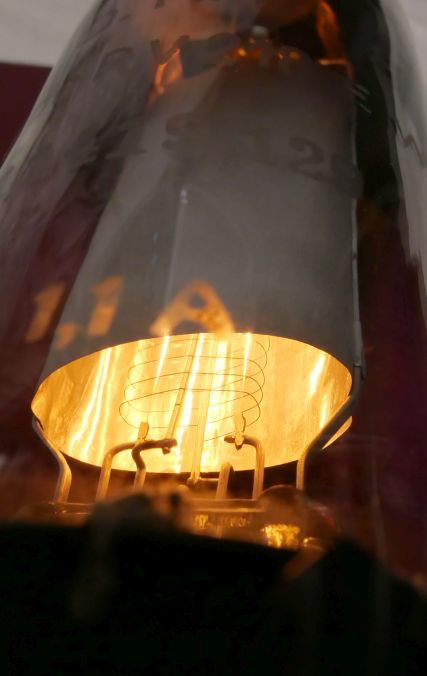

トリタンなので明るいです。

フィラメントを点灯すると、グリッドがらせん状に巻いてあるのがよくわかります。

フィラメントは細いV字でしょうかね．．．よく見えません。

なぜ電流が低目かというと、14kΩのロードラインをひいたとき、グリッド電圧0Vからプラス領域にいかずに大出力を得たいが為です。
アイドリングを40mAくらい流してしまうと、グリッド電圧0Vは目と鼻の先になってしまい出力が取れません。
A2動作が可能ならもう少し電流を流したいですが、A2動作の保証がありません。
そして25mA以上電流を抑えると今度は底付きします。
このあたりがこの子の扱いづらいところになりそう．．．．。

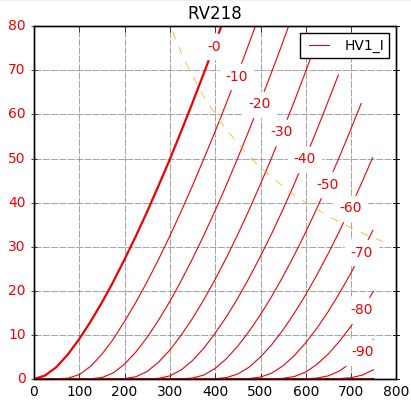

【1本目】
Ef=7.2V, If=1.10A　←少なくとも手持ちのRV218は7.2Vが正解かも。

Ep=420VでEg=-31.1Vのとき
Ip=25.00mA
rp=5037Ω
gm=1463μS
μ=7.4V/V

Ef=7.0V, If=1.06A

Ep=420VでEg=-30.9Vのとき
Ip=25.00mA
rp=5080Ω
gm=1451μS
μ=7.4V/V

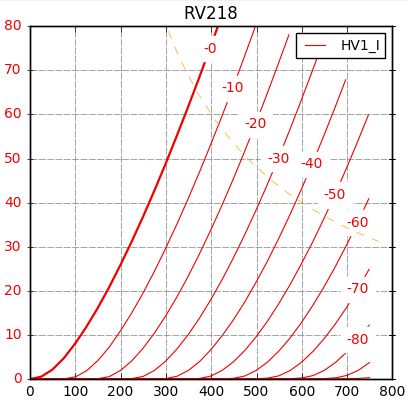

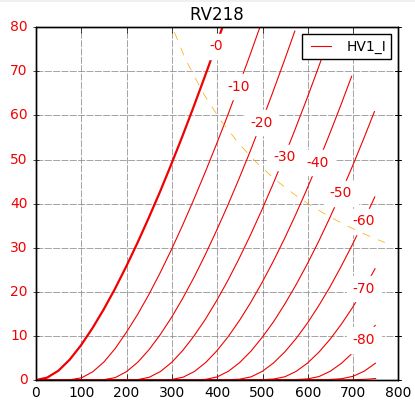

【2本目】
Ef=7.2V, If=1.08A

Ep=420VでEg=-28.2Vのとき
Ip=25.02mA
rp=4985Ω
gm=1585μS
μ=7.9V/V

Ef=7.0V, If=1.06A

Ep=420VでEg=-27.9Vのとき
Ip=24.99mA
rp=5038Ω
gm=1573μS
μ=7.9V/V

フィラメント電圧7.2Vと7.0Vは然程変わらないような気がします。
低くても7.0Vくらいまでならエミッションが十分そうです。

測定結果からは「10族に似た真空管」ともいえますが、
rpの割にバイアスは深くgmも低く、10族よりは若干感度が悪い印象です。
そして、24Wのプレート損失を持ちながらA1級動作だと1Wも出ないのが悩ましいところです。
プラス領域が使えれば、10族と同じようにアンプが組めますが、規格表にはプラス領域を使用することが書かれていませんので、たぶんそれは無しかな。
かといって、マイナス領域に限定しつつ出力電力に拘ってロードラインを立てすぎると無帰還では歪みが増えるだけですし。

譲っていただいたオーナーに問い合わせましたが、やはりシングルでは1W程度とのことでした。
この真空管はシングルでA級の小出力モニタとして、大音量が必要なときはB級PPで使用することを前提にデザインされているのかもしれません。（そうすると全てのつじつまが合います）

白プレート（薄灰色のプレート）の後期型ですが、あまりプレート損失24Wを過信すると赤熱しそうです。
やはり、25ｍA～35mAで、ごくたまにプラスに入るかなという程度が無難そうです。（勿論トランス結合です）
そもそも、ウチの環境で1Wもあれば十分過ぎるので、このあたりが良さそう．．．。
高電圧を扱うRV258より手軽に組めるのは最大の強みかなと思います。
（個人的には多少規格オーバーの460～480Vくらいまで大丈夫ではないかと思っています）

コレクションで持っておくだけで終わらせるのは勿体ないので、「あくまで小出力アンプ」と割り切って取り組もうかなと思っています。
