Jan 8, 2023
テーマ： オーディオ機器について(3922)
カテゴリ： 真空管
RTのE406Nです。（ピンボケすみません）
印字は消えています。
RTでの製造かは不明です。
PX4系として紹介されますが、全く異なる性格の真空管です。
PX4 のrpは1kΩ程度ですが、E406Nは2kΩくらいあります。
規格ですが、 Frankさんの資料室のE406規格表 は見つけたのですが、E406Nの規格が見つかりません。
EU VALVEさん の RE604の各種同等管他 には500Vと書かれています。
私はEp=380V、フィラメント電圧は4.0Vと3.8Vの2種類で測定することにしました。

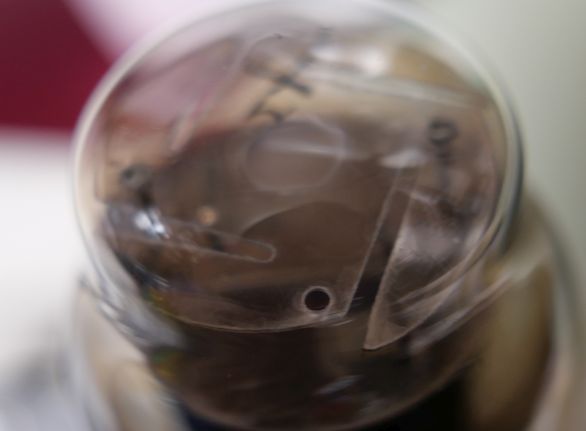

灯を入れると．．．マイカ板があるのでフィラメントの灯りが殆ど見えません。
そうでなくても4V1Aなので暗いです。
【1本目】
Ef=4.0V, If=1.04A
Ep=380VでEg=-45.2Vのとき、
Ip=28.09mA
rp=2183Ω
gm=2852μS
μ=6.2V/V
Ef=3.8V, If=0.99A
Ip=27.90mA
rp=2223Ω
gm=2795μS
μ=6.2V/V
【2本目】
Ep=380VでEg=-44.3Vのとき、
Ip=27.82mA
rp=1998Ω
gm=3258μS
μ=6.5V/V
Ef=3.8V, If=1.01A
Ep=380VでEg=-44.2Vのとき、
Ip=28.18mA
rp=2006Ω
gm=3278μS
μ=6.6V/V

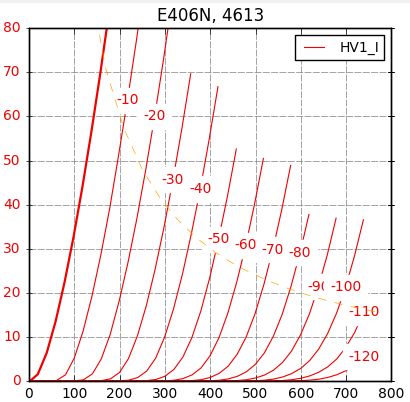

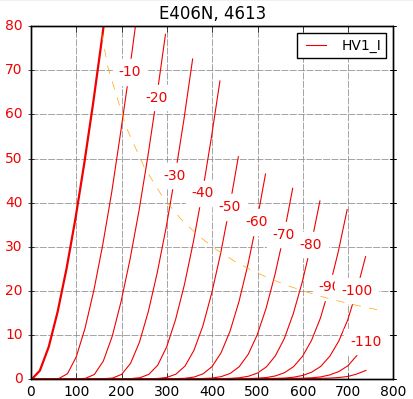

とても綺麗なIpカーブだと思います。
rp×3倍理論ですと7kΩのトランスがベストマッチですが、10kΩくらいのトランスだとかなり低歪みになります。
大昔、八王子にある工房のご主人が「効率で言えば3倍というのは良いんだけど、直線性の良い球はもっと高いインピーダンスのトランスを使うと持ち味を活かせる。」みたいなことを仰っていました。
この真空管、出力の割に深いバイアスで、結構な入力信号電圧を要求します。
前段は五極菅にするか三極管の2段にするしかなさそうです。2段にするならトランスドライブを試みたいですね。
次回は、類似管といわれる4613の測定レポートです。
印字は消えています。
RTでの製造かは不明です。
PX4系として紹介されますが、全く異なる性格の真空管です。
PX4 のrpは1kΩ程度ですが、E406Nは2kΩくらいあります。
規格ですが、 Frankさんの資料室のE406規格表 は見つけたのですが、E406Nの規格が見つかりません。
EU VALVEさん の RE604の各種同等管他 には500Vと書かれています。
私はEp=380V、フィラメント電圧は4.0Vと3.8Vの2種類で測定することにしました。
灯を入れると．．．マイカ板があるのでフィラメントの灯りが殆ど見えません。
そうでなくても4V1Aなので暗いです。
【1本目】
Ef=4.0V, If=1.04A
Ep=380VでEg=-45.2Vのとき、
Ip=28.09mA
rp=2183Ω
gm=2852μS
μ=6.2V/V
Ef=3.8V, If=0.99A
Ip=27.90mA
rp=2223Ω
gm=2795μS
μ=6.2V/V
【2本目】
Ep=380VでEg=-44.3Vのとき、
Ip=27.82mA
rp=1998Ω
gm=3258μS
μ=6.5V/V
Ef=3.8V, If=1.01A
Ep=380VでEg=-44.2Vのとき、
Ip=28.18mA
rp=2006Ω
gm=3278μS
μ=6.6V/V
とても綺麗なIpカーブだと思います。
rp×3倍理論ですと7kΩのトランスがベストマッチですが、10kΩくらいのトランスだとかなり低歪みになります。
大昔、八王子にある工房のご主人が「効率で言えば3倍というのは良いんだけど、直線性の良い球はもっと高いインピーダンスのトランスを使うと持ち味を活かせる。」みたいなことを仰っていました。
この真空管、出力の割に深いバイアスで、結構な入力信号電圧を要求します。
前段は五極菅にするか三極管の2段にするしかなさそうです。2段にするならトランスドライブを試みたいですね。
次回は、類似管といわれる4613の測定レポートです。
