Feb 3, 2023

RES964という真空管を購入したら超絶エミ減だったので泣きそうになりました（ラノベのように長い題名）

(4)

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

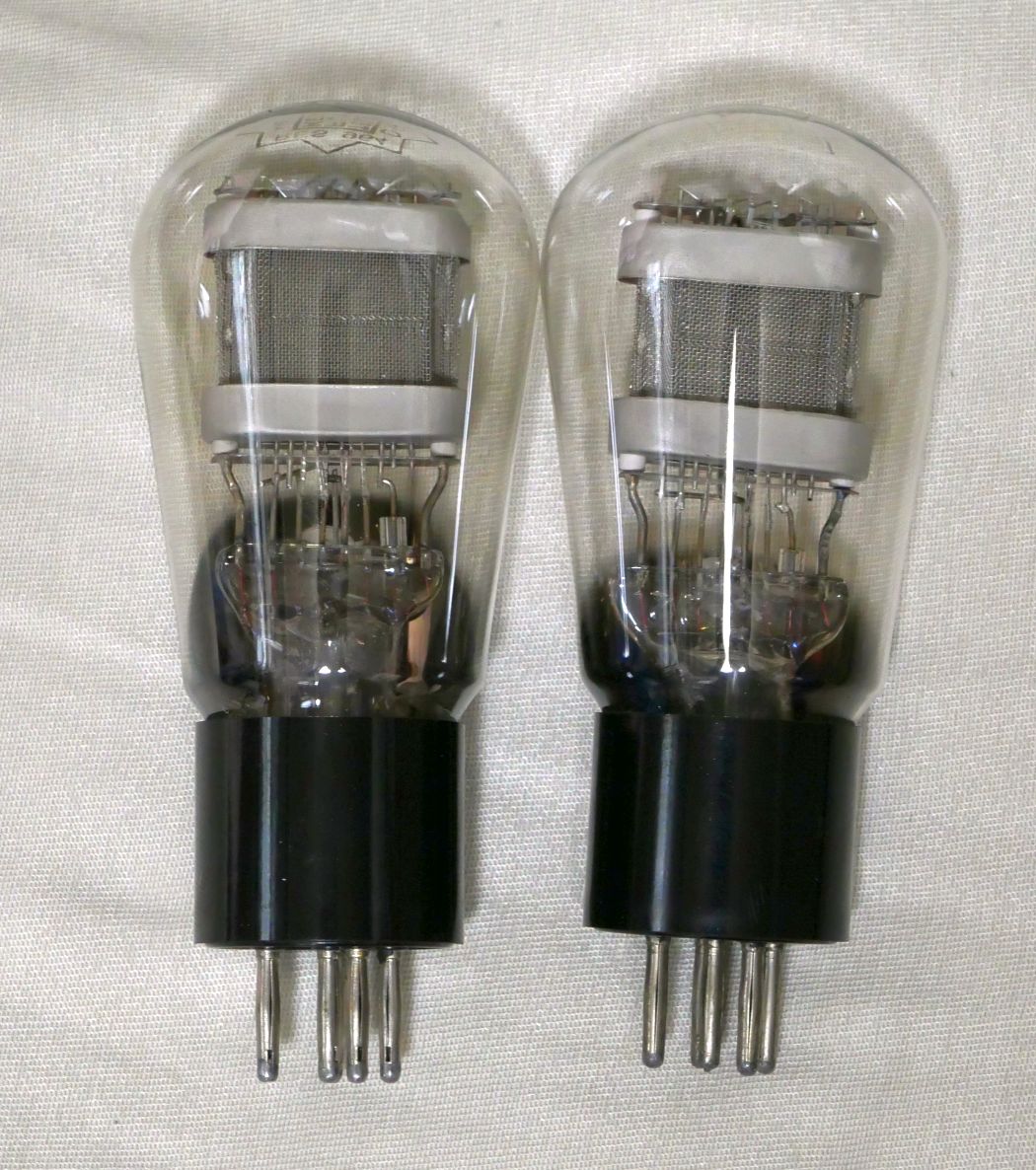

小柄ながらとても綺麗な真空管を入手しました。

ebayにいる販売者の「tested, strong」はアテにならないです。（苦笑）
etracerで測定したところエミ減で使い物にならない「飾り物」レベルの特性でした。

でもメッシュプレートが美しいので許しちゃいます。

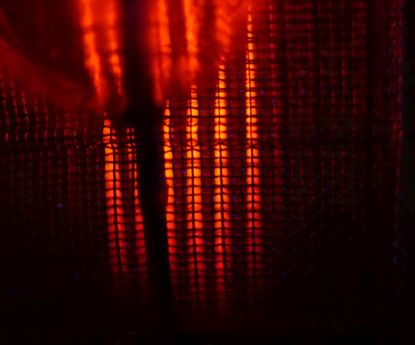

フィラメントが透けて見えるというだけなのですが。（笑）

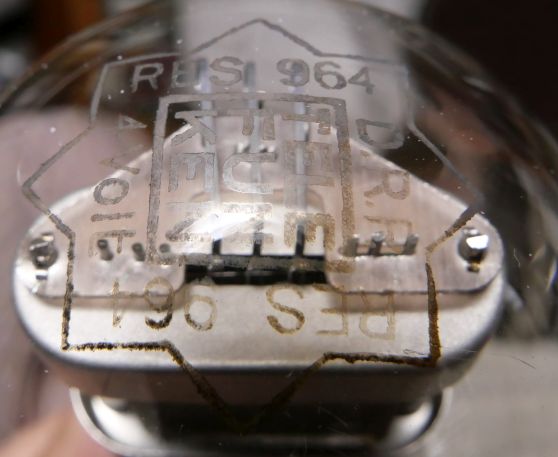

トップの印字は綺麗に残っています。

規格は Frankさんの資料室のRES964規格 を参照ください。

三結にしてEp250Vで程々の27mA流れるところを測定します。
Ip+Ig2のグラフに挿し換えました。（2023/12/31）

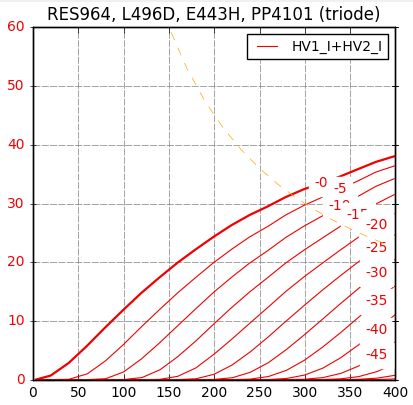

【1本目】

Ef=4.0V, If=1.00A
Ep=250V
Eg1=-11.8Vのときに、
Ip+Ig2=27.19mA
Ig2=6.07mA
rp=4996Ω
gm=1479μS
μ=7.4V/V

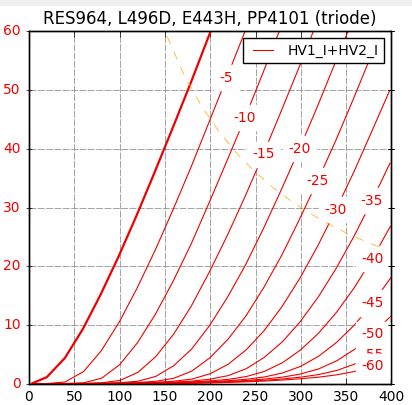

【2本目】

Ep=250V
Eg1=-7.6V
Ip+Ig2=26.56mA
Ig2＝5.17mA
rp=8323Ω

μ=8.6V/V

うわ、酷く疲れた様子ですね。特に2本目は低圧大電流領域が明らかにタレてきています。
gmは半分です。
2本目は特に酷く電流値も安定しません。

セラーの言うところのStrongとは買った人のガッカリ度がStrongということでしょうか？

まぁ、動くには動きますが、この状態なら「見て楽しむ物」と割り切ったほうが良いかもしれません。
この状態での動作は歪みも多く、オーディオ用途としてどうなの？というレベルです。
「私のような素人が中古真空管を買うとこういうこともある」と割り切るしかないですね。

徐々に6V（150%）掛けて30秒ほどフィラメントを軽～く焼いてみましたが、変化は殆どありませんでした。
ゲッターに火を当ててエミッションを回復する方法もあるようですが、失敗する確率も高そうなので実施しません。

最期の手段的な動画がありまして、 Junichiさんの「エミ減の球の電流を流す方法」というもの。
これは寿命を犠牲にしてエミッションを高める危険な方法ですが．．．．。
ちょっと試しに測定してみましょう。

4.4Vと4.8Vで測定してみます。

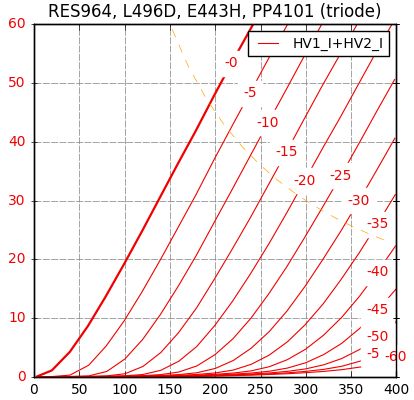

【1本目】
Ef=4.4V, If=1.09A

Ep=250V
Eg1=-16.8Vのときに、
Ip+Ig2=27.19mA
Ig2=5.91mA
rp=3585Ω
gm=2073μS
μ=7.4V/V

Ef=4.8V, If=1.11A

Ep=250V
Eg1=-18.5V、
Ip+Ig2=27.12mA
Ig2=5.86mA
rp=3107Ω
gm=2309μS
μ=7.2V/V

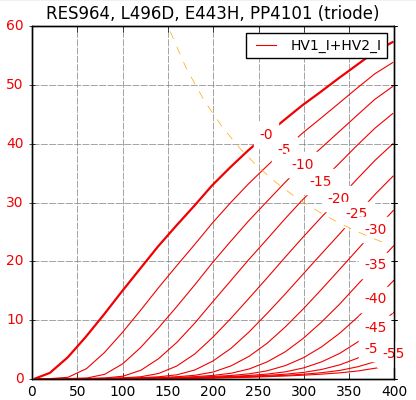

【2本目】
Ef=4.4V, If=1.05A

Ep=250V
Eg1=15.0V
Ip+Ig2=29.94mA
Ig2=5.02mA
rp=3570Ω
gm=2135μS
μ=7.6V/V

Ef=4.8V, If=1.11A

Ep=250V
Eg1=-16.2V
Ip+Ig2=26.94mA
Ig2=4.95mA
rp=3047Ω
gm=2582μS
μ=7.9V/V

4.8V掛けて、ようやく実用ギリギリのところまでになりました。
当然ながら著しく寿命が縮まります。

使えない球を「見て楽しむだけで澄ませる」か、「短命でも使い切る」か、悩むところですね。
私としてはこの子を使って最期を看取ってあげたい気もします。
