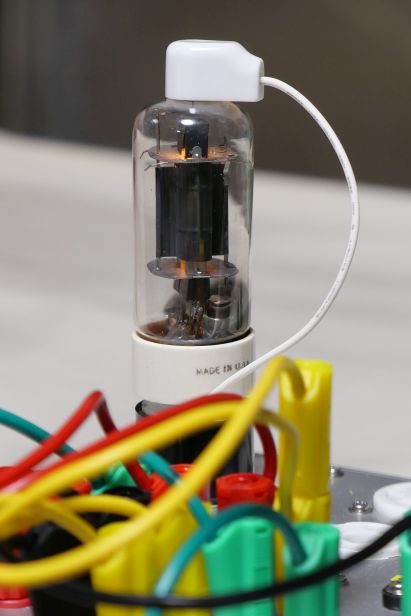

HYTRONのHY65という真空管を紹介します。
規格表は見つからず、 RadiomuseumのHY65資料ページ くらいです。
少なくともフィラメント6V0.9Aの送信管であることはわかりました。
あとは手探りです。
プレート損失は12W～15Wと思われますので、とりあえず12Wということで。
自作アダプターを使ってetracerで三結の特性を測定します。

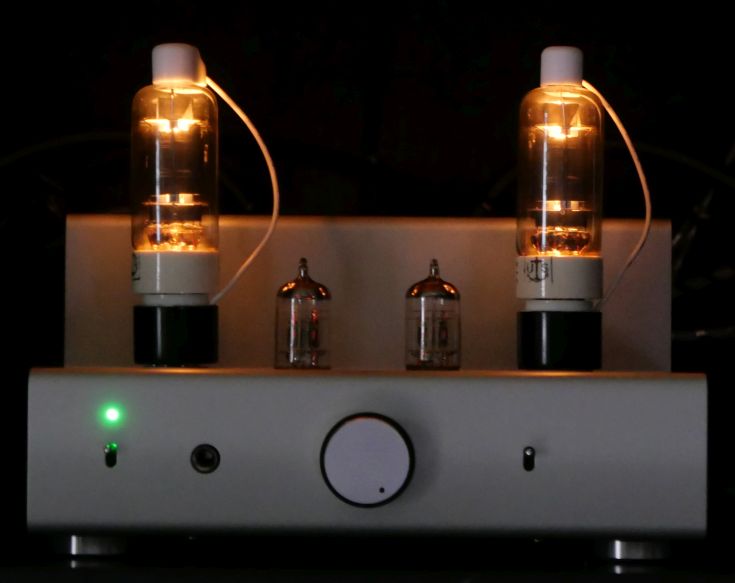

etracerで特性を測るに際し、EpはTU-8200R（魔改造品）に合わせた280Vで測定します。
因みに280Vで30mAが流れるところを測定します。

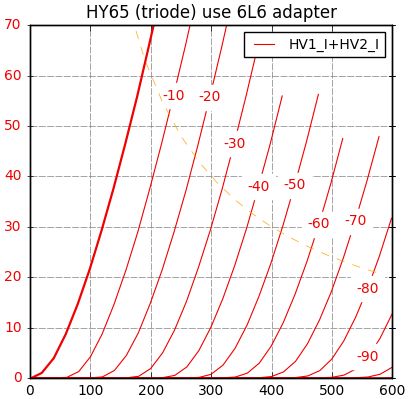

1本目
Ep=280VでEg1=-30.9Vのとき、
Ip=29.86mA
Ig2=0.92mA
rp=2275Ω
gm=2373μS
μ=5.4V/V

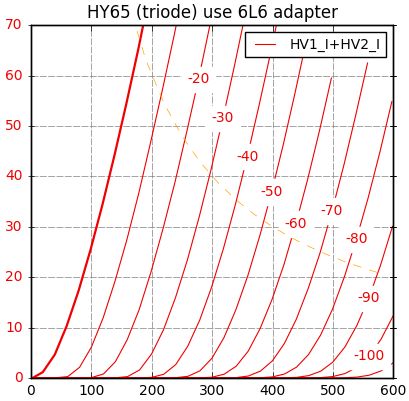

2本目
Ep=280VでEg1=-26.6Vのとき、
Ip=29.82mA
Ig2=1.06mA
gm=2357μS
μ=5.9V/V
良い感じです。
ご注意：

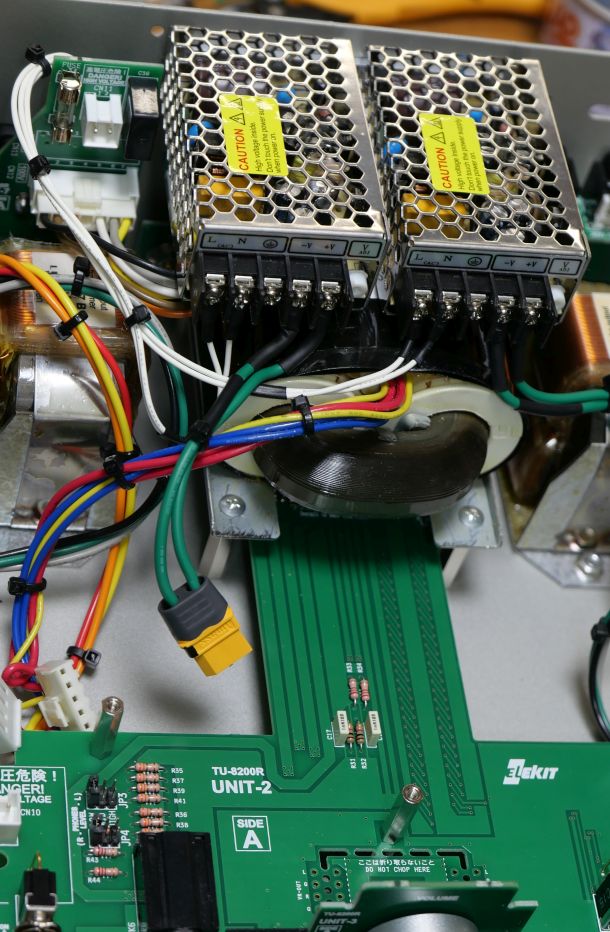

私のTU-8200R（魔改造品）は、ヒーター回路を左右独立したスイッチング電源（6.3V管と6.0V管を共用するので6.0Vに設定）に変更してあり、マイナス側は8番ピンに接続しています。
規格表は見つからず、 RadiomuseumのHY65資料ページ くらいです。
少なくともフィラメント6V0.9Aの送信管であることはわかりました。
あとは手探りです。
プレート損失は12W～15Wと思われますので、とりあえず12Wということで。
自作アダプターを使ってetracerで三結の特性を測定します。
etracerで特性を測るに際し、EpはTU-8200R（魔改造品）に合わせた280Vで測定します。
因みに280Vで30mAが流れるところを測定します。
1本目
Ep=280VでEg1=-30.9Vのとき、
Ip=29.86mA
Ig2=0.92mA
rp=2275Ω
gm=2373μS
μ=5.4V/V
2本目
Ep=280VでEg1=-26.6Vのとき、
Ip=29.82mA
Ig2=1.06mA
gm=2357μS
μ=5.9V/V
良い感じです。
ご注意：
私のTU-8200R（魔改造品）は、ヒーター回路を左右独立したスイッチング電源（6.3V管と6.0V管を共用するので6.0Vに設定）に変更してあり、マイナス側は8番ピンに接続しています。
