以前、 AT20という真空管
という記事を書きましたが、その続編です。
実はまたAT20を買ってしまいました。
（随分前に買ったのですが．．．）

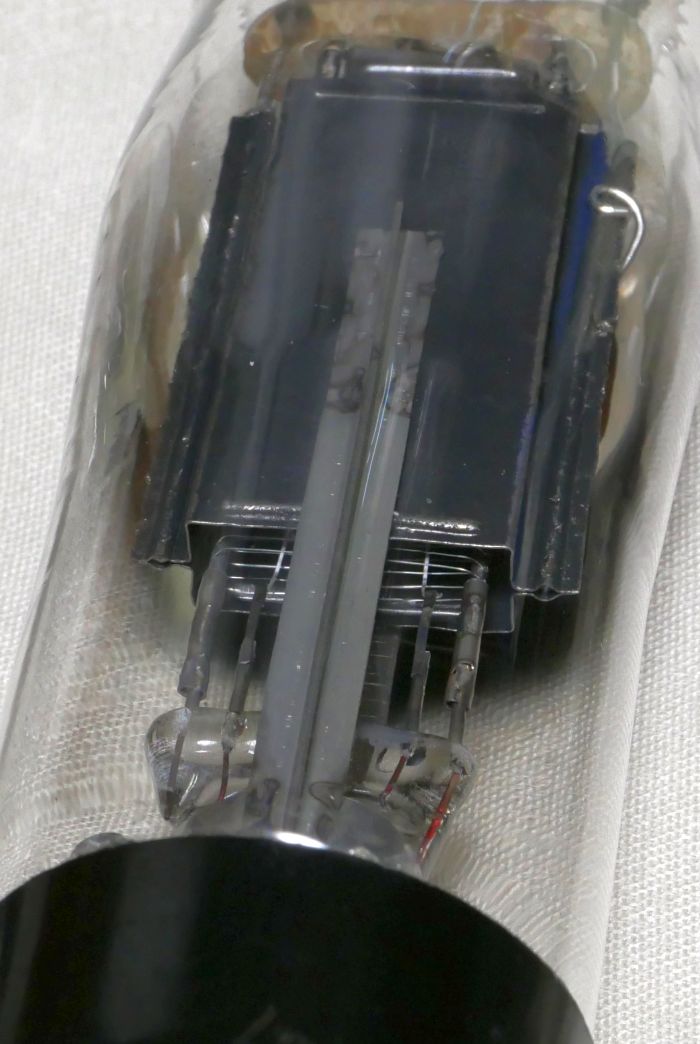

COSSORのAT20（細管）とSTCのAT20（フィラメント3点吊り）です。

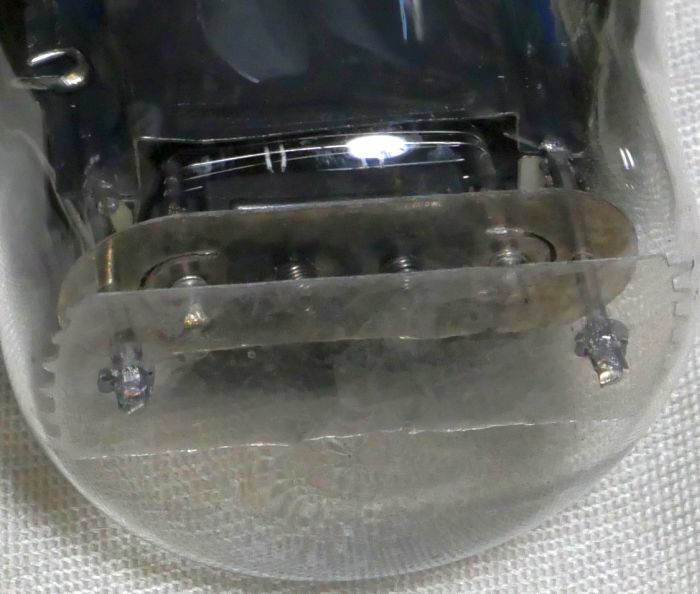

COSSOR細管は F410 のようにプレート両側を押さえるような形の支柱になっています。
AT20ではオーソドックスな2点吊り。

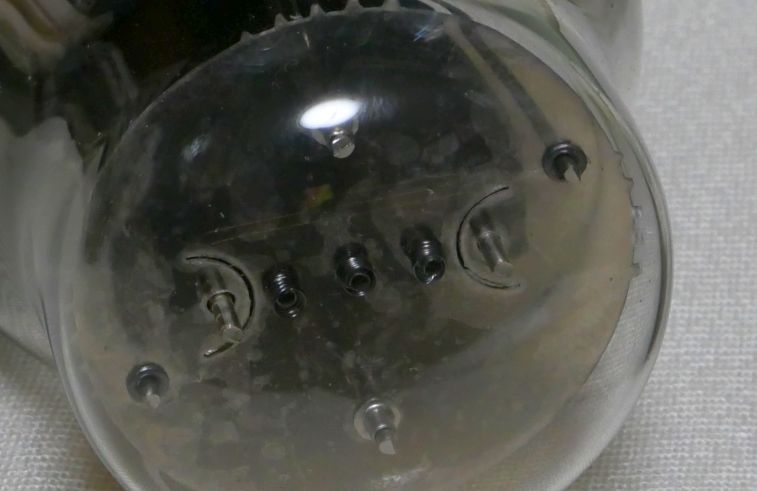

STCのフィラメント3点吊りは太い針金の支柱でプレートを支えています。

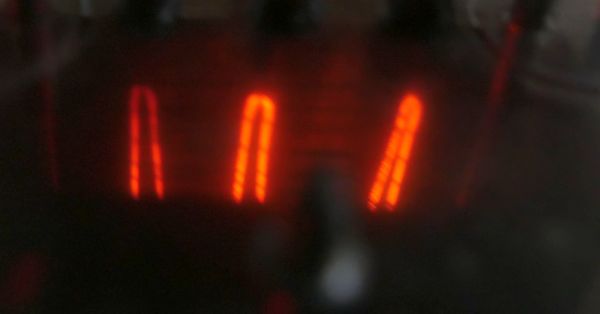

フィラメントの折り返しは1つ多く、3点吊りです。

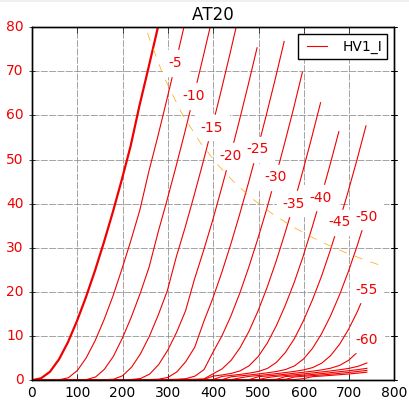

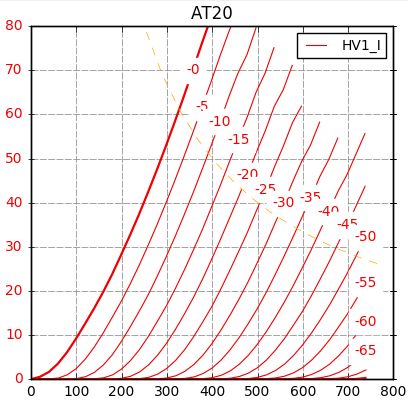

今回もEf=6.0Vと5.7V、Ep=480VでIp35mA流れるところで測定します。
【細管1本目】
Ef=6.0V, If=1.12A
Ep=480VでEg=-28.8Vのとき、
Ip=35.34mA
rp=3339Ω
gm=2977μS
μ=9.9V/V
Ef=5.7V, If=1.10A
Ep=480VでEg=-27.2Vのとき、
Ip=35.43mA
gm=2572μS
μ=9.5V/V
【細管2本目】
Ef=6.0V, If=1.15A
Ep=480VでEg=-25.5Vのとき、
rp=3899Ω
gm=2599μS
μ=10.1V/V
Ef=5.7V, If=1.11A
Ep=480VでEg=-23.8Vのとき、
Ip=35.25mA
rp=4013Ω
gm=2300μS
μ=9.7V/V
【三点吊り1本目】
Ef=6.0V, If=0.99A
Ep=480VでEg=-30.1Vのとき、
Ip=35.20mA
rp=2565Ω
gm=4160μS
μ=10.6V/V
Ef=5.7V, If=0.96A
Ep=480VでEg=-30.0Vのとき、
Ip=35.00mA
rp=2574Ω
gm=4121μS
μ=10.6V/V
エミッションが高すぎる（強すぎる）印象です。
たまにこういう高圧側でIpカーブの持ち上がる球を見かけます。構造上の問題でしょうか．．．？

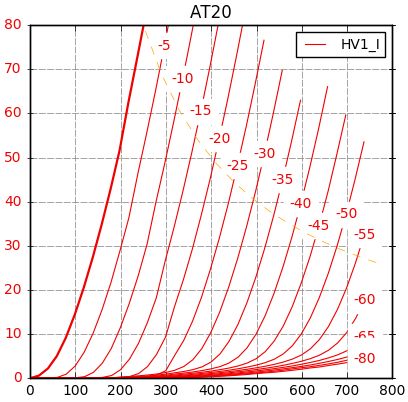

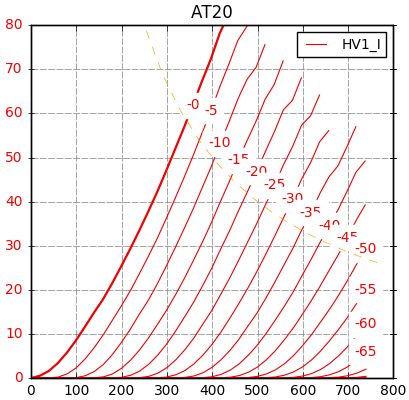

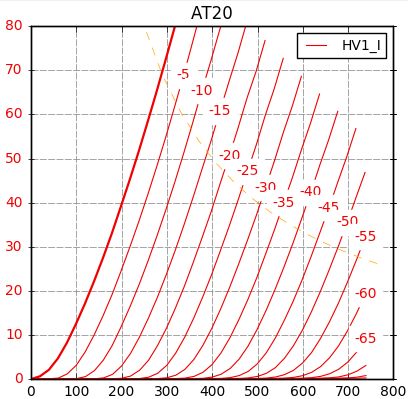

念のためEf=4.8VでのIpカーブを載せておきます。
【三点吊り2本目】
Ef=6.0V, If=0.99A
Ep=480VでEg=-28.3Vのとき、
Ip=35.00mA
rp=2731Ω
gm=3957μS
μ=10.9V/V
Ef=5.7V, If=0.96A
Ep=480VでEg=-28.3Vのとき、
Ip=35.09mA
rp=2739Ω
gm=3994μS
μ=10.9V/V

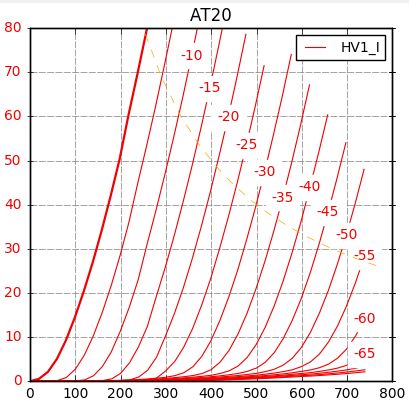

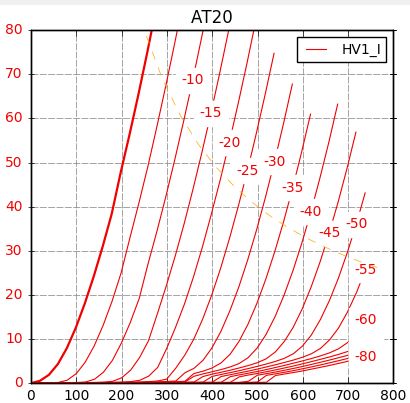

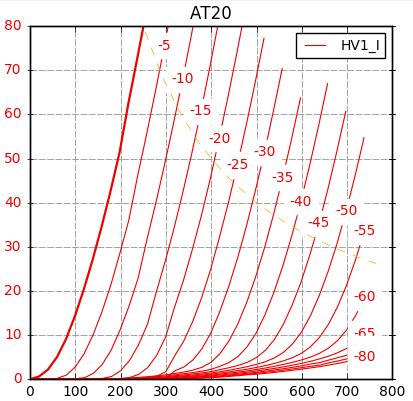

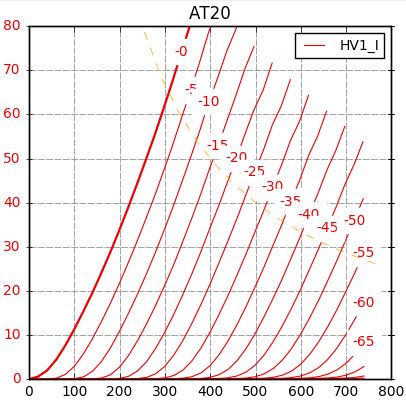

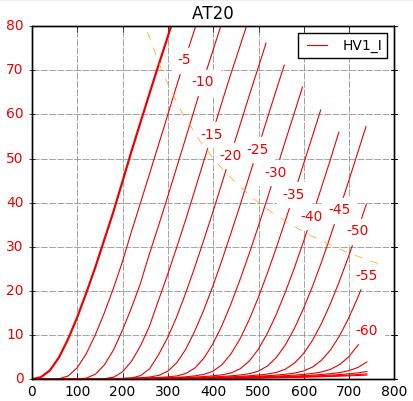

こちらもEf=4.8Vと4.0VのIpカーブをとってみます。
今回は AT20という真空管 という記事の続編として2種類のAT20を紹介しましたが、古い真空管はどれだけ使われているかわかりませんし、使われていなくても多かれ少なかれ劣化もあります。
正確なデータどりは不可能ですが、なんとなく傾向はつかめると思います。
STCの3点吊は、5Vのほうが都合が良さそうな印象を受けました。
あまりフィラメント電圧を低くしてエミッションを抑えすぎても良くないのですが、Ipカーブが弛まない程度であれば良いのでは？とも思います。（さすがに4Vは低すぎる印象です）
実はまたAT20を買ってしまいました。
（随分前に買ったのですが．．．）
COSSORのAT20（細管）とSTCのAT20（フィラメント3点吊り）です。
COSSOR細管は F410 のようにプレート両側を押さえるような形の支柱になっています。
AT20ではオーソドックスな2点吊り。
STCのフィラメント3点吊りは太い針金の支柱でプレートを支えています。
フィラメントの折り返しは1つ多く、3点吊りです。
今回もEf=6.0Vと5.7V、Ep=480VでIp35mA流れるところで測定します。
【細管1本目】
Ef=6.0V, If=1.12A
Ep=480VでEg=-28.8Vのとき、
Ip=35.34mA
rp=3339Ω
gm=2977μS
μ=9.9V/V
Ef=5.7V, If=1.10A
Ep=480VでEg=-27.2Vのとき、
Ip=35.43mA
gm=2572μS
μ=9.5V/V
【細管2本目】
Ef=6.0V, If=1.15A
Ep=480VでEg=-25.5Vのとき、
rp=3899Ω
gm=2599μS
μ=10.1V/V
Ef=5.7V, If=1.11A
Ep=480VでEg=-23.8Vのとき、
Ip=35.25mA
rp=4013Ω
gm=2300μS
μ=9.7V/V
【三点吊り1本目】
Ef=6.0V, If=0.99A
Ep=480VでEg=-30.1Vのとき、
Ip=35.20mA
rp=2565Ω
gm=4160μS
μ=10.6V/V
Ef=5.7V, If=0.96A
Ep=480VでEg=-30.0Vのとき、
Ip=35.00mA
rp=2574Ω
gm=4121μS
μ=10.6V/V
エミッションが高すぎる（強すぎる）印象です。
たまにこういう高圧側でIpカーブの持ち上がる球を見かけます。構造上の問題でしょうか．．．？
念のためEf=4.8VでのIpカーブを載せておきます。
【三点吊り2本目】
Ef=6.0V, If=0.99A
Ep=480VでEg=-28.3Vのとき、
Ip=35.00mA
rp=2731Ω
gm=3957μS
μ=10.9V/V
Ef=5.7V, If=0.96A
Ep=480VでEg=-28.3Vのとき、
Ip=35.09mA
rp=2739Ω
gm=3994μS
μ=10.9V/V
こちらもEf=4.8Vと4.0VのIpカーブをとってみます。
今回は AT20という真空管 という記事の続編として2種類のAT20を紹介しましたが、古い真空管はどれだけ使われているかわかりませんし、使われていなくても多かれ少なかれ劣化もあります。
正確なデータどりは不可能ですが、なんとなく傾向はつかめると思います。
STCの3点吊は、5Vのほうが都合が良さそうな印象を受けました。
あまりフィラメント電圧を低くしてエミッションを抑えすぎても良くないのですが、Ipカーブが弛まない程度であれば良いのでは？とも思います。（さすがに4Vは低すぎる印象です）
