Jun 22, 2023
テーマ： オーディオ機器について(3922)
カテゴリ： 真空管

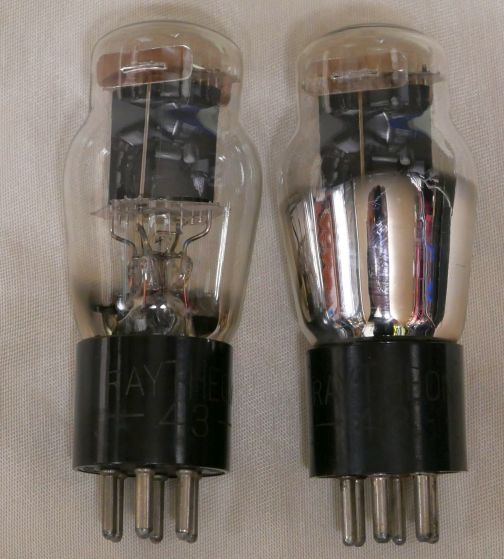

ebayでRAYTHEONの43という真空管を購入しました。
結構安価に入手できました。
規格は The Valve Museumの43規格表 を参照願います。
25V0.3Aのヒーターは6.3V換算でしたら1.2Aとなり、このプレートのサイズに対して大変効率が悪いように思えます。
でも大食漢な球は魅力的ですよね。

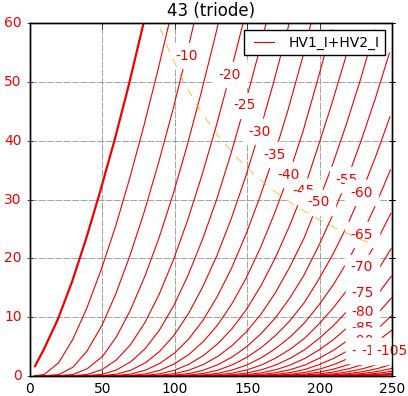

etracerで特性を測定してみます。
Ep=160VでIp+Ig2が30mA流れるところで測ります。
Ef=25.0V, If=0.31A
Ep=160V,Eg1=35.2V
Ip+Ig2=30.00mA
Ig2=5.16
rp=1482Ω
gm=1936μS
μ=2.9V/V

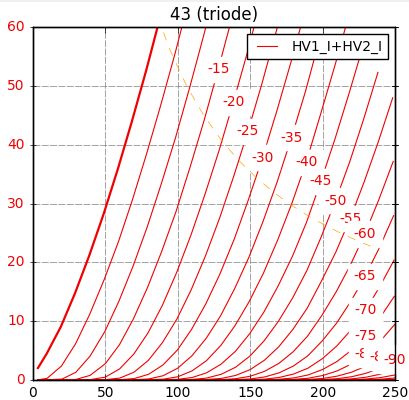

【2本目】
Ef=25.0V, If=0.31A
Ep=160V,Eg1=33.5V
Ip+Ig2=29.87mA
rp=1471Ω
gm=2099μS
μ=3.1V/V
直線性は、それほど良好ではありませんが素直なカーブという印象です。
回路全体の構成（特に前段の真空管との組み合わせ）で美音に化ける可能性を秘めています。
結構安価に入手できました。
規格は The Valve Museumの43規格表 を参照願います。
25V0.3Aのヒーターは6.3V換算でしたら1.2Aとなり、このプレートのサイズに対して大変効率が悪いように思えます。
でも大食漢な球は魅力的ですよね。
etracerで特性を測定してみます。
Ep=160VでIp+Ig2が30mA流れるところで測ります。
Ef=25.0V, If=0.31A
Ep=160V,Eg1=35.2V
Ip+Ig2=30.00mA
Ig2=5.16
rp=1482Ω
gm=1936μS
μ=2.9V/V
【2本目】
Ef=25.0V, If=0.31A
Ep=160V,Eg1=33.5V
Ip+Ig2=29.87mA
rp=1471Ω
gm=2099μS
μ=3.1V/V
直線性は、それほど良好ではありませんが素直なカーブという印象です。
回路全体の構成（特に前段の真空管との組み合わせ）で美音に化ける可能性を秘めています。
