Jul 20, 2023
テーマ： オーディオ機器について(3922)
カテゴリ： 真空管
CV1197という真空管を紹介します。
不思議な形ですが、UHF帯で使う真空管なのでピンまで最短距離の構造になっています。
規格は The Valve Museum「CV1197」規格表 を参照ください。
CV1197（NR88）は、特殊な形ゆえにソケットがありません。
そこで．．．．

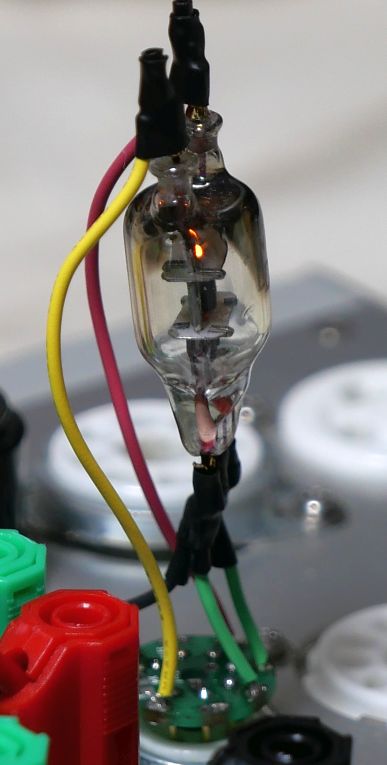

こんな風に．．．．。（私の中では全然OK）
引き回しが長いですが、gmが低い球なので大丈夫かと。

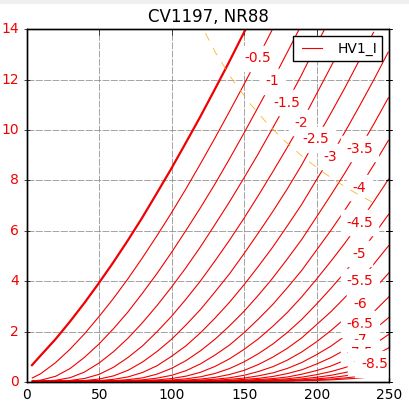

etracerで特性を測ってみましょう。
【1本目】（赤印字）
Eh=6.3V, Ih=0.23A
Ep=120V
Eg=-2.0V
Ip=4.05mA
rp=13282Ω
gm=2600μS
μ=34.5V/V

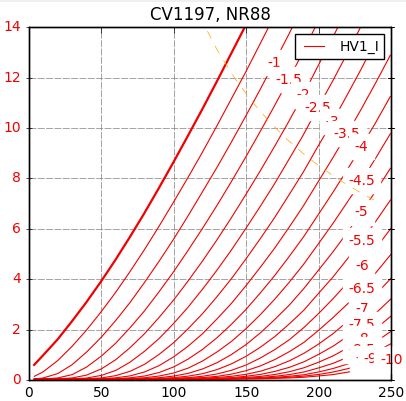

【2本目】（白印字）
Eh=6.3V, Ih=0.24A
Ep=120V
Ip=4.67mA
rp=12619Ω
gm=2568μS
μ=32.4V/V
rpは6AK5三結の倍近く、gmは半分くらいの印象。
つまり、パラレルにしてあげれば6AK5三結と同じくらいのrpになります。
しかし残念ながら手持ちは無いので、パラにしてあげることは不可能。
そもそも「そこまでしてやりたいか？」といえば「うーん」な案件ですし．．．。
まぁいいです。TUBE-01Jに挿しましょう！
通常の音量であれば歪みはそれほど感じません。
たぶん動作点もズレまくっていますが、音が出たので成功です。
真空管遊びって本当に楽しいです。
不思議な形ですが、UHF帯で使う真空管なのでピンまで最短距離の構造になっています。
規格は The Valve Museum「CV1197」規格表 を参照ください。
CV1197（NR88）は、特殊な形ゆえにソケットがありません。
そこで．．．．
こんな風に．．．．。（私の中では全然OK）
引き回しが長いですが、gmが低い球なので大丈夫かと。
etracerで特性を測ってみましょう。
【1本目】（赤印字）
Eh=6.3V, Ih=0.23A
Ep=120V
Eg=-2.0V
Ip=4.05mA
rp=13282Ω
gm=2600μS
μ=34.5V/V
【2本目】（白印字）
Eh=6.3V, Ih=0.24A
Ep=120V
Ip=4.67mA
rp=12619Ω
gm=2568μS
μ=32.4V/V
rpは6AK5三結の倍近く、gmは半分くらいの印象。
つまり、パラレルにしてあげれば6AK5三結と同じくらいのrpになります。
しかし残念ながら手持ちは無いので、パラにしてあげることは不可能。
そもそも「そこまでしてやりたいか？」といえば「うーん」な案件ですし．．．。
まぁいいです。TUBE-01Jに挿しましょう！
通常の音量であれば歪みはそれほど感じません。
たぶん動作点もズレまくっていますが、音が出たので成功です。
真空管遊びって本当に楽しいです。
