Daという真空管

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

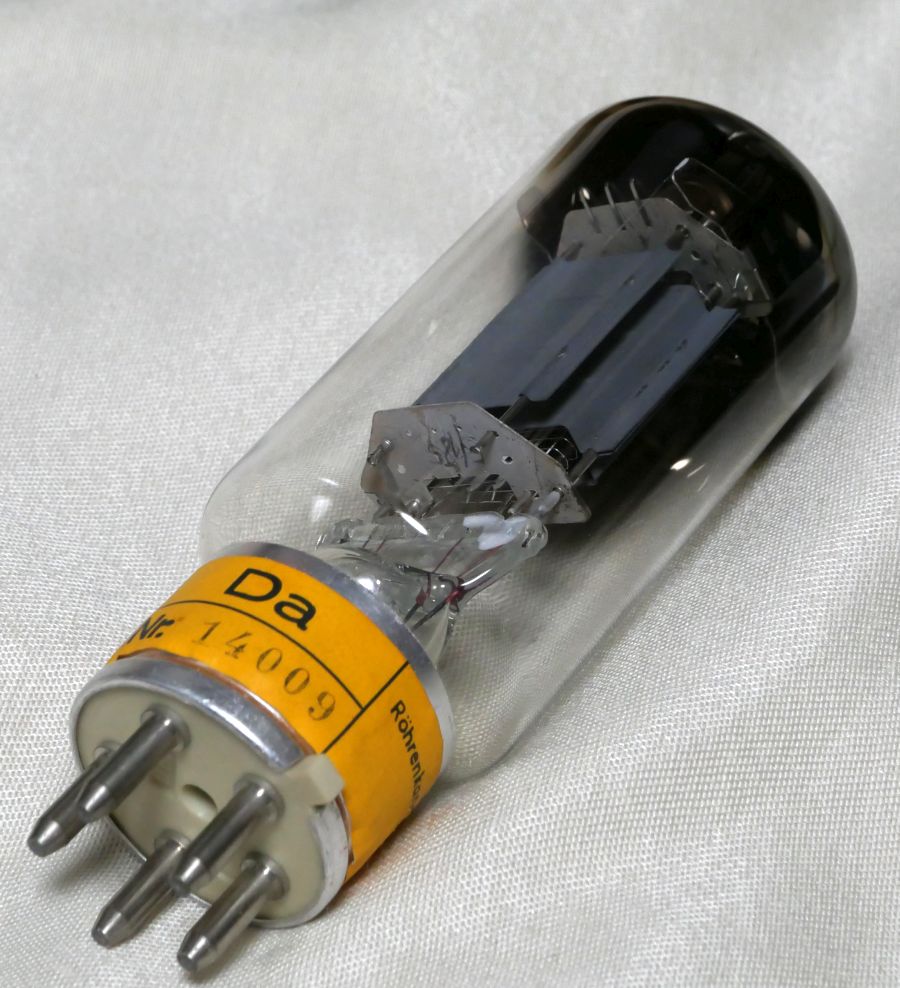

SIEMENSのDaという真空管を紹介します。

お店の通販で購入しました。
偶然にも特売価格だったので．．．。

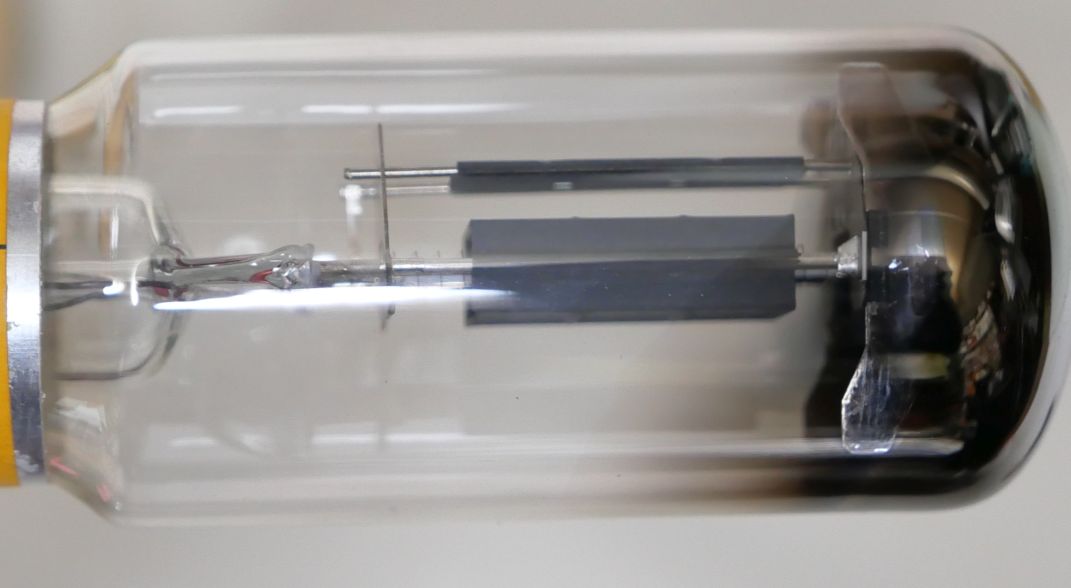

初期の板プレートの茄子型ではなく後期の寸胴なスタイルになっています。
（トップ排気の板プレートの2本組なんてまず出ないですし、出ても数十万円ですので我々庶民には手が出ません）

有名なC3ｇなどと同様に「ドイツ郵便」用の真空管です。
郵便局で真空管売ってたら、めっちゃ幸せになれると思いませんか？しかも記念切手ならぬ記念真空管とか。
（いや、ドイツ郵便社内の通信その他の業務で使用される真空管なので、一般向けではないです）

特長は、不思議な板。

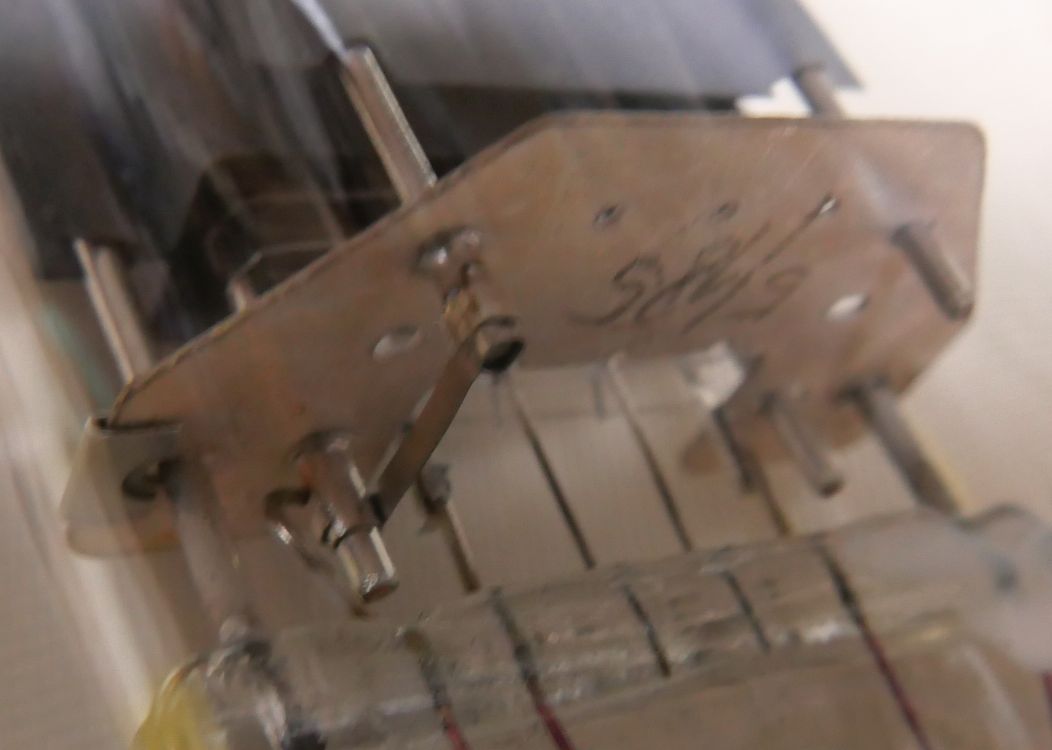

こんな間隔で板が付いています。

リボン1本で繋がっているので、放熱が目的とは思えません。

私はそれを「謎板」と命名しました。

そう思いませんか？

（因みにVALVOからもDaは出ていますが、VaALVOのDaには謎板はありません）

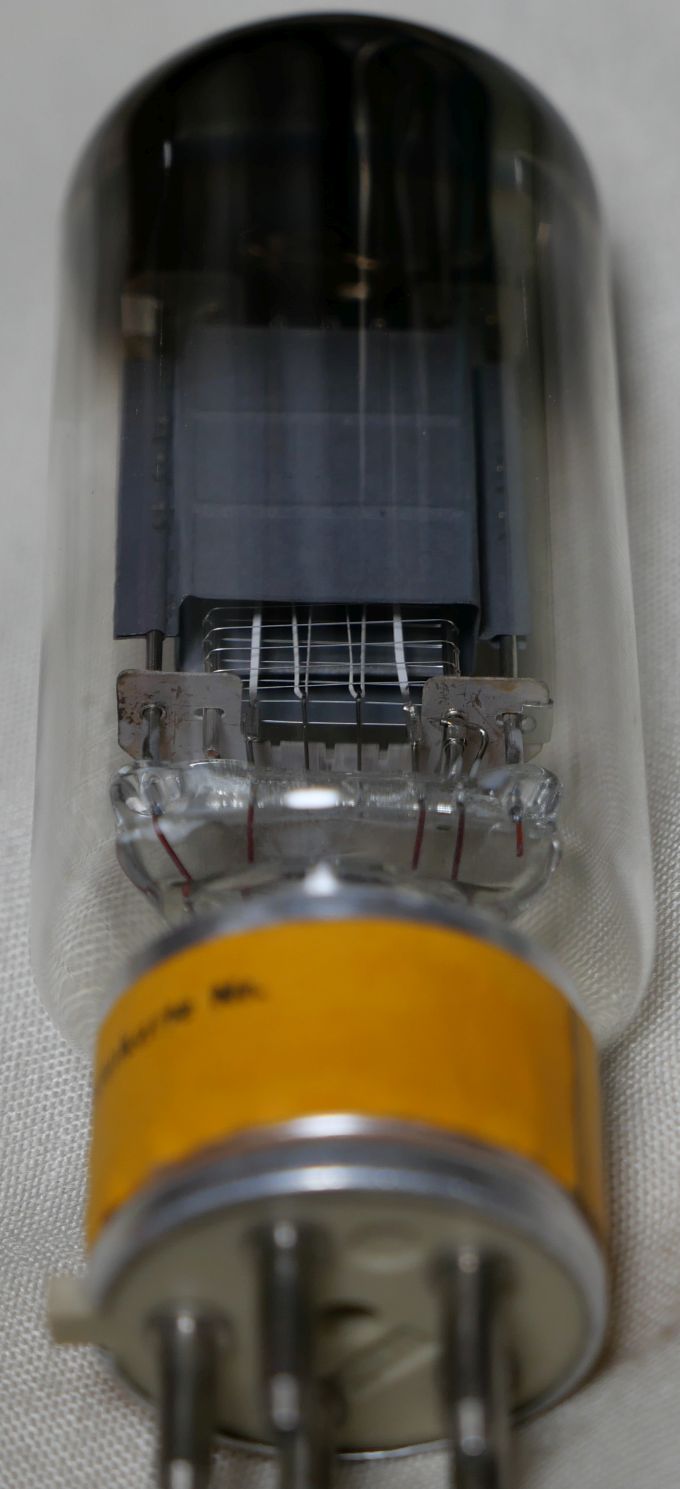

フィラメントは3点吊り。

余談；
Daではありませんが、BaとCaを使った 「Ba.Ca 古典球自作シングル真空管アンプの製作」 は必見です。
冗談抜きで必見です。
目の保養になります。

ところで買ったはよいものの、規格がわかりません。
Radiomuseumの「Da」 でピン接続とフィラメント電圧はわかりました。

特殊な5ピンで、ソケットの出っ張ったピン側から右回りで

・フィラメント
・グリッド
・無接続
・フィラメント

フィラメントはEf=5.8V,If=1.1Aであることはわかりました。

そう、E2dで使われる7ピン（6ピン＋センターピン）ではなく、Caで使われるほうです。

そうこうしているうちに、 EU Valveさんの「German Post tubes (Part 2)」 というページに辿り着きました。

Ep=220V
Eg=-30V
Ip=50mA
Pp=13W

これだけわかれば何とかなりそうです。
EU Valveでも書いていましたが、旧型よりプレートが小さいです。
ただし、旧型はニッケル板の裸プレートですし、新型はグレーのコーティングが施された近代的なプレートです。それを考えると旧型と新型ではプレート損失は同じなのかもしれません。

VT-62 真空管アンプの愉しみ「」 Ep（P-K間）が277Vの、かなり攻めた運用です。
（整流管を変更してB電圧を上げたと書いてあります）
個人的には240～250迄かなと思っています。

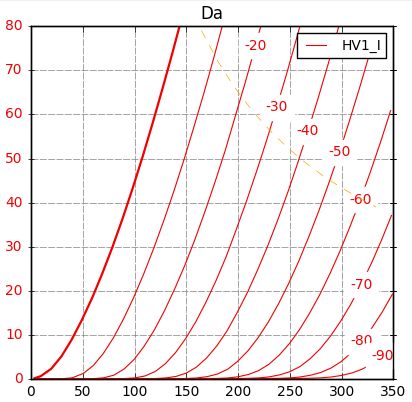

etracerで特性を測定してみましょう。

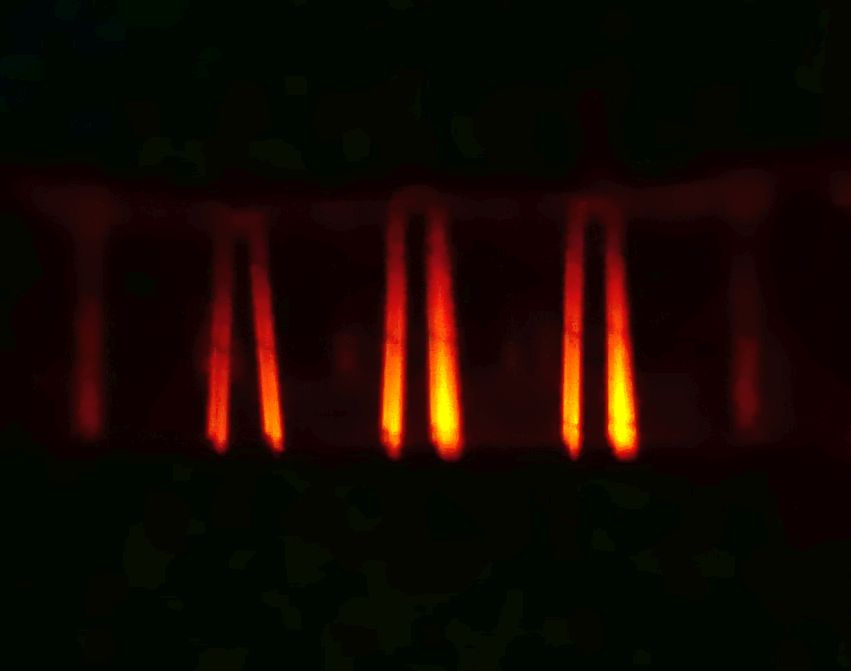

フィラメント点灯。

Ep220VでIp40ｍAになるところで測定します。

【1本目】製造番号14005
Ef=5.8V, If=1.10A

Ep=220V
Eg=-31.5V
Ip=40.09mA
rp=1526Ω
gm=2467μS
μ=3.8V/V

Efを落として確認します。
Ef=5.5V, If=1.04A

Ep=220V
Eg=-31.6V
Ip=40.12mA
rp=1523Ω
gm=2452μS
μ=3.7V/V

【2本目】製造番号14009
Ef=5.8V, If=1.10A

Ep=220V
Eg=-33.4V
Ip=40.14mA
rp=1505Ω
gm=2474μS
μ=3.7V/V

Efを落として確認します。
Ef=5.5V, If=1.04A

Ep=220V
Eg=-33.4V
Ip=39.93mA
rp=1507Ω
gm=2459μS
μ=3.7V/V

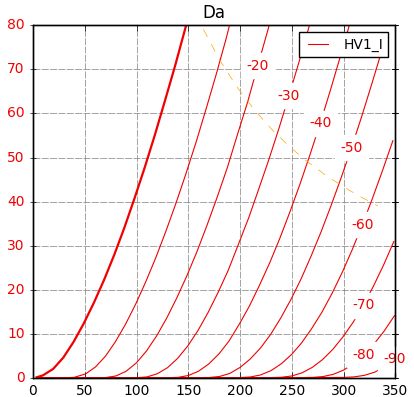

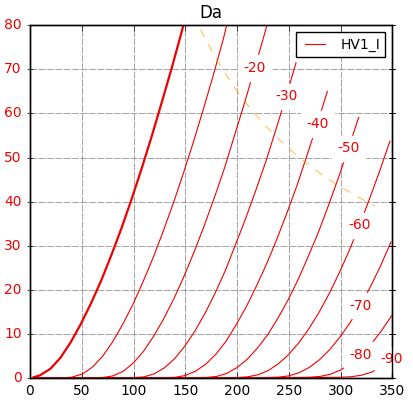

大変綺麗なカーブを描いています。
0.3VほどEfを下げても全く動じないほどエミッションが良好です。
新品もしくは殆ど使われていないようなコンディションかと。

Ep=220V, Ip=40mA, RL=5kΩで0.8W出ます。フルスイングでプレート電圧は+120V～+310Vくらい振れます。
200Vに落としても大体0.7Wなので、高能率なスピーカーであれば十分に鳴ります。
どうしても直線性の良いところを使いたいのであれば、220Vのほうが良さそうです。

しかしあの謎板は何だろう．．．．
