Oct 27, 2023

271Aという真空管

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

Western Electricの271Aという真空管を紹介します。

また真空管を買ったのか！
とか言わないでください．．．。（それを言われるとつらくて泣きます）

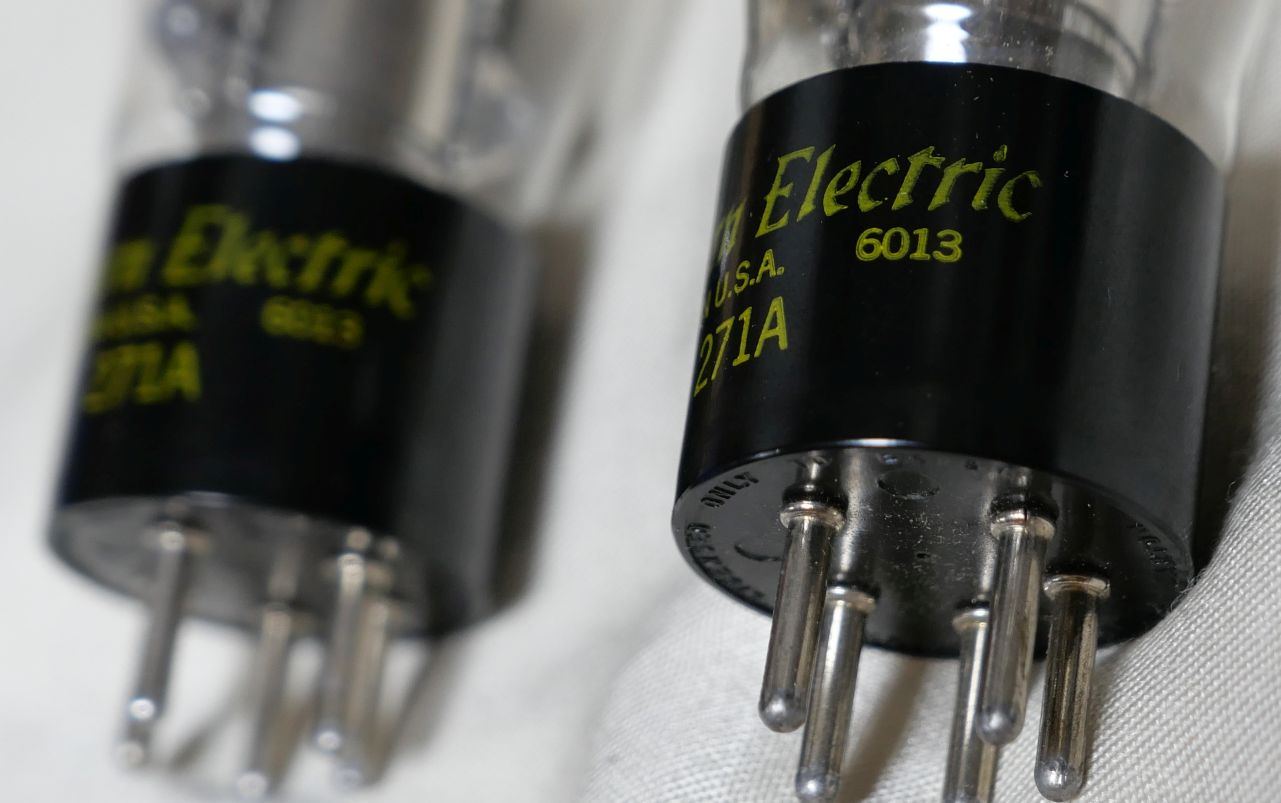

6013とプリントされています。1960年13週の製造でしょうか．．．。

見た目も新しいので、保守用として製造されたようにも思えますが、この6013がどういう意味なのかはわかりません。

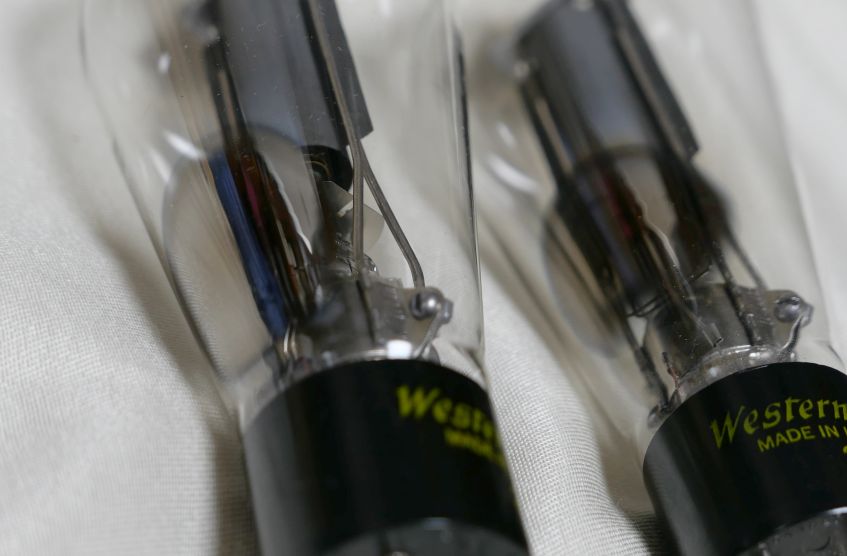

サイドにちょっとゲッターを飛ばしているだけ。

これで十分のようです。

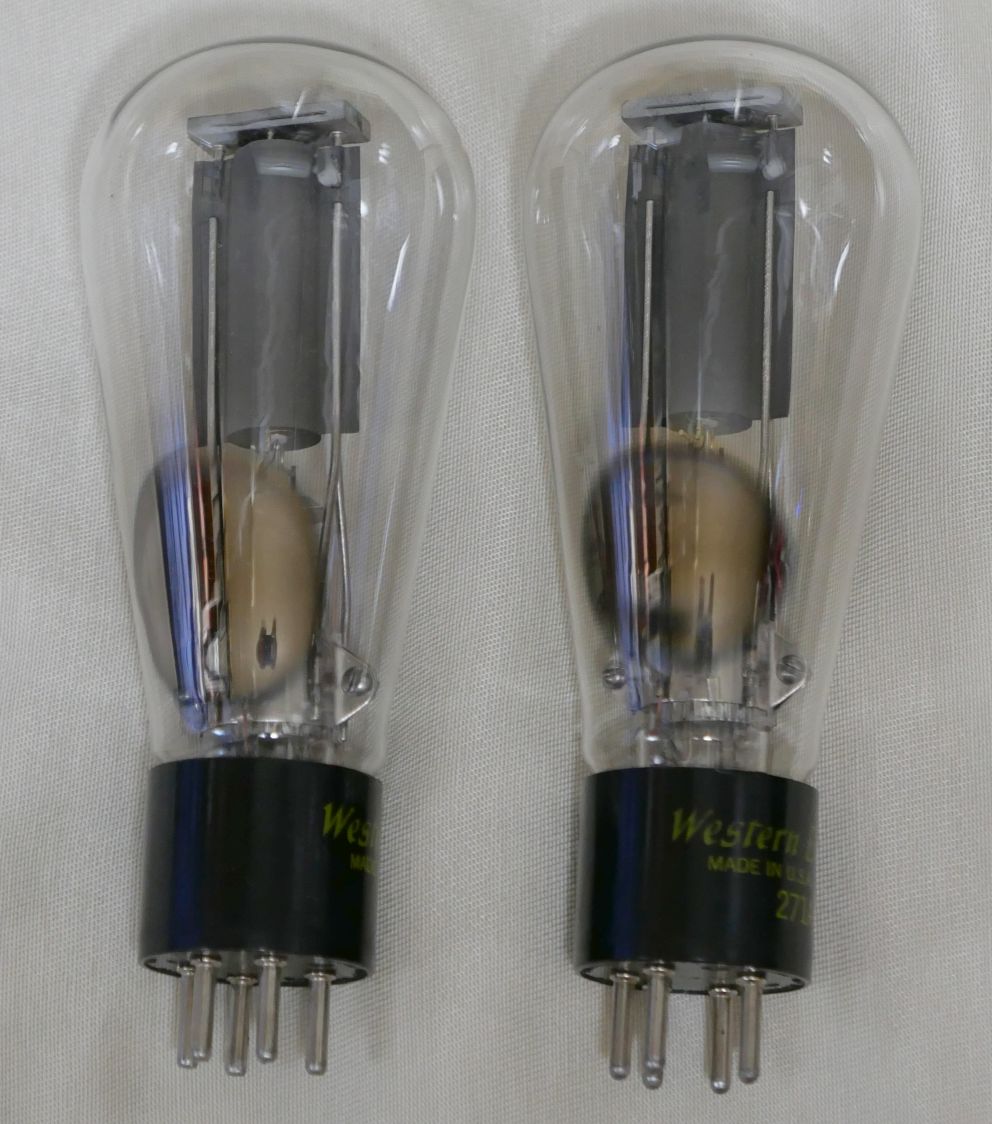

とても綺麗な造りです。

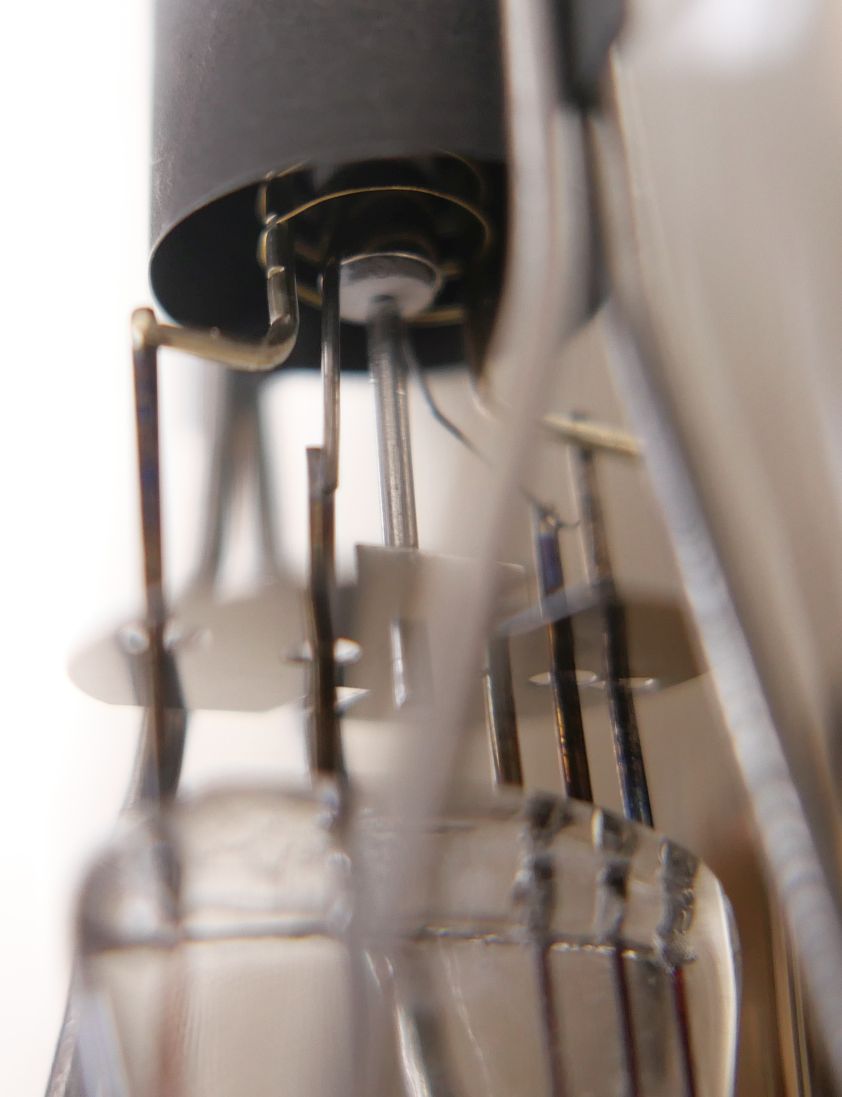

電極は円筒状ですね。
そしてカソードが太いです。

EU Valveの「W.E. tubes Part 2」

最新のものであれば、カソードの完成度も高くエミッションも安定しているかと思います。（．．．と期待しています）

規格は、 Frankさんの資料室の「271A」規格表 が参考になります。

規格によるとグリッドは+20Vまで許容しているようです。
プレート損失は直接書かれていませんが、動作例から約20Wあたりではないかと思います。
（400Vの54mAですと約22W、450Vの57.5で約26W）

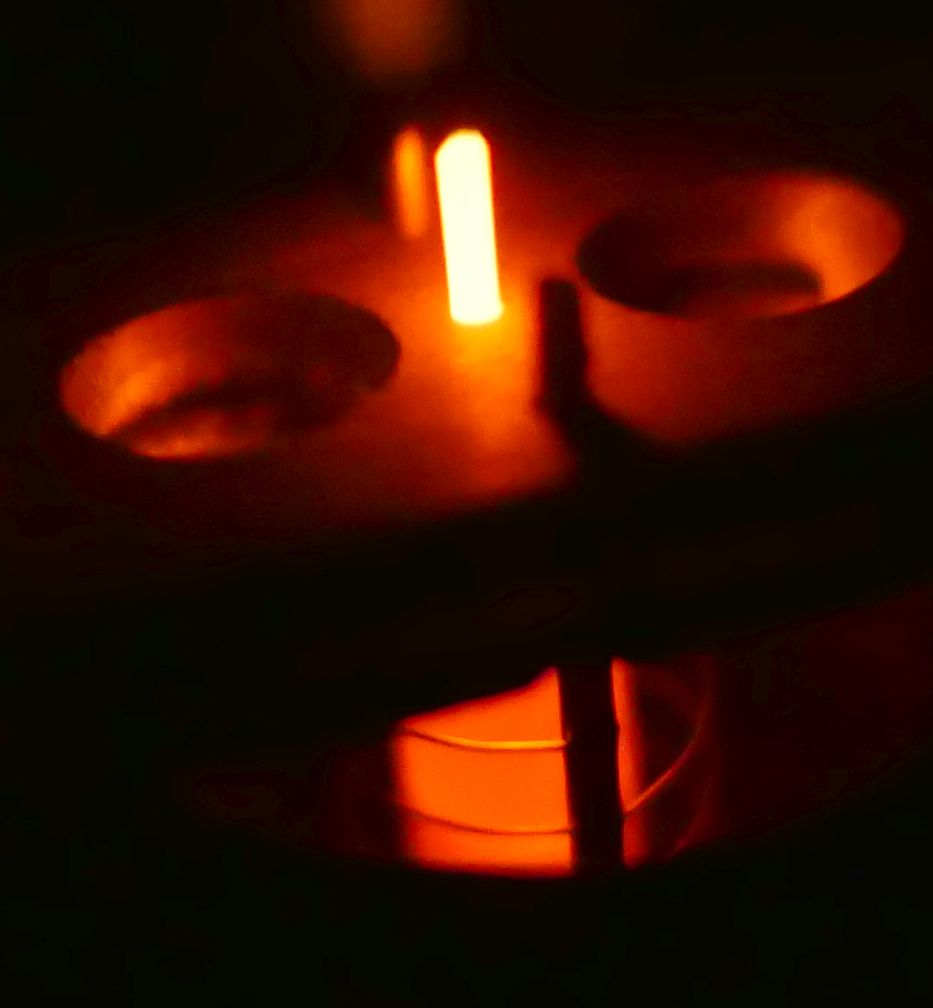

ヒーターを灯すとこのような感じです。

奥に鈍いオレンジ色に光る太いカソードが見えます。
5V2Aといえば、6.3V換算ですと1.6Aくらいですね。

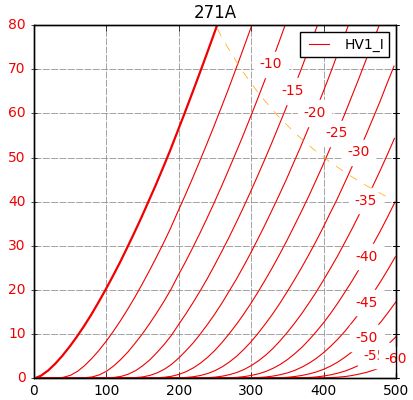

etracerで特性を測定します。
プレート損失のラインは前述の理由で、20Wに想定し設定しました。

これ以上高い電圧で動作させてもパワーは出るもののIpカーブが寝てきて歪みばかりが目立ちます。
もう少し低い電流（35mAくらい）でも良さそうです。
プレート損失とパワーと歪率の丁度良い落とし所かなと私個人は思っています。

【1本目】

5.0V, 1.98A

Eg=22.2V
Ip=40.08mA
rp=2774Ω
gm=3034μS
μ=8.4V/V

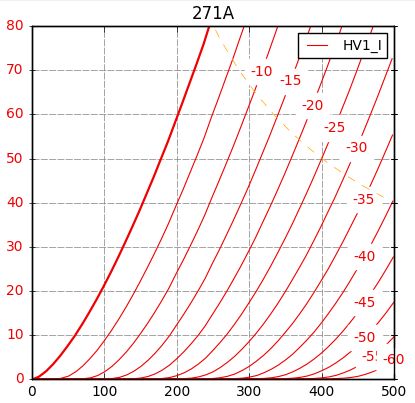

【2本目】

5.0V, 1.99A
Ep=350V
Eg=22.0V
Ip=39.88mA
rp=2870Ω
gm=2894μS
μ=8.3V/V

直線性はそれほど良くないです。
感度は良いですがrpが高目です。
理想的には負荷は8～10kΩですが7kΩで良いと思います。
350V40mA7kΩ負荷で最大出力1.3W歪率4%。
これで十分ではないかと思います。

しっかりした構造の真空管で、ヒーター電力も大きく力強く感じますね。
とても魅力的な真空管だと思います。
