EL152という真空管

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

TELEFUNKENのEL152という真空管を紹介します。

4本は手持ち、2本は知人から譲ってもらいました。

規格に関しては、 Frankさんの資料室の「EL152」規格表 が参考になります。

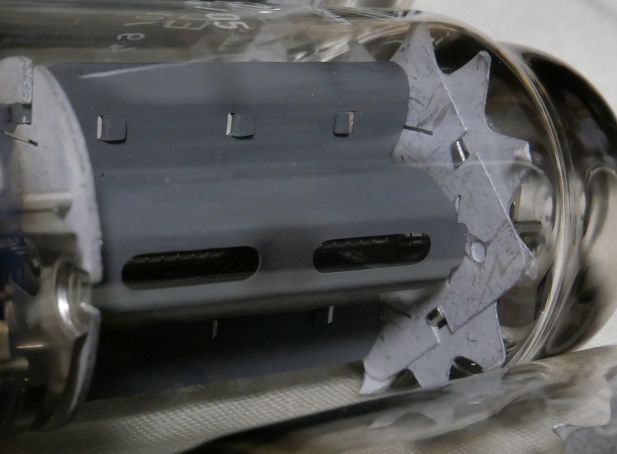

しっかりした構造です。

わくわくしますね！

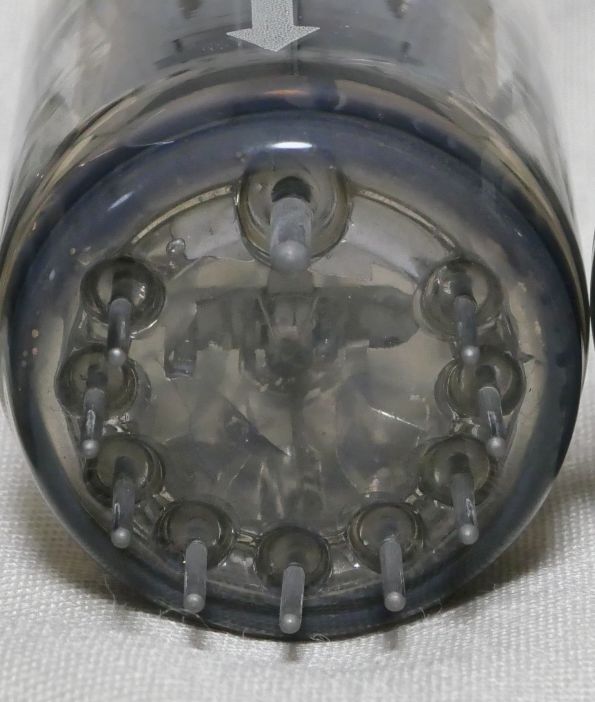

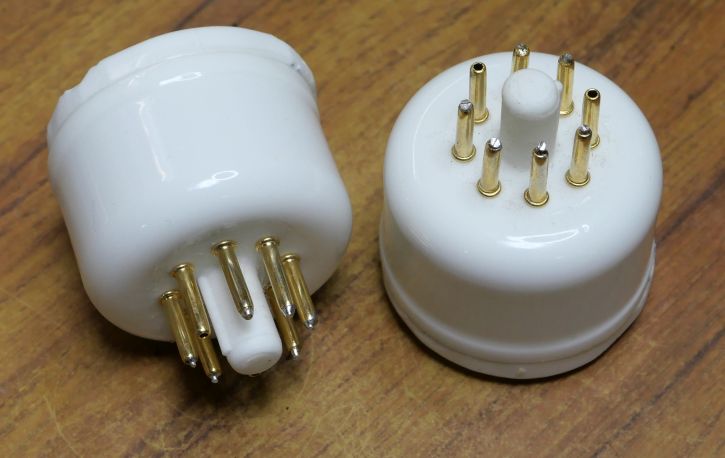

ただ、見ての通りの特殊なピン配置です。

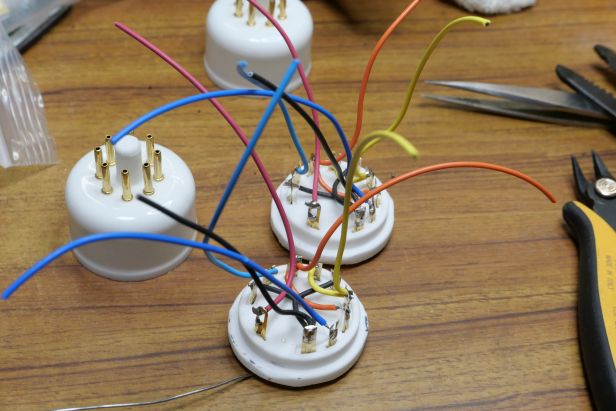

そこで、これに使えるソケットとオクタルピンの袴を買ってきて、アダプタを自作することにしました。

因みにソケットはシャーシネジ止めの耳が付いていますので、グラインダーにセラミック用の刃を取り付けてカットしました。

あとで「失敗した！」と思ったのはシールドのピンをカソードに接続しなかったことです。
まぁいいか、今回は測定で発振しなければ。ダメなら作り直せば良いし．．．。

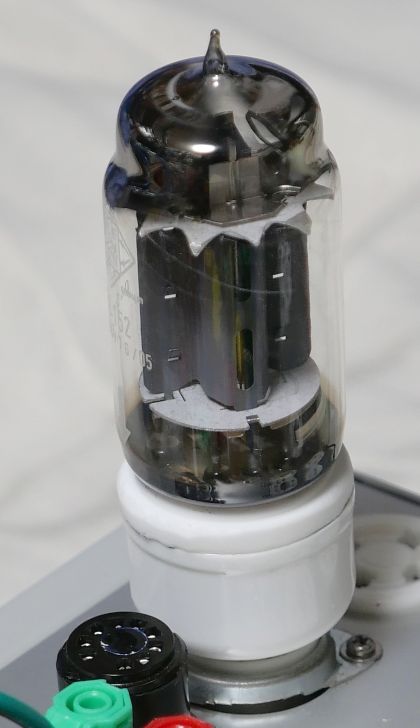

さっそくソケットアダプタに真空管を挿してみました。

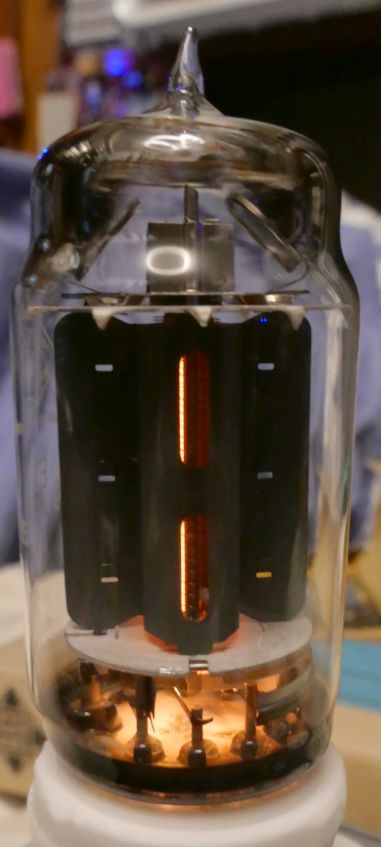

ヒーターを点灯するとこのような感じ。

真空管の向きからすると横から見る感じ。

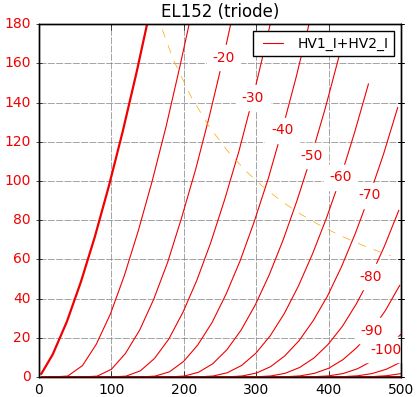

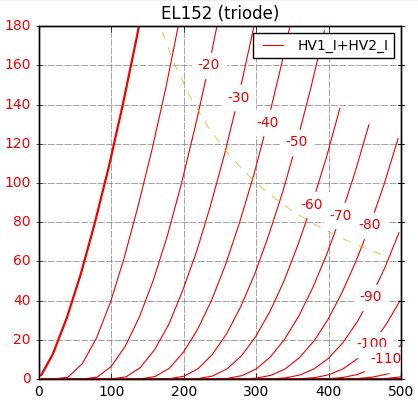

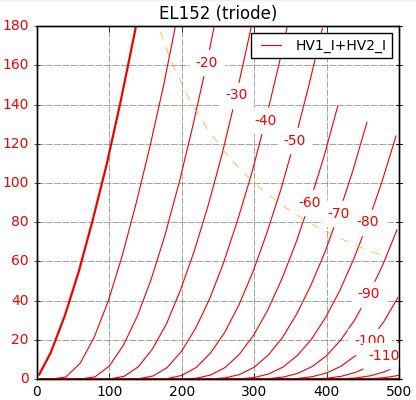

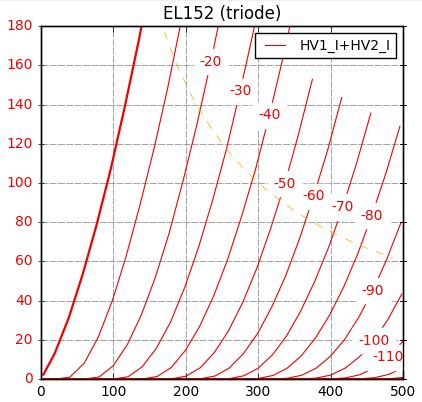

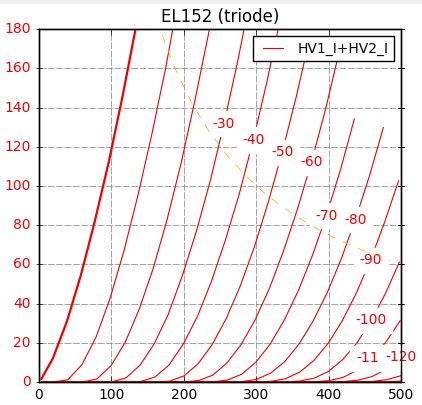

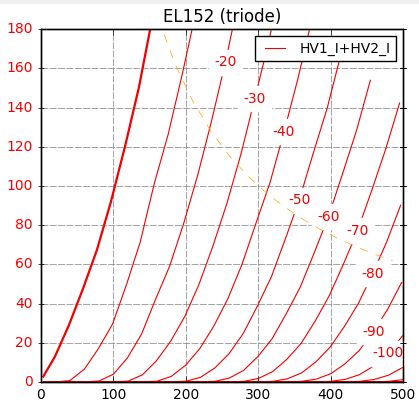

では、etracerで三結特性を測定してみましょう。
280Vで70mAたっぷり流れるところを見ます。

【1本目】0093

Eh=6.3V, Ih=1.47A
Ep=280V
Eg1=-42.1V

Ig2=1.86mA
rp=941Ω
gm=4875μS
μ=4.6V/V

【2本目】0446

Ep=280V
Eg1=-41.9V
Ip+Ig2=70.46mA
Ig2=1.77mA
rp=929Ω
gm=4909μS
μ=4.6V/V

【3本目】0449

Eh=6.3V, Ih=1.49A
Ep=280V
Eg1=-42.5V
Ip+Ig2=70.14mA
Ig2=1.78mA
rp=939Ω
gm=4847μS
μ=4.6V/V

【4本目】0451

Eh=6.3V, Ih=1.49A
Ep=280V
Eg1=-41.9V
Ip+Ig2=70.25mA
Ig2=1.92mA
rp=952Ω
gm=4804μS
μ=4.6V/V

【5本目】0454

Eh=6.3V, Ih=1.49A
Ep=280V
Eg1=-38.7V
Ip+Ig2=70.35mA
Ig2=1.88mA
rp=982Ω
gm=5017μS
μ=4.9V/V

【6本目】2825

Eh=6.3V, Ih=1.42A
Ep=280V
Eg1=-38.3V
Ip+Ig2=70.05mA
Ig2=1.77mA
rp=999Ω
gm=4798μS
μ=4.8V/V

ハイgm管であることがわかります。
バラツキはありますが、3ペア揃う感じです。
そして三結ではrpが低くなります。きっと力強い音が．．．。
直線性もそれほど悪いと感じません。これはいい音がしそうですね！
三結では-40V以上のバイアス電圧を必要としますので、TU-8200Rでは厳しいですね。
プレート損失は30Wで6L6クラスですが、6L6互換のような動作はしません。ここは何か工夫が要りそうです。
