Dec 31, 2023
テーマ： オーディオ機器について(3922)
カテゴリ： 真空管
TUNGSRAMのPP4101という真空管を紹介します。
ebayで偶然見つけて訳もわからず購入しました。
どうやらE443HやRES964同等とか。
規格は Frankさんの「E443H」規格 が参考になります。

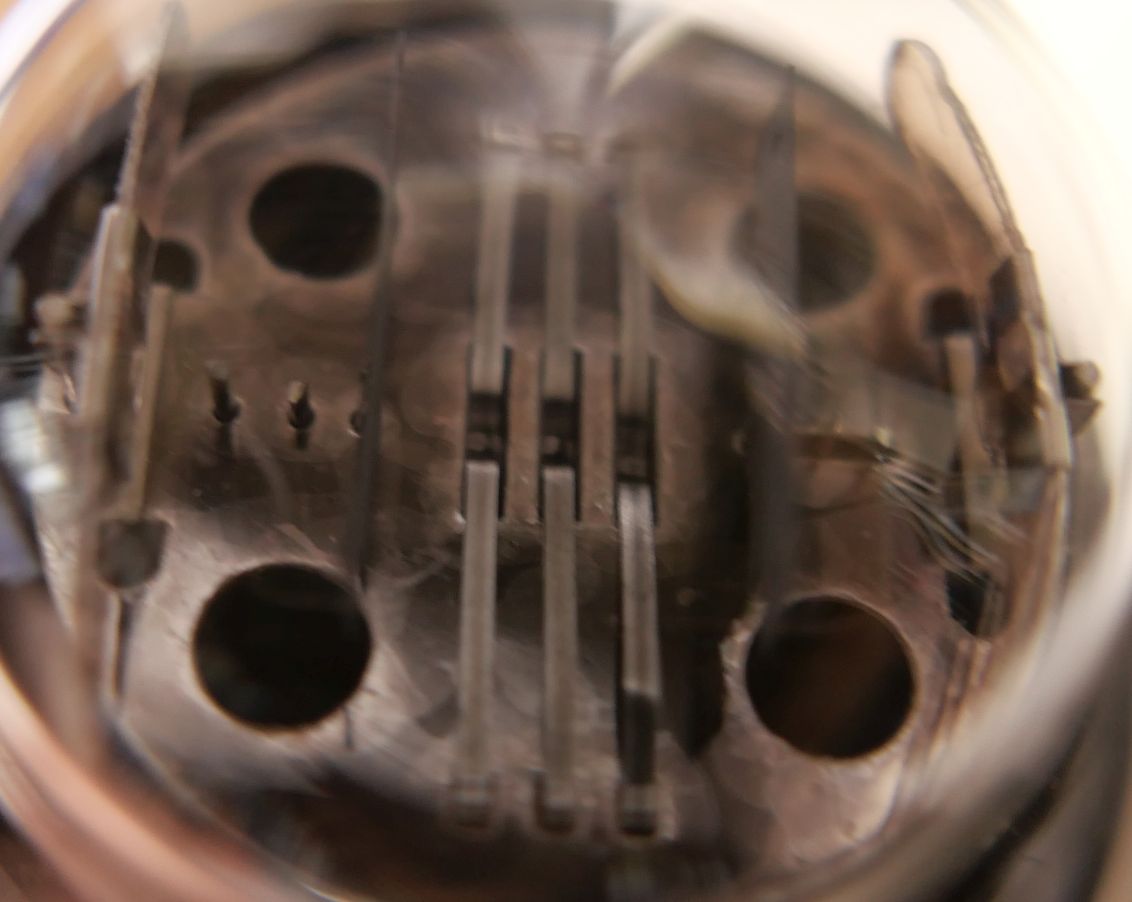

フィラメントは独特の吊り方で、両側から吊っているのでしょうか．．．。
この構造は初めて見ました。

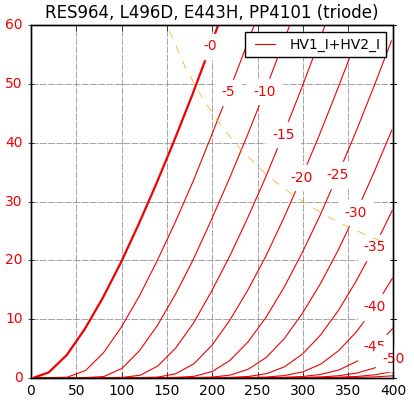

etracerで三結特性を特性をみましょう。
Ep250Vで27mAになるところで測定します。
Ef=4.0V, If=1.01A
Ep=250V
Eg1=17.1V
Ip+Ig2=27.00mA
Ig2=4.12mA
rp=2738Ω
gm=2966μS
μ=8.1V/V

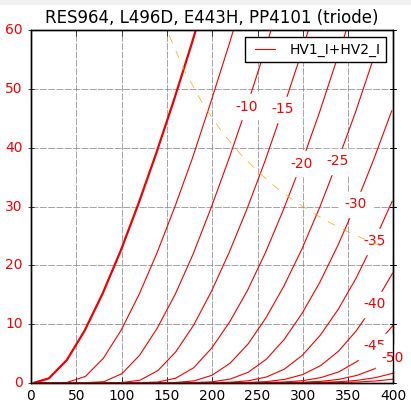

【2本目】
Ef=4.0V, If=1.04A
Ep=250V
Ip+Ig2=27.11mA
Ig2=4.74mA
rp=2919Ω
gm=2707μS
μ=7.9V/V
以前、酷いエミ減で泣いた RES964 より全然良いですね。（笑）
アメリカの球でいう 47 に近い感じでしょうか．．．。
RES964やE443Hより47のほうが安いので、これから買う人は悩みますよね．．．。
ebayで偶然見つけて訳もわからず購入しました。
どうやらE443HやRES964同等とか。
規格は Frankさんの「E443H」規格 が参考になります。
フィラメントは独特の吊り方で、両側から吊っているのでしょうか．．．。
この構造は初めて見ました。
etracerで三結特性を特性をみましょう。
Ep250Vで27mAになるところで測定します。
Ef=4.0V, If=1.01A
Ep=250V
Eg1=17.1V
Ip+Ig2=27.00mA
Ig2=4.12mA
rp=2738Ω
gm=2966μS
μ=8.1V/V
【2本目】
Ef=4.0V, If=1.04A
Ep=250V
Ip+Ig2=27.11mA
Ig2=4.74mA
rp=2919Ω
gm=2707μS
μ=7.9V/V
以前、酷いエミ減で泣いた RES964 より全然良いですね。（笑）
アメリカの球でいう 47 に近い感じでしょうか．．．。
RES964やE443Hより47のほうが安いので、これから買う人は悩みますよね．．．。
