Feb 24, 2024

5992という真空管

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

Bendixの5992という真空管を紹介します。

6V6系ではありますが、軍用ということで耐震性などが高められているようです。

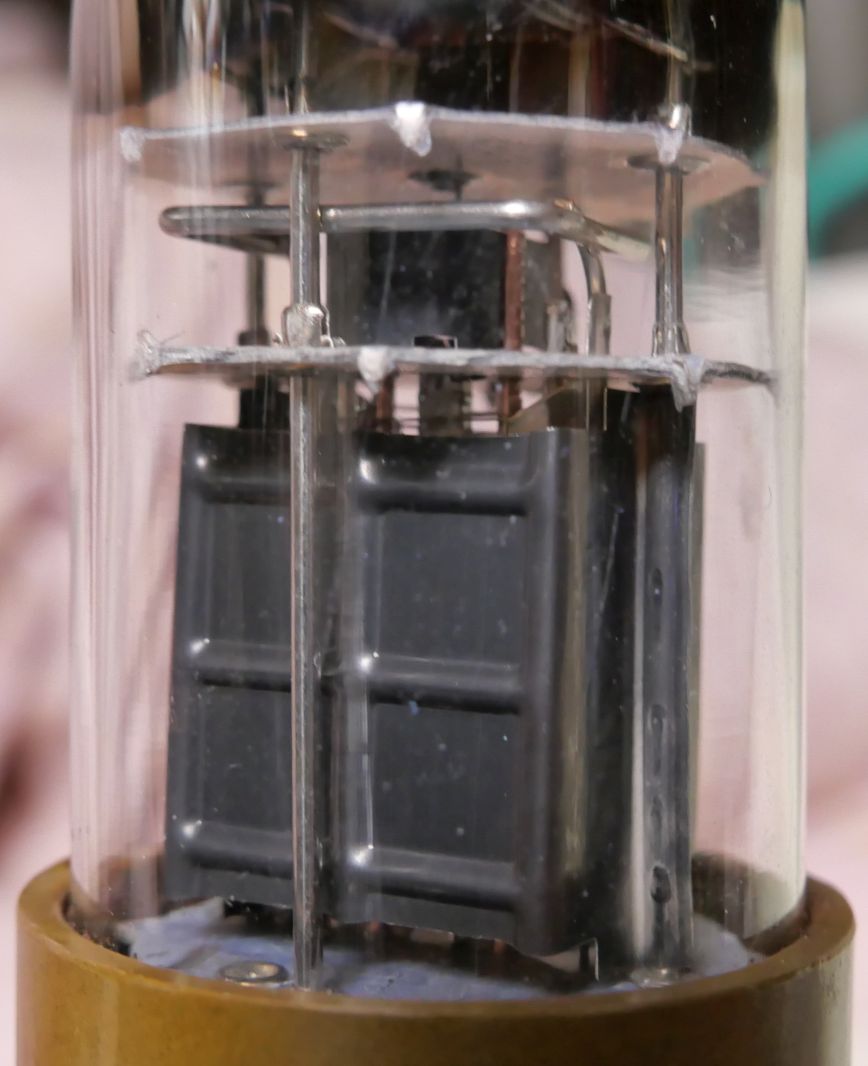

リブの入ったボックスプレートです。

6V6とは随分と形状が異なります。

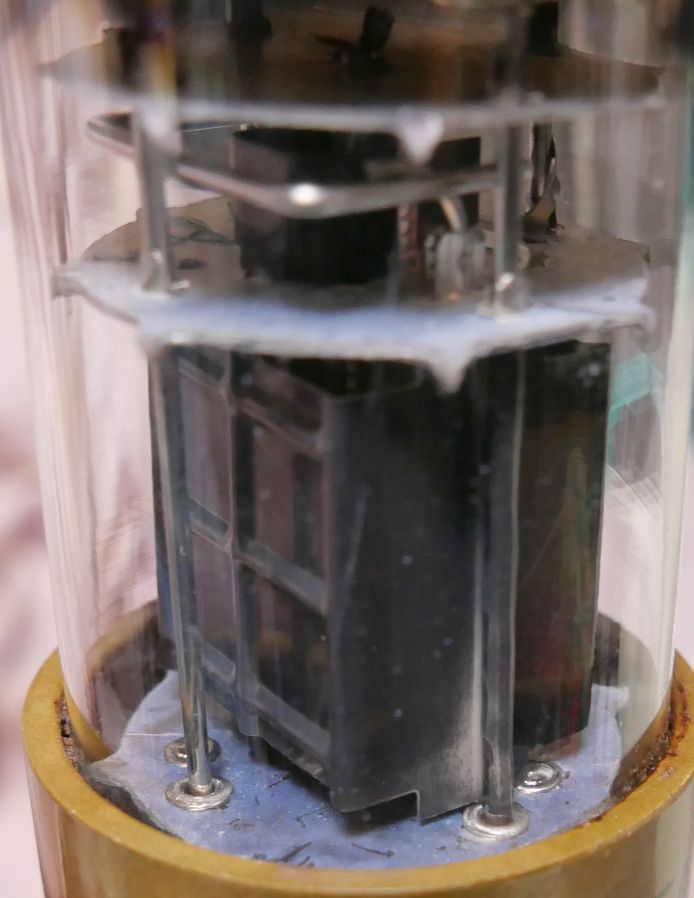

低く身構えた姿は、耐震性を向上するためでしょう。

かなりしっかりした造りですね。

規格は、真空管(Electron tube) 規格表データベース
「5992」規格表が参考になります。

6V6同様にプレート損失12Wです。

耐震性を上げるためにカソードは分厚く出来ており、暖まるまで1分近く掛かります。

試聴レポートは オッカイポの旅「真空管小研究　Bendix5992」 も興味深いですね。

etracerで三結特性を測定しましょう。
6V6と同じ条件でいきます。

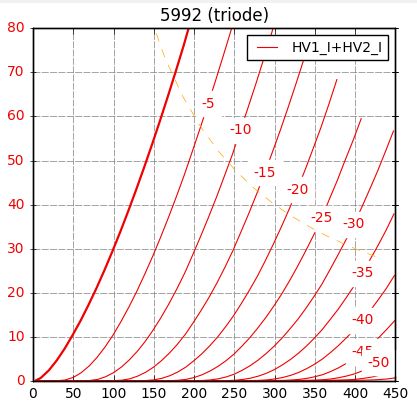

【1本目】

Eh=6.3, Ih=V0.61A
Ep=250V
Eg1=-14.5V
Ip+Ig2=35.09mA
Ig2=2.57mA

gm=3894μS
μ=9.2V/V

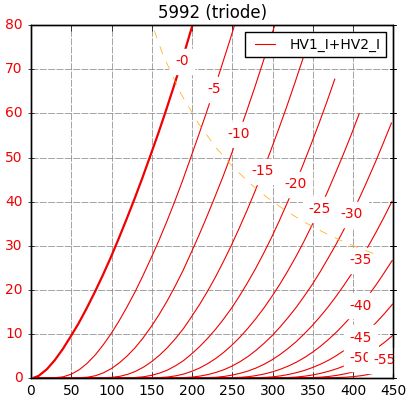

【2本目】

Eh=6.3, Ih=V0.61A
Ep=250V

Ip+Ig2=35.08mA
Ig2=2.66mA
rp=2434Ω
gm=3796μS
μ=9.2V/V

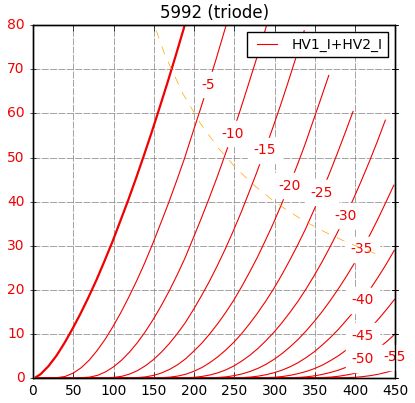

【3本目】

Eh=6.3, Ih=V0.61A
Ep=250V
Eg1=-13.7V
Ip+Ig2=35.12mA
Ig2=2.63mA
rp=2368Ω
gm=4059μS
μ=9.6V/V

【4本目】

Eh=6.3, Ih=V0.61A
Ep=250V
Eg1=-15.3V
Ip+Ig2=35.11mA
Ig2=2.27mA
rp=2267Ω
gm=3953μS
μ=9.0V/V

三結特性においては、6V6とほぼ相違ないかなと思います。

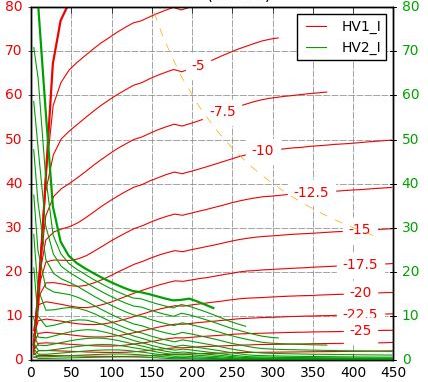

ところで、ビーム管接続の特性を見てください。

この1本が特に酷いのですが、他の3本も大体似たような傾向があり、170V前後のところに段付きが出ます。
5992のビーム管接続は左肩下がりが酷く、途中の段付もあるのでオーディオ向けとしては推奨できません。（あくまで私個人の意見です）
「耐震性のある球だから音も良いだろう」とか、 それは幻想 ですので。と、私の心の中の「創〇の館」先生が仰っています（笑）

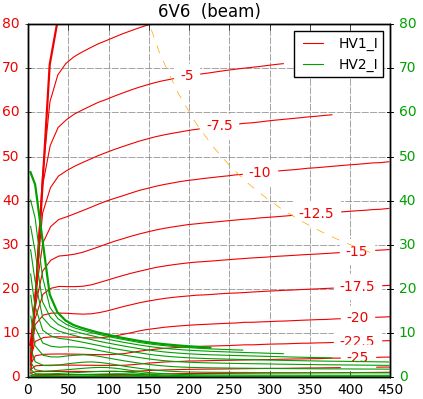

因みに日立の6V6のビーム管接続はこちら。

全然違いますよね。

三結で使うなら全く問題なく使えますが、市場で異常に高騰した価格でわざわざ購入するのは．．．。（もちろん「希少球だから欲しい」ということで買うなら構いません）

etracerはIpカーブを描ける便利さはあるものの、真空管の素性の悪さも見せてしまうので、それはそれで悩ましいですね。
悪い特性を目にしてしまうと「ああ、これは見なければよかった．．」と思うこともしばしばあります。（笑）
