Mar 23, 2024

M7という真空管

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

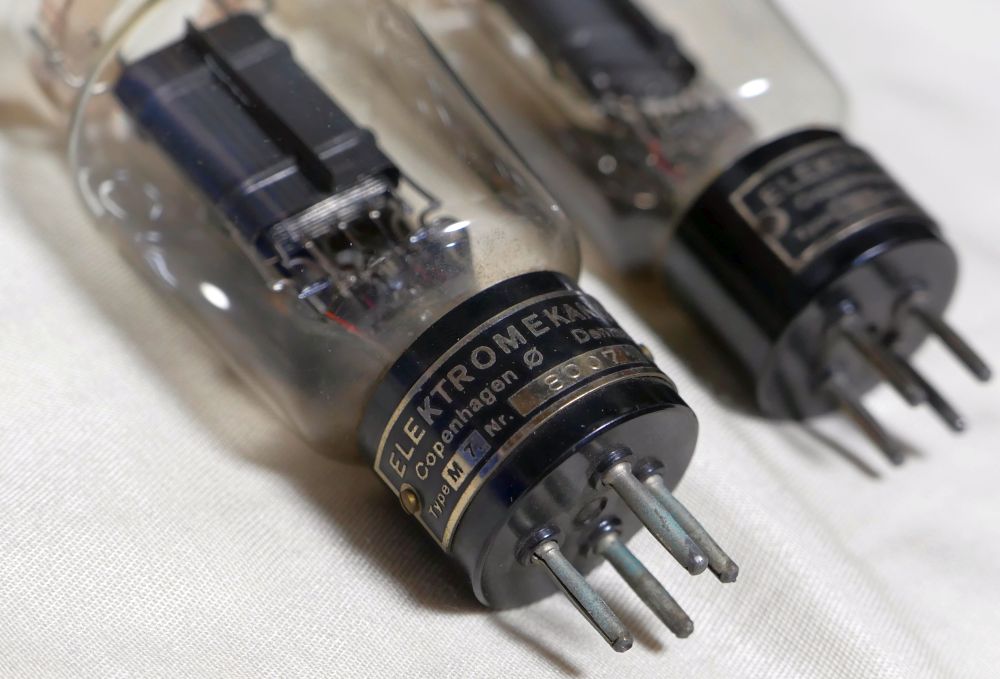

デンマークELEKTROMEKANOのM7という真空管を紹介します。

譲って頂いた方の情報によりますと U4AB とほぼ差し替え可能」 のようです。

Radiomuseum によると、U4F同等と書かれています。
Frankさんの資料室の「M.P.Pedersen真空管規格表」 が参考になります。
どうなんでしょうね。U4Fを持っていないので何ともいえません。

ELEKTROMEKANO社についてですが．．．
デンマークのコペンハーゲンに本社を置く小さな会社で、船舶用受信機と送信機と数種類の真空管を製造していたようです。
しかしこの社名での活動は長くは続かず、後にM.P.Pedersen社に吸収合併されたとのこと。

ちょっと有り難みがあります。

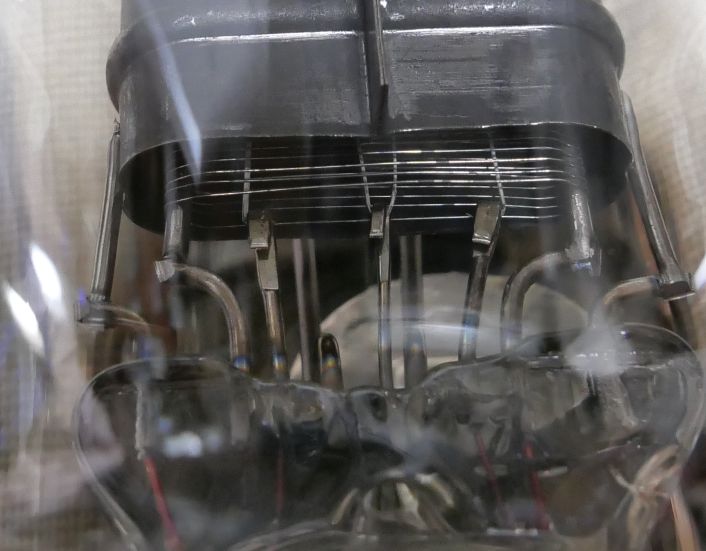

フィラメントはオーソドックスな2点吊り。

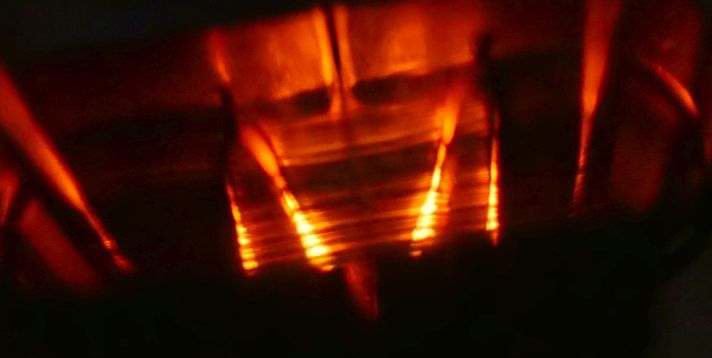

フィラメントを点灯するとこんな感じです。

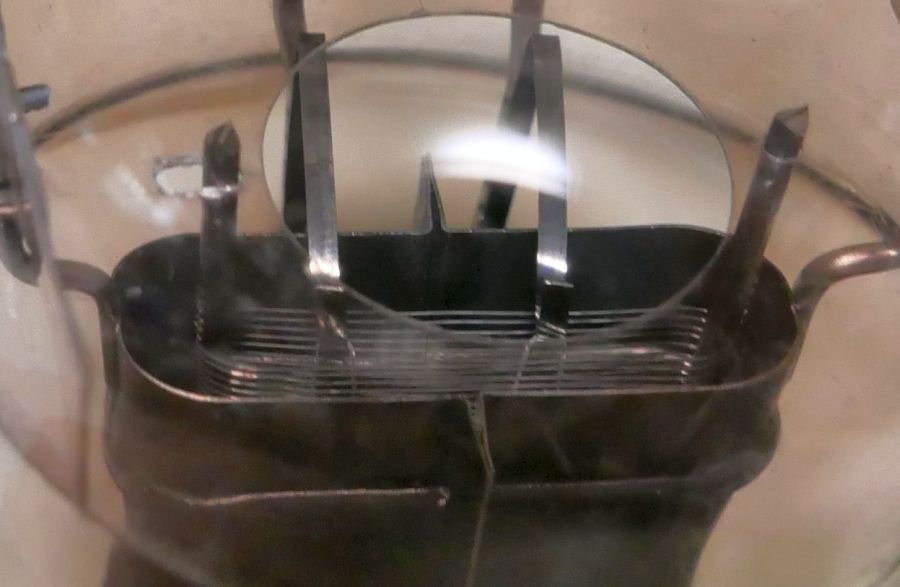

なかなか良い造りです。

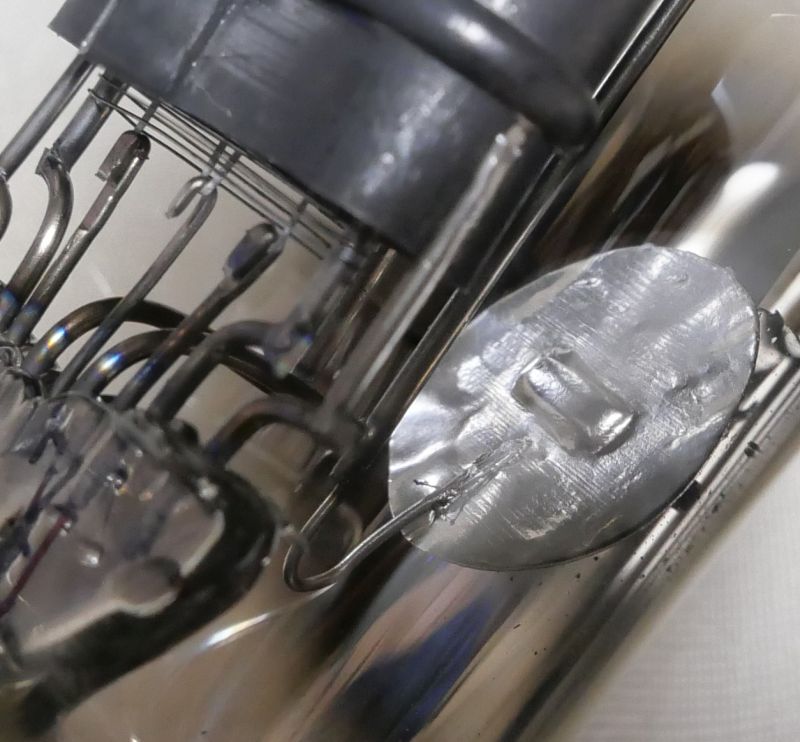

ゲッターが個性的。

規格は Radiomuseum に情報がありますが、殆ど書かれていません。
あと Pauls Rohren の記事が参考になりそう。
Ef=4.0V, If=1.0A, Ep=500V, Ip=35mA, Eg=+10V

プレートの大きさからするとプレート損失は10～12W程度かと思われます。

etracerで特性を測定してみましょう。

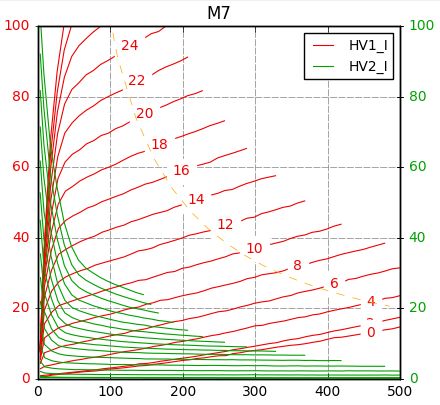

【1本目】

Ep=280V
Eg=+9V
Ip=30.91mA
Ig=4.70mA
rp=16860Ω
gm＝3847μS
μ=64.9V/V

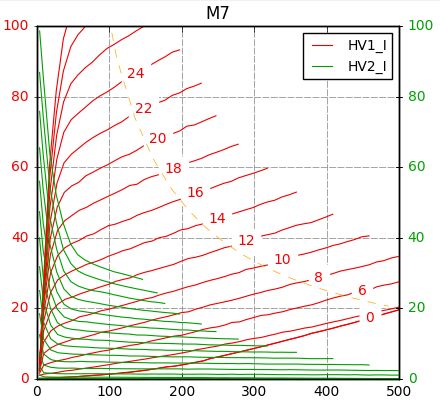

【2本目】

Ef=4.0V, If=0.96A
Ep=280V
Eg=+10V

Ig=4.61mA
rp=18638Ω
gm＝3926μS
μ=73.2V/V

では、 U4AB に比べたとき、どうなのでしょう。

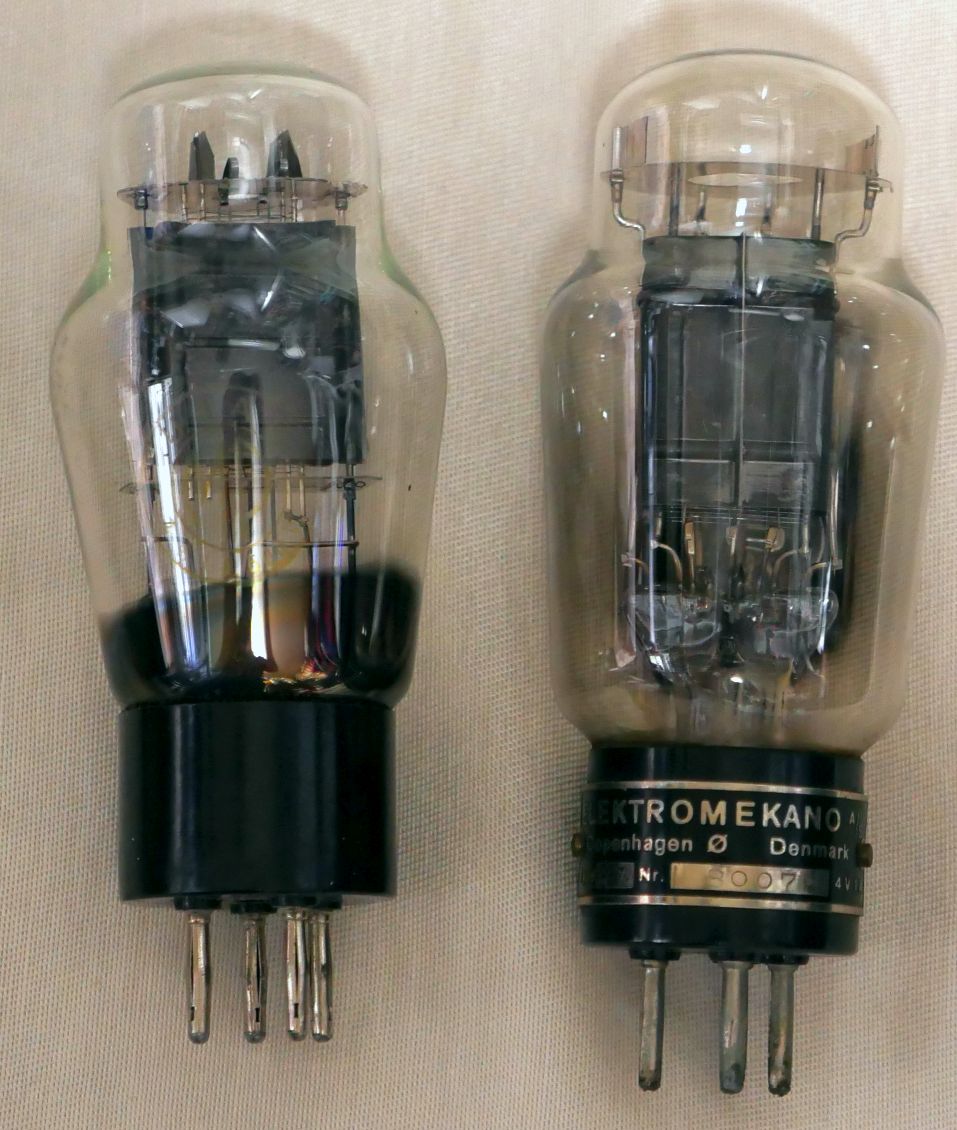

見た目はU4ABは横に広くM7は縦に長く、面積的には大体同じです。
電気的には、若干ですがM7のほうが感度が高いですがほぼ互換です。
U4ABがバイアス電圧+12V中心に動作するとなるとこちらのM7はバイアス電圧+10V中心くらいです。
大体似たようなIpカーブですので、バイアス電圧を少し調整すればすぐに使える印象ですね！

手持ちで初めてのELEKTROMEKANO社製品です。（というか、この球がきっかけで知った会社名です）
こういう真空管は銘球と異なりリセールには不利ですので、私たち謎球好きの独壇場です。（笑）

謎球、大好き！＼(^o^)／
