6AK5系の真空管（171A、6J1、5654など．．）

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

6AK5という真空管を紹介します。

6AK5は同等管や類似管が多くあるようですね。
私の調べたところですと、以下のようですが、まだ他に型番があるかもしれません。
写真は手持ちのものから幾つか選びました。

6AK5の規格は 真空管(Electron tube) 規格表データベース「RCA 6AK5規格表」 が参考になります。

★6AK5
一番一般的なものです。

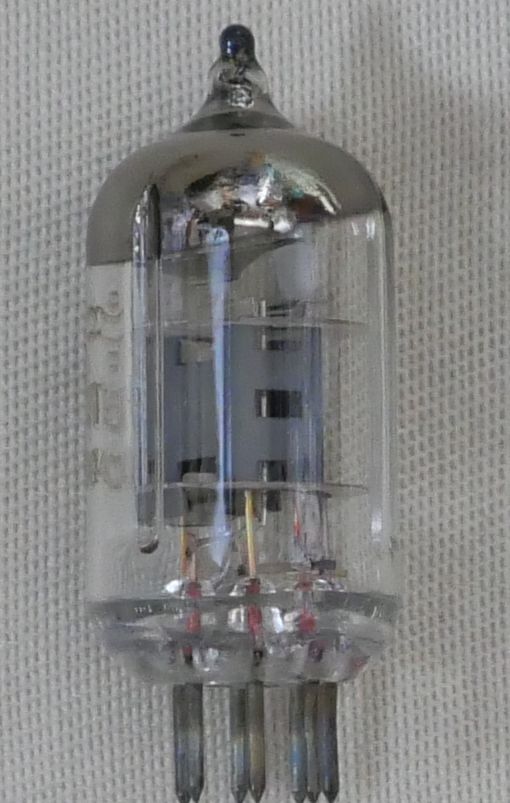

写真は手持ちの中から東芝を選びました。

6AK5の前身といわれています。
私は6AK5用変換アダプタを買って使っています。

電極が横に倒されているのは、ベースのピンまで多分最短距離で配線する為でしょうね。

★5654/6AK5W
6AK5の高信頼管だとか．．。

手持ちの一部ですが、左からNEC、日立、TEN、SYLVANIA、GE、RTCです。

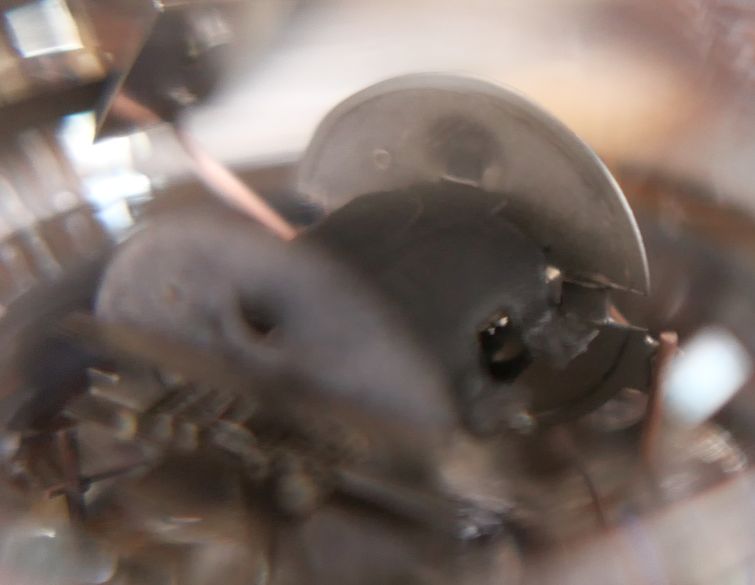

NECは上にシールドのようなものが見えます。
RTCはプレートの窓が円ですね。

★6J1-T

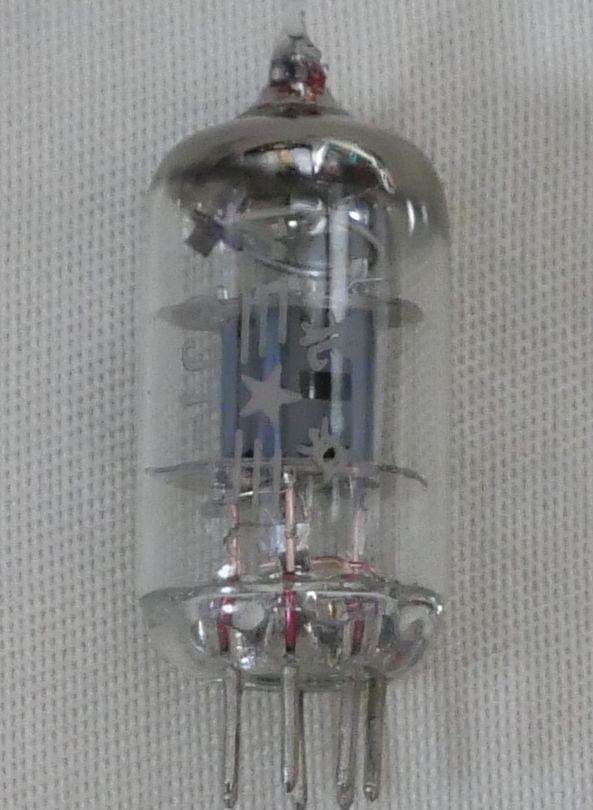

中国製です。手持ちは1971年です。

★6J1P(6Ж1П)

★6J1P-V(6Ж1П-B)

★6J1P-EV(6Ж1П-EB)

6J1Pの高信頼管として販売されているものです。
写真右側は金メッキ足です。（絶対怪しい）

★403Aや403B

★M8100

妙に印字が綺麗なので何とも怪しいです。（私はMullardが特に好きではないので、割とどうでもいいですが）

★EF95
EF95のプリントされたものは持っていません。（私はコレクターではないので．．．）

★CV4010
CV型番もあるようですね。

6AK5あるいは同等管は、気付かぬうちに使っているものです。
よくある中国製プリアンプには6J1Pが三結で使われていますし、私が愛用している TUBE-01J も初段が6AK5同等管の6J1Pの三結です。

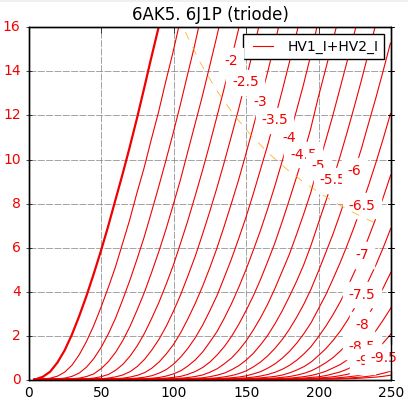

代表として東芝6AK5の三結特性を測定します。

Ep=120V
Eg1=-2.8V
Ip+Ig2=5.11mA
Ig2=1.23mA
rp=5690Ω
gm=4434μS
μ=25.2

120Vの5ｍAでのμは26程度です。実働で20倍くらいでしょうか。
2段構成のアンプだと割とギリギリかな。
もう少し電流を流しても28あるかないか。
巷ではμ=40説もありましたが、実測ではそれを確認することは出来ませんでした。

6AK5の前身と云われる171A/VT-269の三結特性も測ります。

Ep=120V
Eg1=-2.4V（6AK5より0.4V浅い）
Ip+Ig2=5.04mA
Ig2=1.23mA
rp=6976Ω
gm=4047μS
μ=28.2

コンディションの問題かわかりませんが、
手持ちのものに限って云えば、171A/VT-269は6AK5に比べてgmが低くrpとμが高い傾向にあるようです。
ただ負荷抵抗を入れた実際の動作で、それほど変わらないかもしれません。

真空管は好みや用途で色々なものが選べますし、音や性能にこだわらず自由に選んでも全く問題ないです。
「みんなちがって、みんないい」
と私は思っています。
