Jun 23, 2024

6AK6という真空管

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

6AK6という真空管を紹介します。

手持ちはTENのオレンジプリント。
6AU6程度の小さい真空管ですが、これでも出力管です。

6AK6の前身となる真空管は、前回紹介した 6G6G です。
6G6G同様に僅か6.3V0.15Aのヒーター電力で動作します。

規格については 真空管(Electron tube) 規格表データベース「RCA 6AK6」 が参考になります。

ではetracerで測定してゆきます。
6G6G と同じにします。

【1本目】
三結

Ep=180V
Eg1=-9.2V
Ip+Ig2=11.96mA
Ig2=1.70mA
rp=4974Ω
gm=2190μS
μ＝10.9V/V

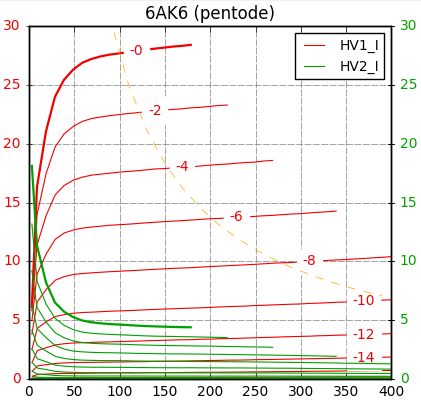

五結

Eg2=150V
Eg1=-6.1V
Ip=11.03mA
Ig2=1.90mA
rp=285804Ω

μ＝568.3V/V

【2本目】

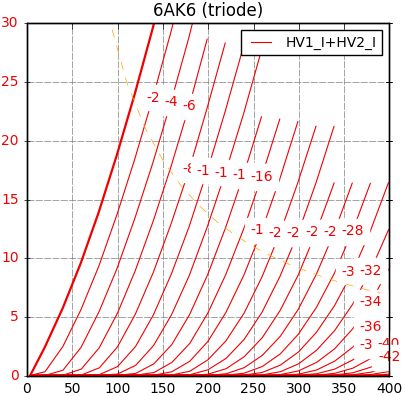

三結

Ep=180V
Eg1=-10.4V
Ip+Ig2=11.90mA
Ig2=1.64mA
rp=4745Ω
gm=2222μS
μ＝10.5V/V

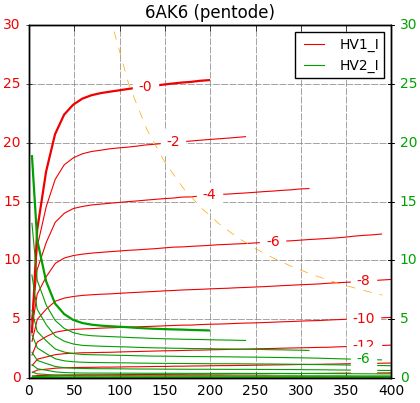

五結

Ep=180V
Eg2=150V
Eg1=-7.2V
Ip=11.11mA
Ig2=1.75mA
rp=222500Ω
gm=1996μS
μ＝444.0V/V

6G6Gより6AK6のほうが若干ながら直線性が良いようにも見えます。
「小さいながら高い実力を持っている」と私は思っています。

三結のμは10程度ですから．．．例えばTUBE-P01J初段6AK5の代用として挿してしまうとバイアスが合っていたとしても後ろをドライブしきれない状況になります。しかし小出力の範囲であれば使えそうです。（玉ころがし万歳！！）

μ=10弱でrp=5kΩ弱という特性は、ドライバー管としても良い役割を果たせそう。
初段6AK5三結でドライバー6AK6など、そういう使い方も面白そうでds。

アンプ製作記事は、 真空管アンプの世界「超省エネ真空管ミニアンプの製作第２回」 が参考になります。
