VALVOのLK4112という真空管を紹介します。
以前、 RTのE406N をとりあげましたが、その同等管です。

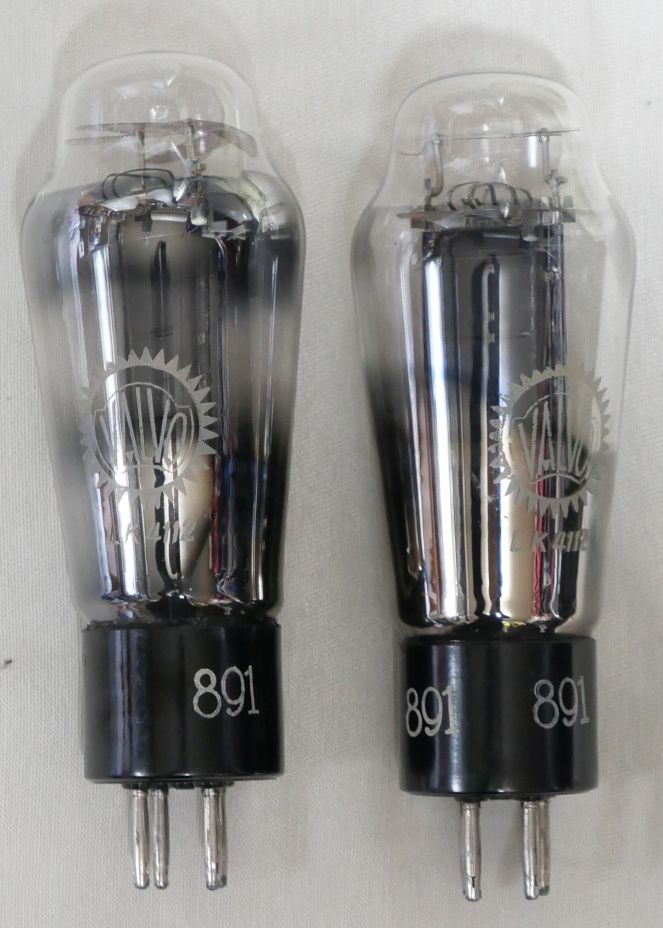

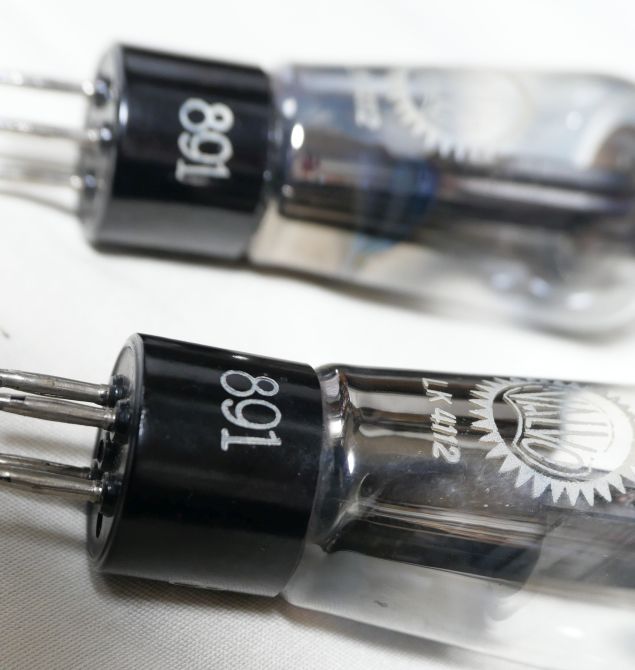

VALVOの印字なども綺麗に残っています。

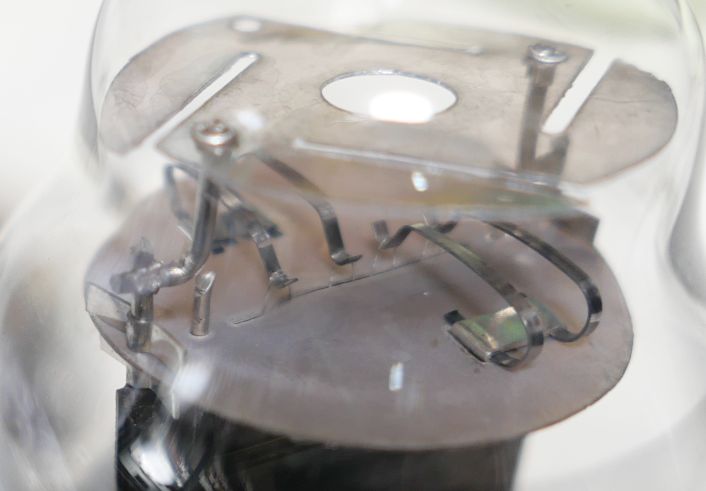

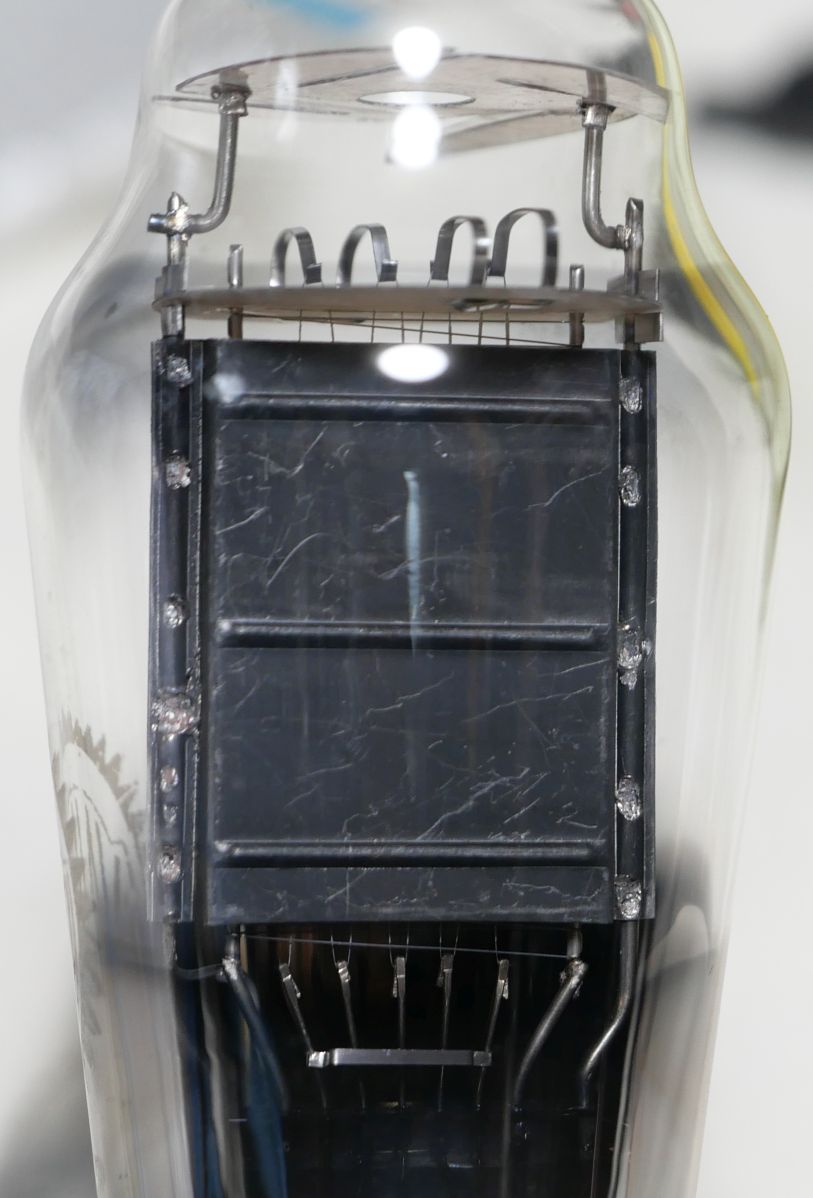

フィラメントは4点吊りです。

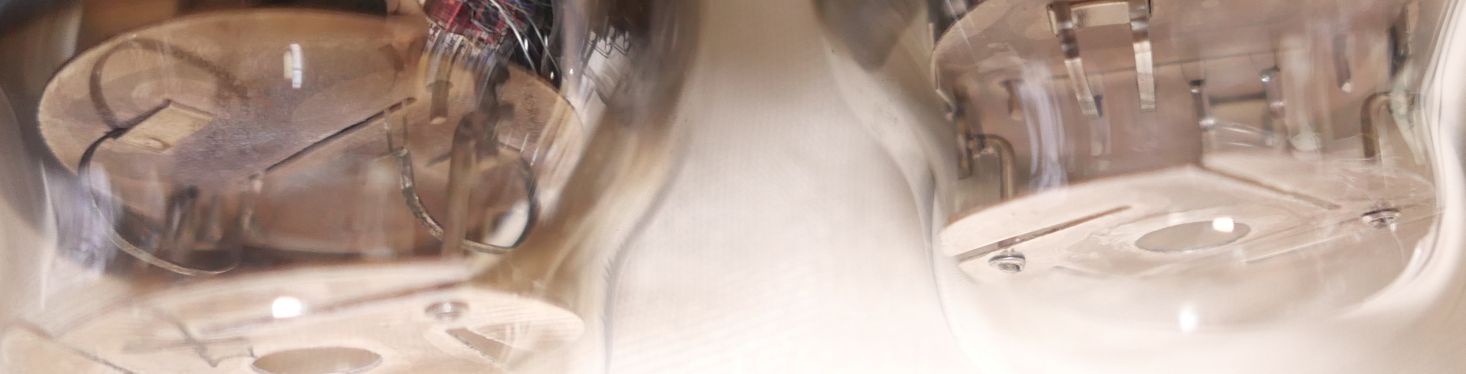

RTのE406N との大きな違いはフィラメントが2点吊り／4点吊りでしょうか。
見た目も良いです。
バルブは似たような形ですが、このような違いがあるのが興味深いですね。
そしてRTのほうがゲッタが管内にタップリ照射してあります。
「また似たような真空管を買って」とは言わせません！！
Frankさんの資料室のE406規格表 は見つけたのですが、E406Nの規格が見つかりません。
EU VALVEさん の RE604の各種同等管他 には500Vと書かれています。
そのようなわけで、
私はEp=380V、フィラメント電圧は4.0Vと3.8Vの2種類で測定することにしました。
【1本目】
Ef=4.0V, If=1.02A
Ep=380V
Eg=-43.8V
Ip=27.80mA
rp=1919Ω
μ=6.6V/V
Ef=3.8V, If=0.98A
Ep=380V
Eg=-43.7V
Ip=27.53mA
gm=3407μS
μ=6.7V/V
【2本目】
Ef=4.0V, If=1.06A
Ep=380V
Eg=-45.7V
Ip=28.01mA
rp=1793Ω
gm=3605μS
μ=6.5V/V
Ef=3.8V, If=0.98A
Ep=380V
Eg=-45.7V
Ip=27.85mA
rp=1805Ω
gm=3573μS
μ=6.4V/V

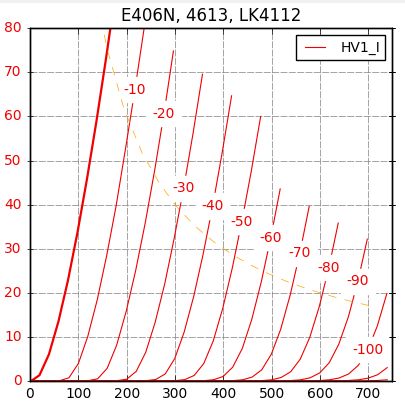

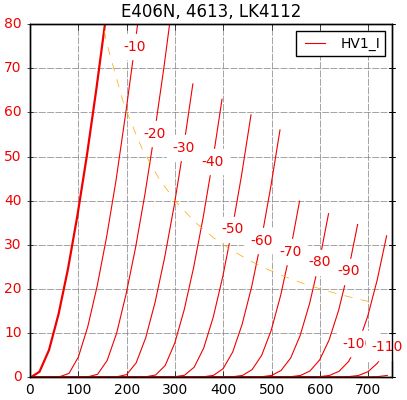

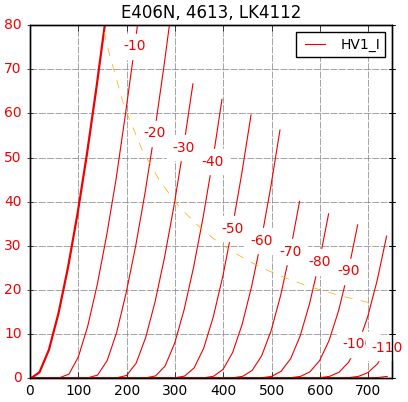

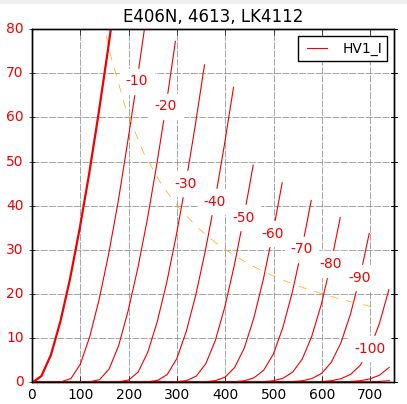

Ipカーブは綺麗ですね。
実際は340V25mAの7kΩ程度で使うのが無難かなと思います。
今回はebayのセラーから買いました。
ちょっと高かったのですが、思い切って買って良かったです。
以前、 RTのE406N をとりあげましたが、その同等管です。
VALVOの印字なども綺麗に残っています。
フィラメントは4点吊りです。
RTのE406N との大きな違いはフィラメントが2点吊り／4点吊りでしょうか。
見た目も良いです。
バルブは似たような形ですが、このような違いがあるのが興味深いですね。
そしてRTのほうがゲッタが管内にタップリ照射してあります。
「また似たような真空管を買って」とは言わせません！！
Frankさんの資料室のE406規格表 は見つけたのですが、E406Nの規格が見つかりません。
EU VALVEさん の RE604の各種同等管他 には500Vと書かれています。
そのようなわけで、
私はEp=380V、フィラメント電圧は4.0Vと3.8Vの2種類で測定することにしました。
【1本目】
Ef=4.0V, If=1.02A
Ep=380V
Eg=-43.8V
Ip=27.80mA
rp=1919Ω
μ=6.6V/V
Ef=3.8V, If=0.98A
Ep=380V
Eg=-43.7V
Ip=27.53mA
gm=3407μS
μ=6.7V/V
【2本目】
Ef=4.0V, If=1.06A
Ep=380V
Eg=-45.7V
Ip=28.01mA
rp=1793Ω
gm=3605μS
μ=6.5V/V
Ef=3.8V, If=0.98A
Ep=380V
Eg=-45.7V
Ip=27.85mA
rp=1805Ω
gm=3573μS
μ=6.4V/V
Ipカーブは綺麗ですね。
実際は340V25mAの7kΩ程度で使うのが無難かなと思います。
今回はebayのセラーから買いました。
ちょっと高かったのですが、思い切って買って良かったです。
