Aug 15, 2024

DUOVACのVT-2という真空管

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

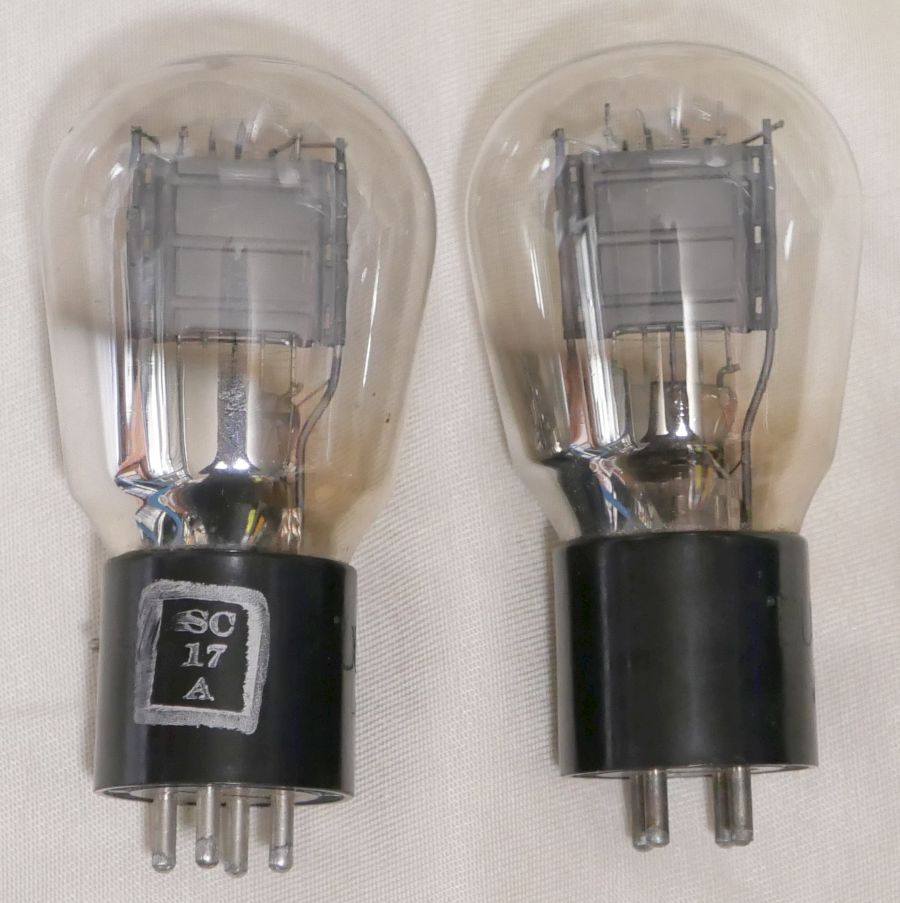

DUOVACのVT-2という真空管を紹介します。

WEの205Bと同等だそうですが、有名な205Dなどとは一寸別もので、

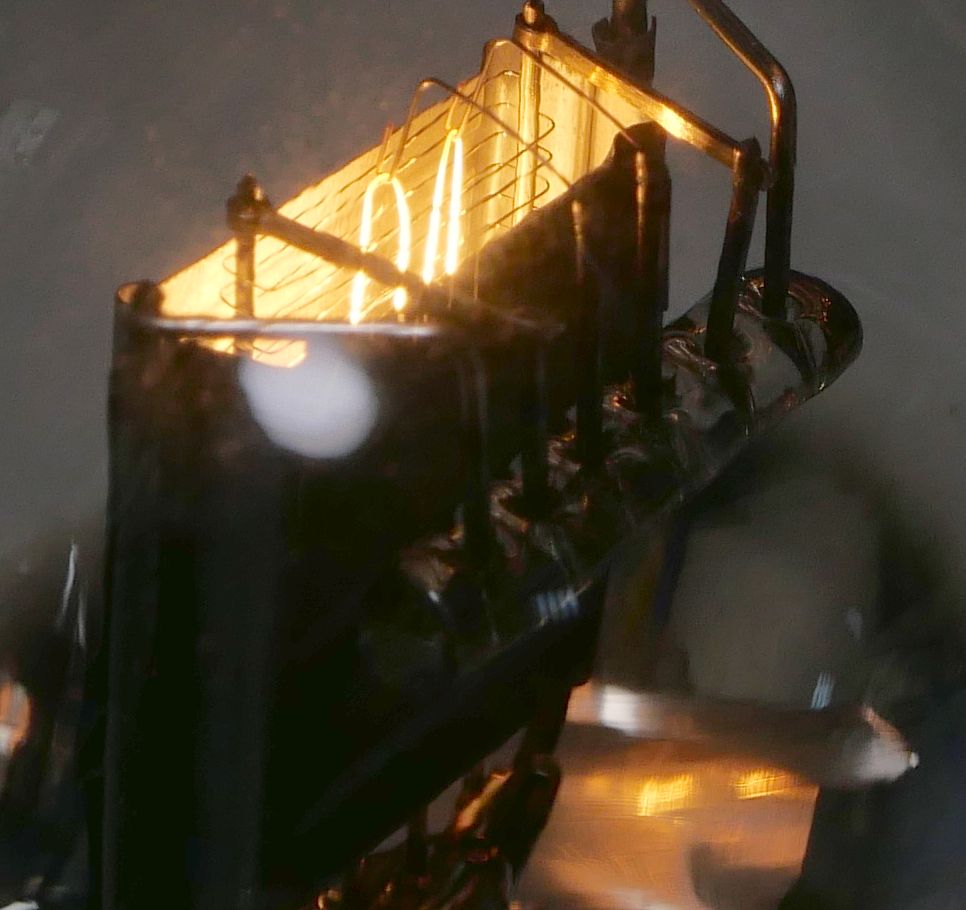

DUOVACのVT-2はフィラメントがトリタンで、7.0V1.35Aです。（205Dは4.5V1.6Aでしたね）

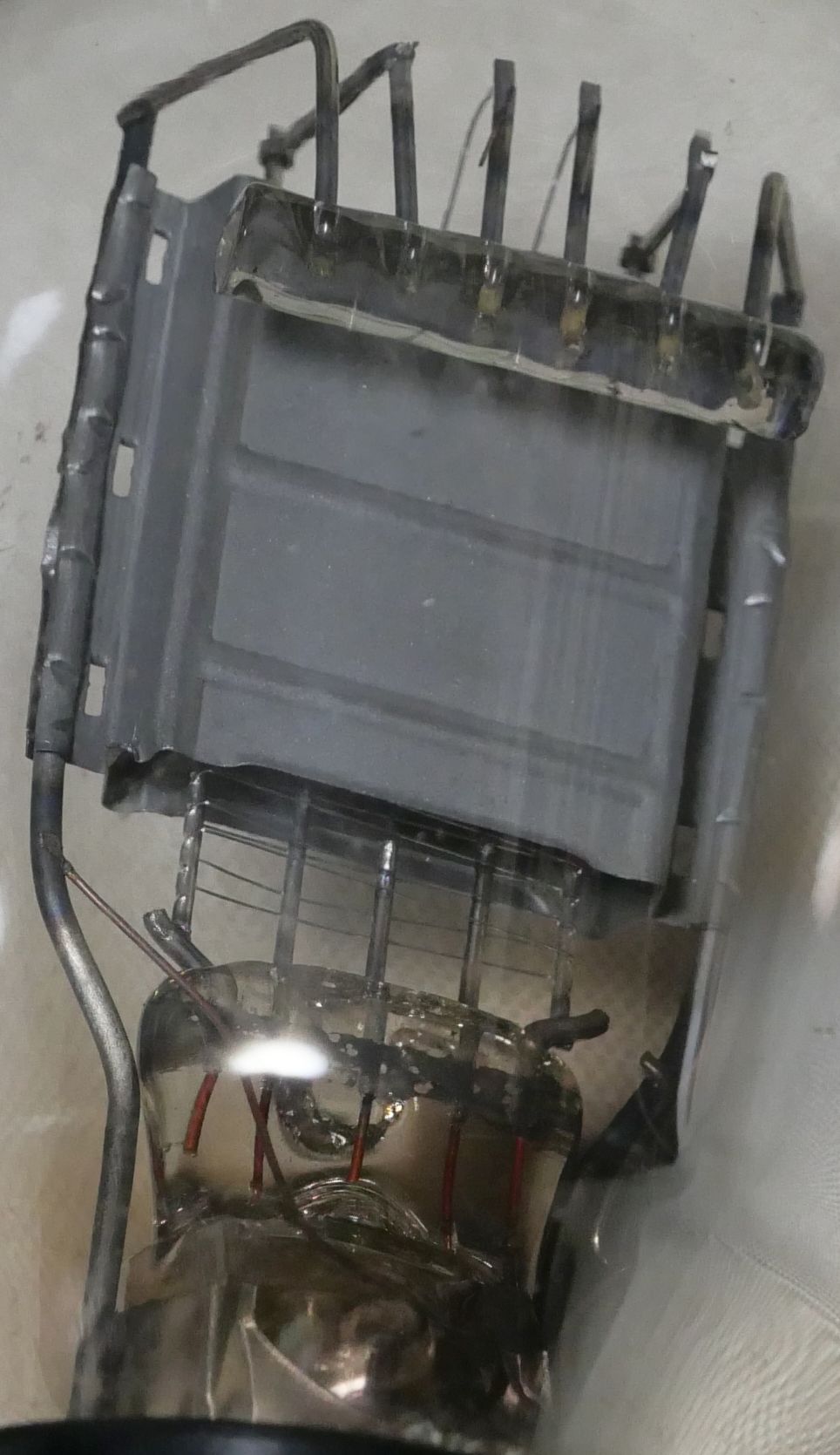

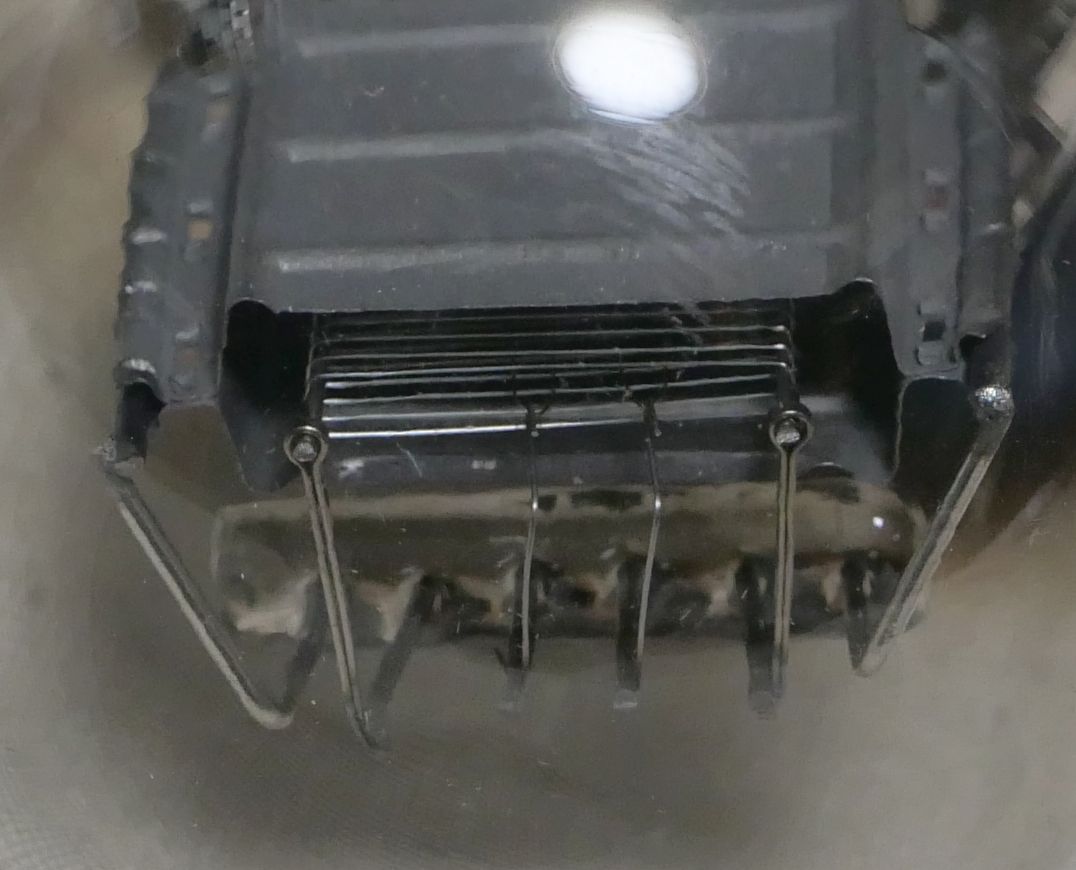

造りはあまり良いとは云えません。

DUOVAC独自で工場を持っていたのかも不明ですが。

ピン配置は．．．

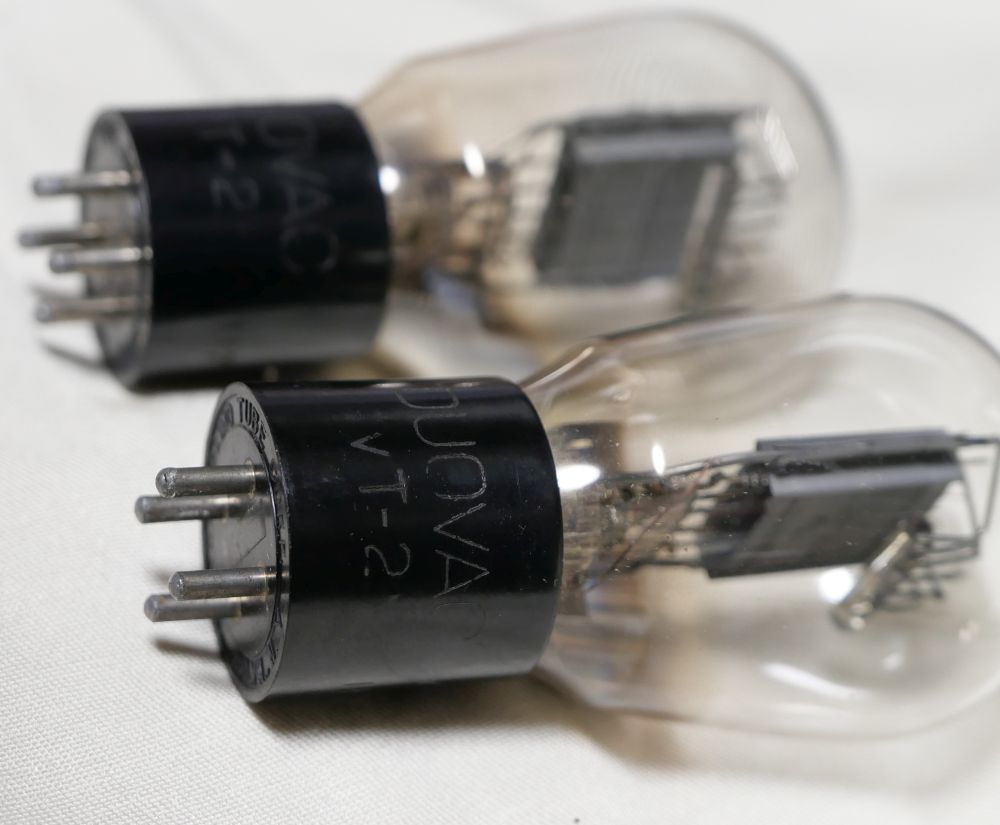

真空管を下側から見て、横に出ているガイドピンがグリッド、そこから右回りでフィラメント、フィラメント、プレートです。
そこは205Dと同じですが、ガイドピンの位置が45度ズレていますので、挿して回すタイプの205D用ソケットは挿さらないです。
因みに中国製の205D用ソケットは穴位置の精度が悪い（）のでオススメできません。

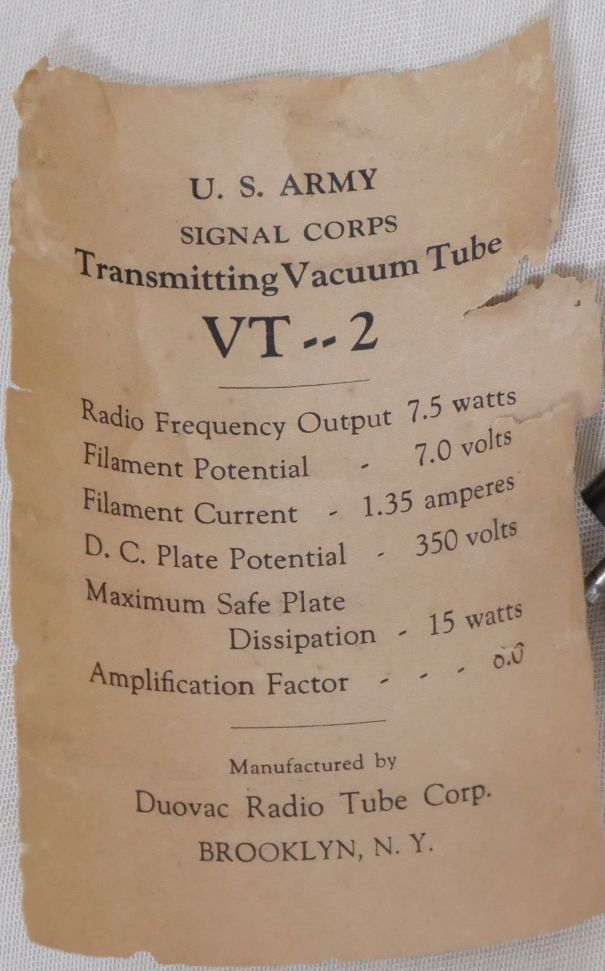

こんなものが1枚入っていました。

このVT-2という真空管、205B互換という情報以外は殆ど情報がありません。
謎球です。
そもそも205B自体も謎です。205Dとはフィラメント電圧などが異なります。

概要に関しては Radiomuseum「VT-2」 若しくは EU VALVEの「W.E. tubes Part 1」

そしてDUOVACも謎多きメーカです。
World Radio
Historyの資料によると、245を出しているようですね。
One Electronの資料室 によると、1930年にDX852という送信管を発売しているようですね。
JUSTIA の情報ですと、1931年にRCAから特許関連で訴訟を受けているようです。

etracerで特性を測定しましょう。

【1本目】

Ef=7.0V, If=1.32A
Ep=320V
Eg=-21.1V
Ip=23.94mA

gm=1828μS
μ=7.4V/V

【2本目】

Ef=7.0V, If=1.33A
Ep=320V
Eg=-16.8V
Ip=24.01mA
rp=4378Ω
gm=1707μS
μ=7.5V/V

多少バラツキはあるものの、大変良好な特性です。
10族よりrpがやや高い感じですね。

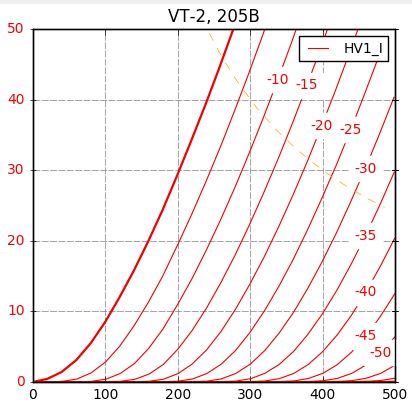

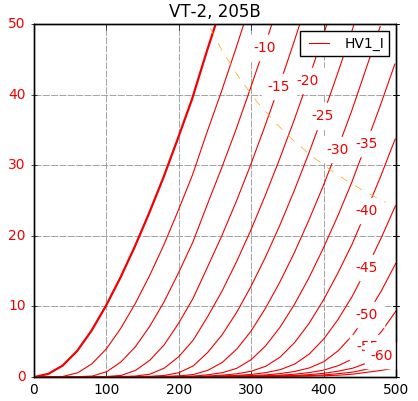

Ipカーブなどの電気特性は 205D に近いでしょうか。
Ep=320V、Eg＝-17,-21Vの14kΩ負荷で約0.5Wです。
0.3Wも出れば十分なので、悪くはないですね。
