随分前に PX4という真空管
を紹介しましたが、今回もPX4です。

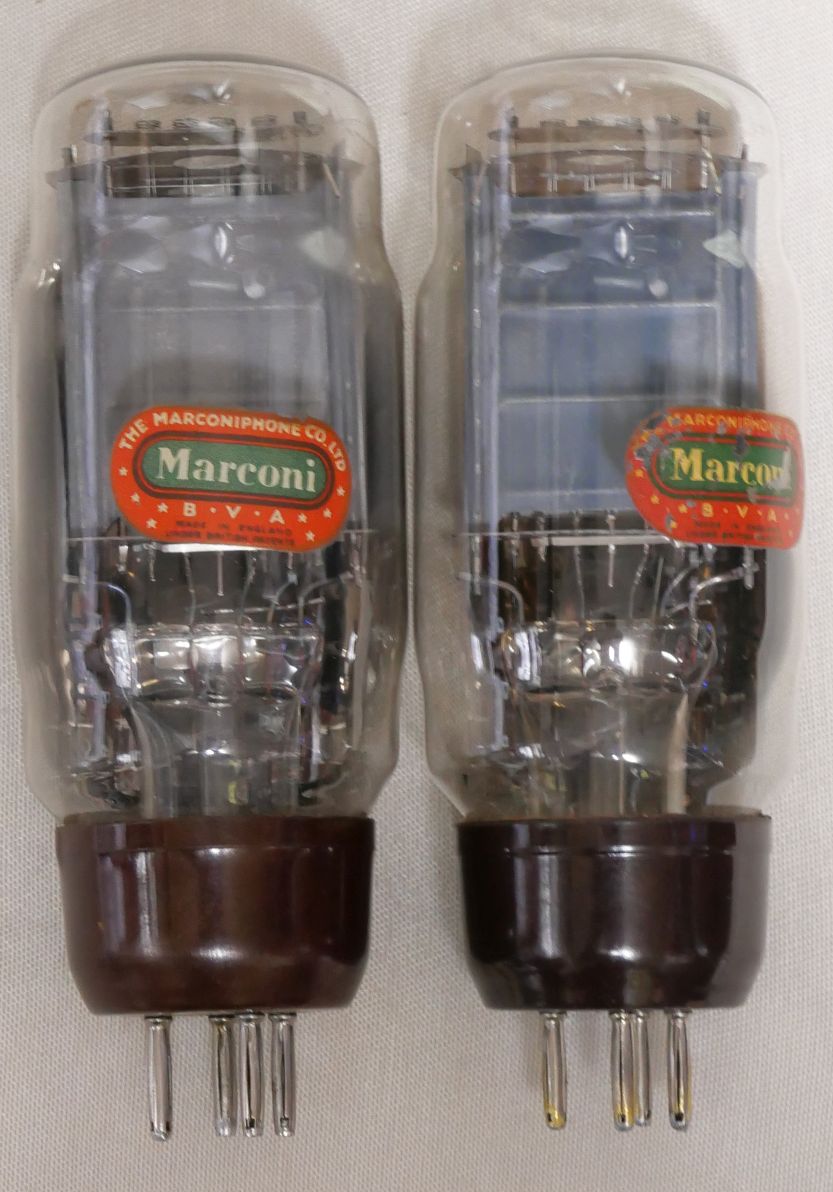

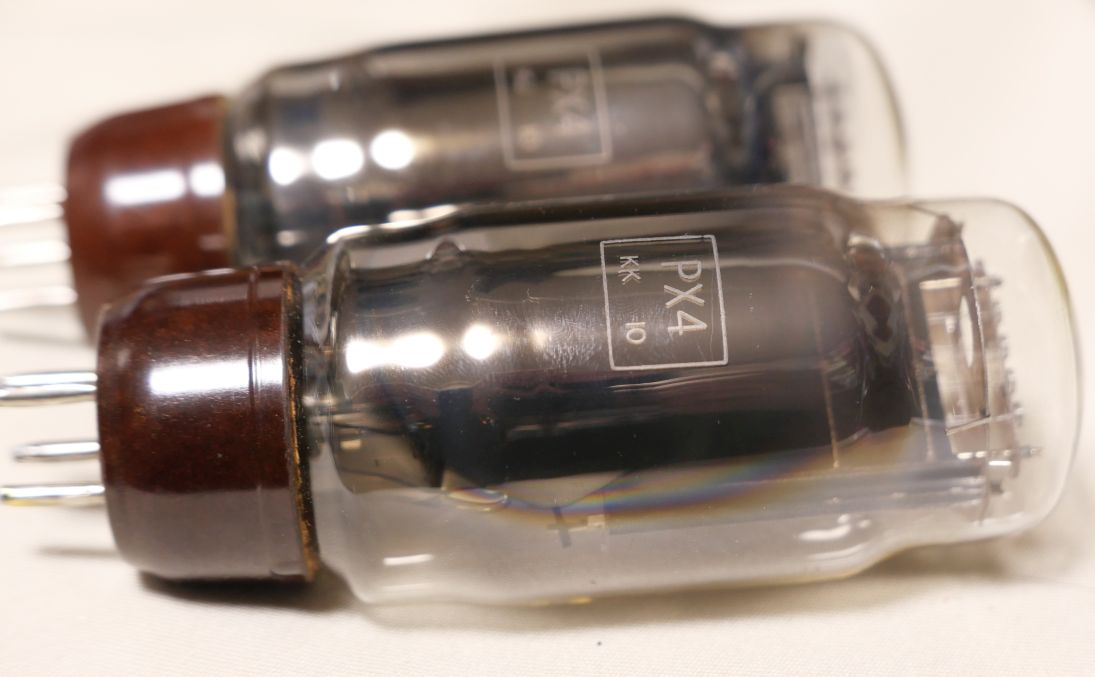

前回と違うのは、ベースが茶色ということです。
茶色のベースは良い感じですね！雰囲気があって好きです。

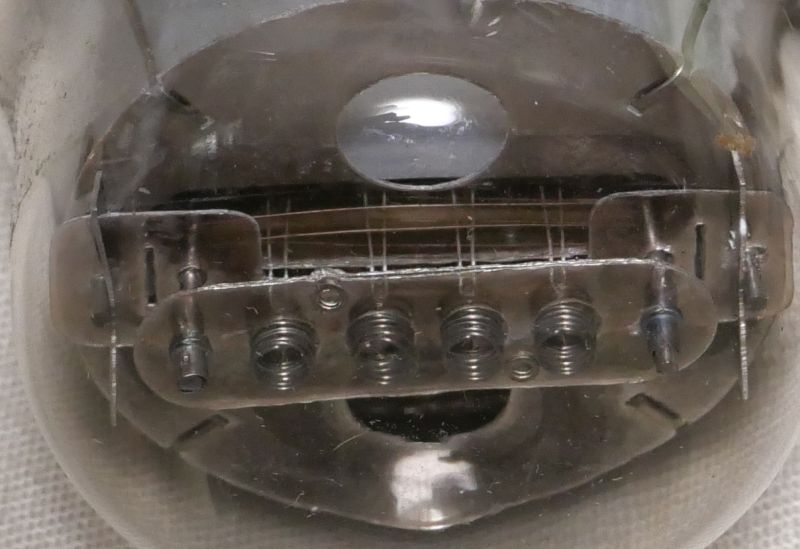

構造は．．．
たぶん製造時期が一寸違うだけで、電極の造りは黒色ベースと変わらない印象です。

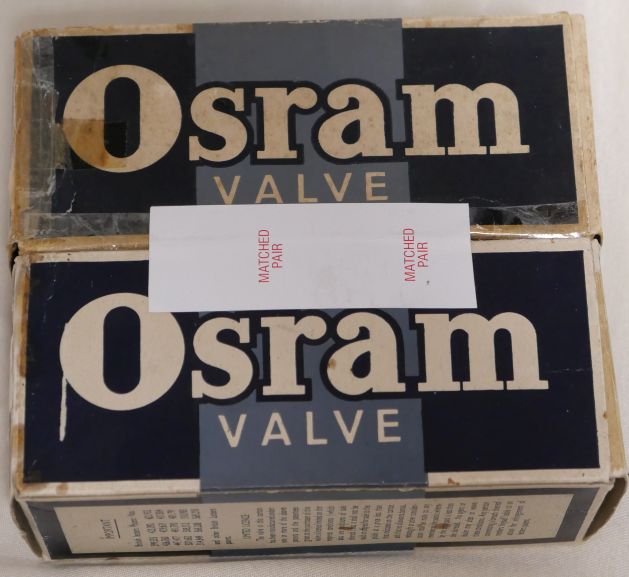

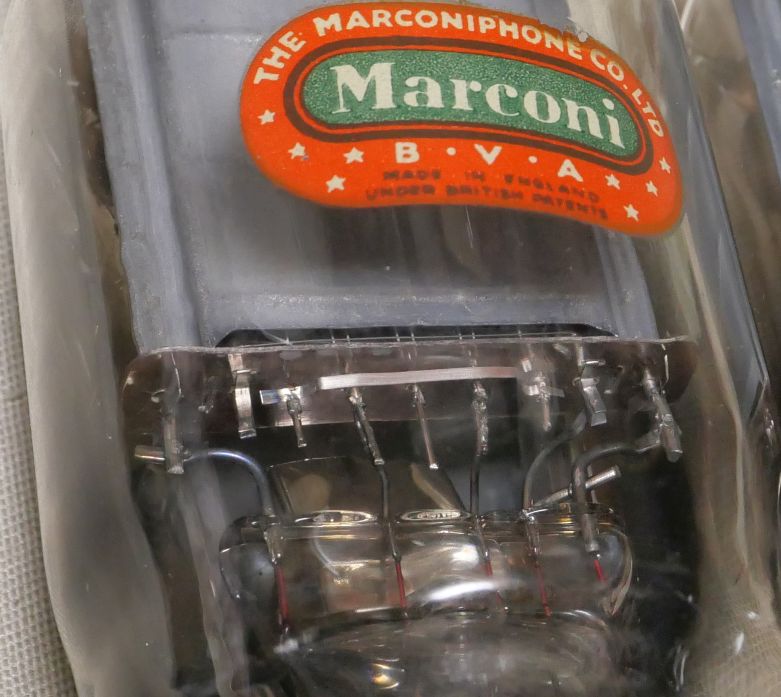

箱はOsram。
製造はM.O.Valve（マルコニー・オスラム・バルブ）社なので、まぁ私としてはどちらでもいいわけです。

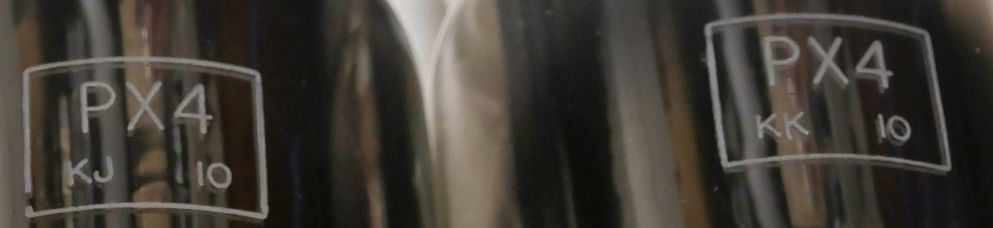

ロットの記号でしょうか。KJとKKです。
Ep=250VでIp=38mA程流したところで測定します。

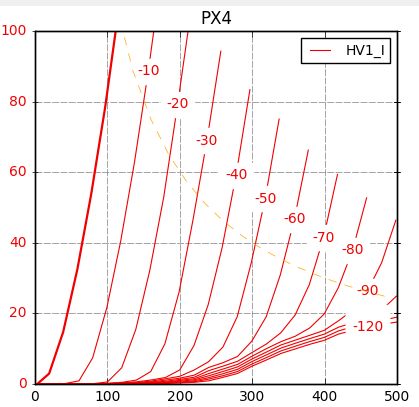

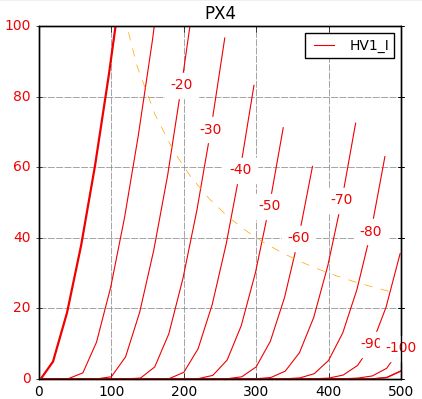

【1本目】
Ef=4.0V, 0.96A
Ep=250V
Eg=-38.4V
Ip=38.21mA
rp=1000Ω
gm=4963μS
μ=5.0V/V
Ef=3.8V, 0.92A
Ep=250V
Ip=38.01mA
rp=1007Ω
gm=4927μS
μ=5.0V/V

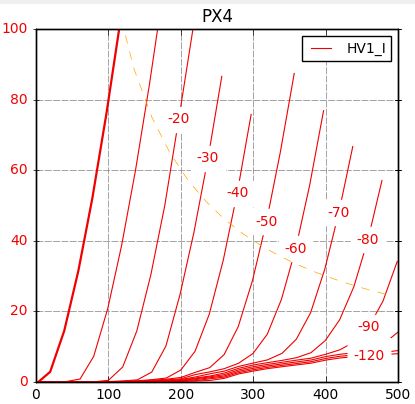

【2本目】
Ep=250V
Eg=-38.5V
Ip=38.27mA
rp=1051Ω
gm=4535μS
μ=4.8V/V
Ef=3.8V, 0.92A
Ep=250V
Eg=-38.4V
Ip=36.79mA
rp=1061Ω
gm=4409μS
μ=4.7V/V

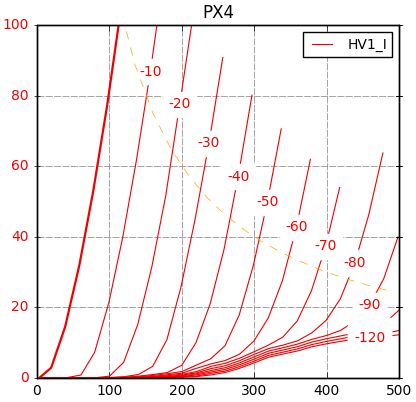

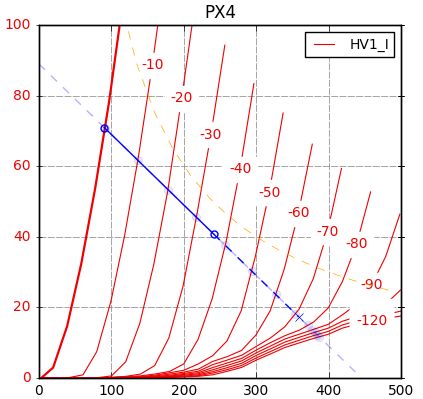

2本目の真空管は、IpカーブがEpの高い方で持ち上がっていますね。
このIpカーブが持ち上がるのはPX4では結構な確率で起きます。
PX4あるあるです。
以前紹介した 黒ベースのPX4と でも同様の現象が起きています。
200V程度ではそれが起きませんから、普通の測定器ですとまず気付きません。高圧の電流カットオフ側を見て初めてわかる現象です。
例えば、250V40ｍAたっぷり流して5kΩですと、
1.5Wくらいまで音質的には多分気付かないです。
単にカットオフが早まってしまうだけです。最大出力のクリップが早まる感じですね。
でも、音楽鑑賞なんて93dBくらいのスピーカーなら0.5Wも出れば十分ですよね？多分気になりません。
特性を見て初めて「そうなのか」と思う程度だと思います。

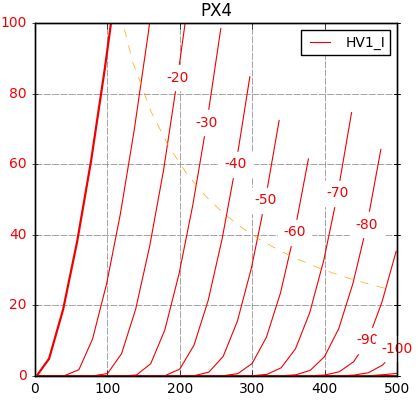

因みにEfを3.6Vまで下げた状態がこれ。
少し落ち着きますね。
つまり、 使い込んでエミッションが減少してくると落ち着くと予想 されます。
PX4はそういうもの と思った方がよいです。
そういう覚悟でお付き合いすれば、きっと素晴らしい音楽の友となると思います。
今回の測定から、私としては「3.8V点火程度で使うのが無難かな」という結論に至りました。
前回と違うのは、ベースが茶色ということです。
茶色のベースは良い感じですね！雰囲気があって好きです。
構造は．．．
たぶん製造時期が一寸違うだけで、電極の造りは黒色ベースと変わらない印象です。
箱はOsram。
製造はM.O.Valve（マルコニー・オスラム・バルブ）社なので、まぁ私としてはどちらでもいいわけです。
ロットの記号でしょうか。KJとKKです。
Ep=250VでIp=38mA程流したところで測定します。
【1本目】
Ef=4.0V, 0.96A
Ep=250V
Eg=-38.4V
Ip=38.21mA
rp=1000Ω
gm=4963μS
μ=5.0V/V
Ef=3.8V, 0.92A
Ep=250V
Ip=38.01mA
rp=1007Ω
gm=4927μS
μ=5.0V/V
【2本目】
Ep=250V
Eg=-38.5V
Ip=38.27mA
rp=1051Ω
gm=4535μS
μ=4.8V/V
Ef=3.8V, 0.92A
Ep=250V
Eg=-38.4V
Ip=36.79mA
rp=1061Ω
gm=4409μS
μ=4.7V/V
2本目の真空管は、IpカーブがEpの高い方で持ち上がっていますね。
このIpカーブが持ち上がるのはPX4では結構な確率で起きます。
PX4あるあるです。
以前紹介した 黒ベースのPX4と でも同様の現象が起きています。
200V程度ではそれが起きませんから、普通の測定器ですとまず気付きません。高圧の電流カットオフ側を見て初めてわかる現象です。
例えば、250V40ｍAたっぷり流して5kΩですと、
1.5Wくらいまで音質的には多分気付かないです。
単にカットオフが早まってしまうだけです。最大出力のクリップが早まる感じですね。
でも、音楽鑑賞なんて93dBくらいのスピーカーなら0.5Wも出れば十分ですよね？多分気になりません。
特性を見て初めて「そうなのか」と思う程度だと思います。
因みにEfを3.6Vまで下げた状態がこれ。
少し落ち着きますね。
つまり、 使い込んでエミッションが減少してくると落ち着くと予想 されます。
PX4はそういうもの と思った方がよいです。
そういう覚悟でお付き合いすれば、きっと素晴らしい音楽の友となると思います。
今回の測定から、私としては「3.8V点火程度で使うのが無難かな」という結論に至りました。
