2T12Pという真空管を紹介します。
よくわからず勢いで買ってしまった記憶が．．．．。

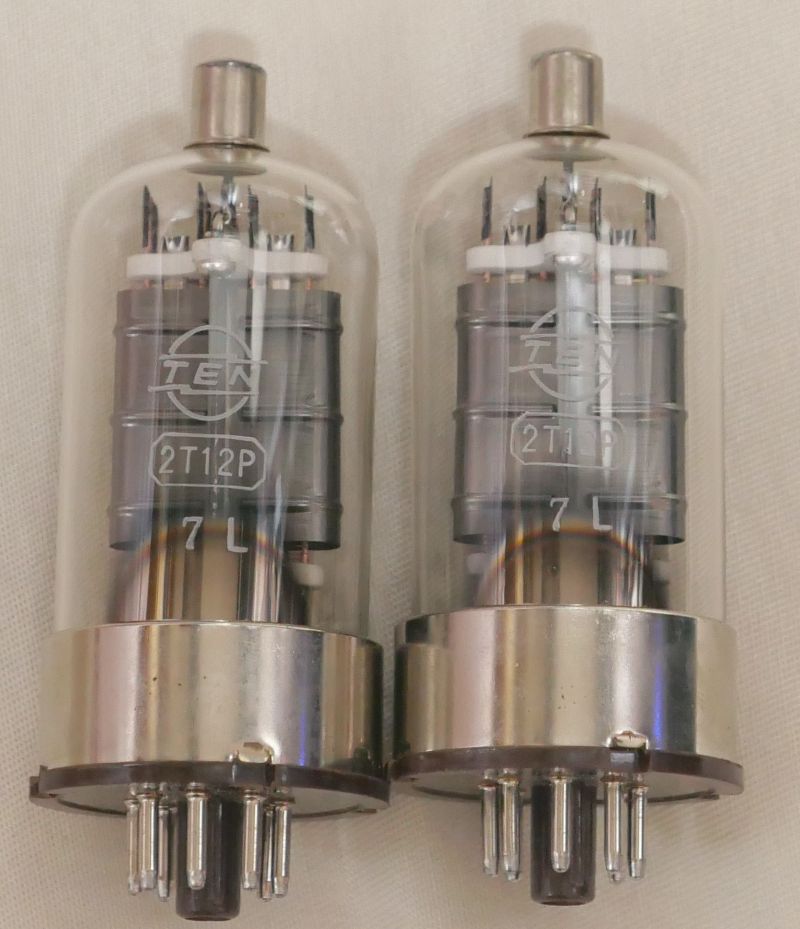

送信管らしいしっかりした造りです。、

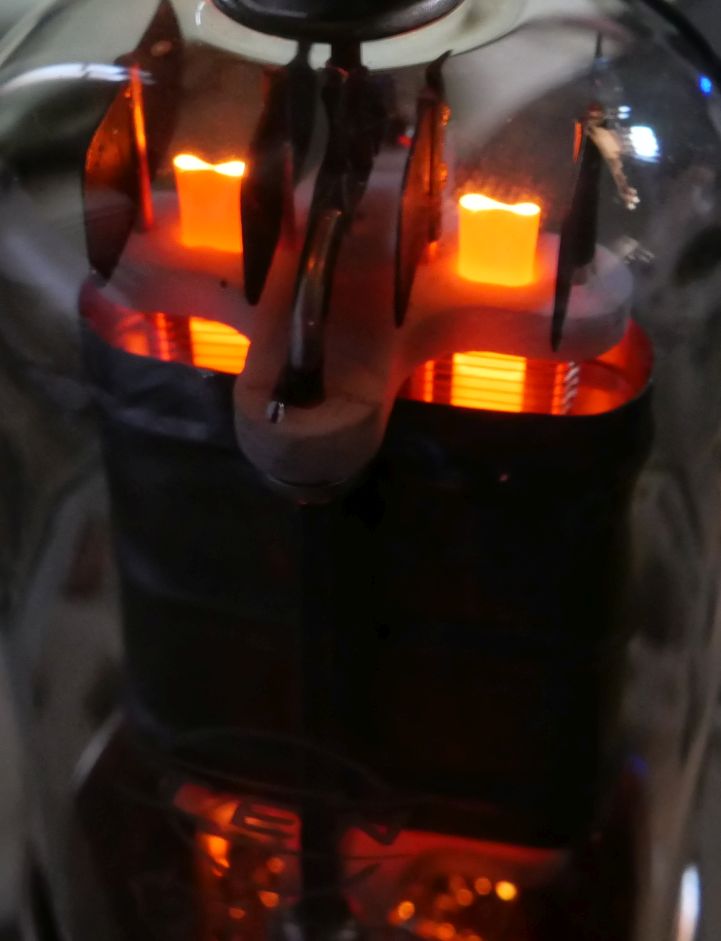

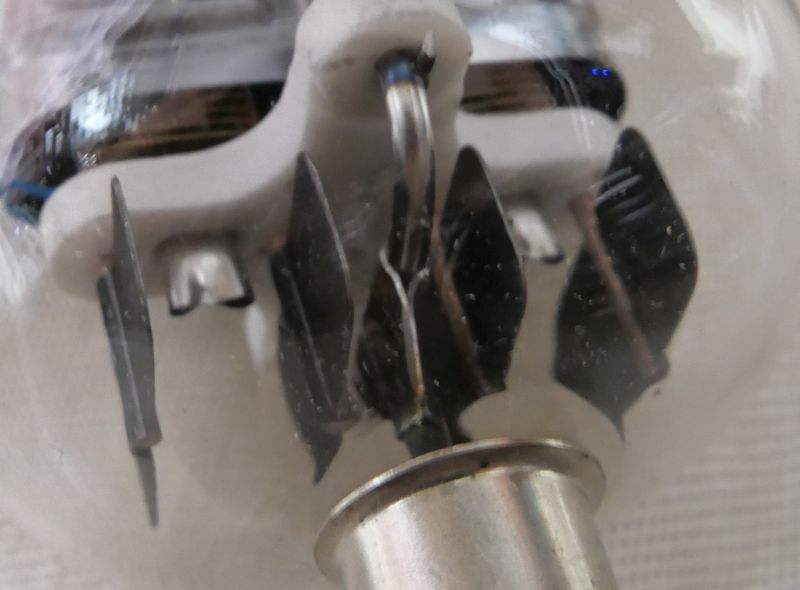

よく見ると、プレートの中にカソードとグリッドが2組入っているのがわかります。
規格は Frankさんの資料室の「富士通電子管規格一覧表」 が参考になります。

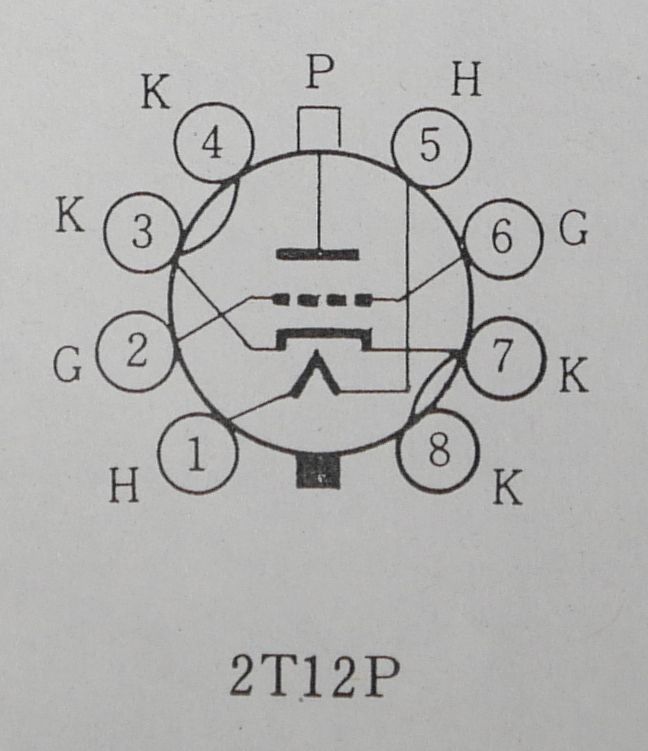

ピンアサインはこちら。

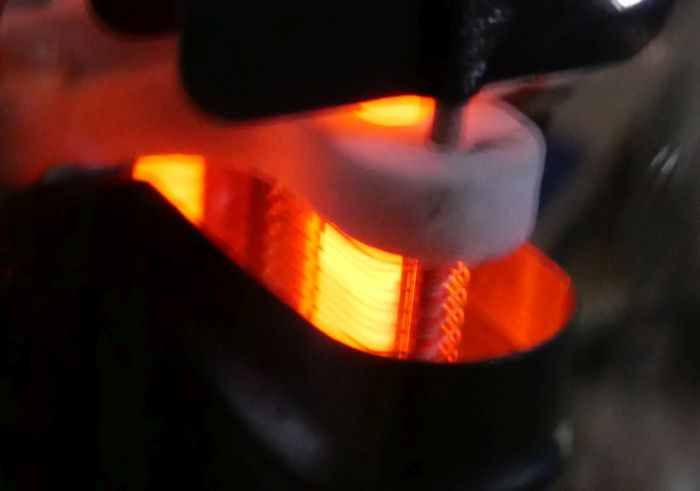

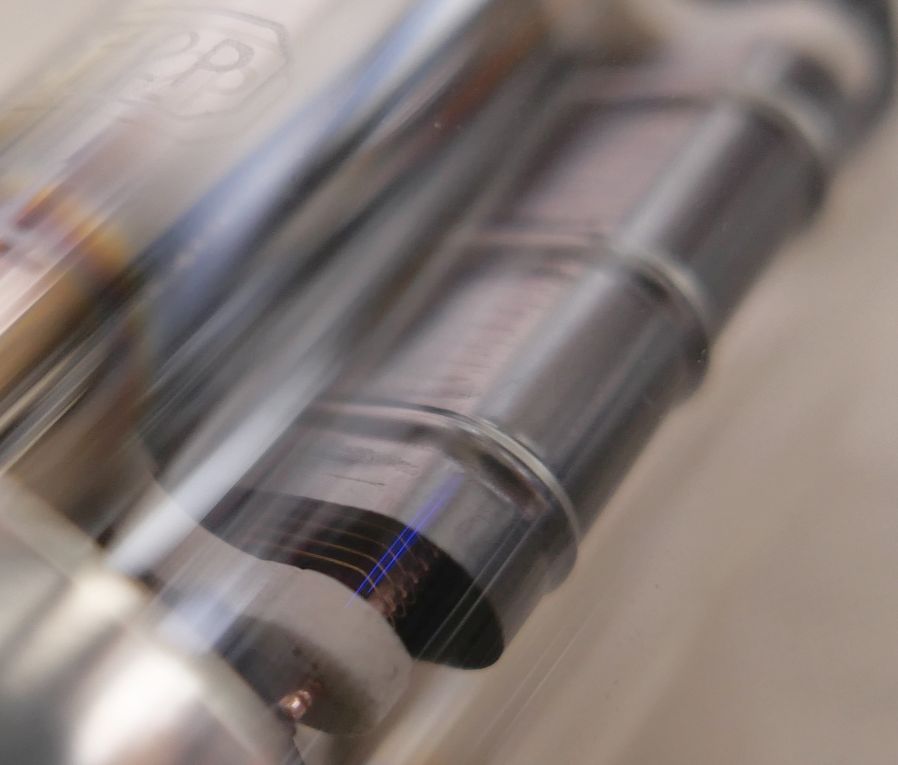

カソードは、ハッキリとした色味です。
いい感じです。

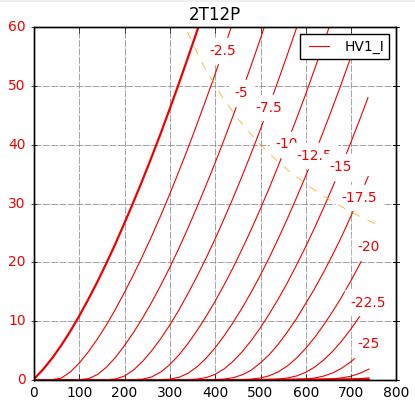

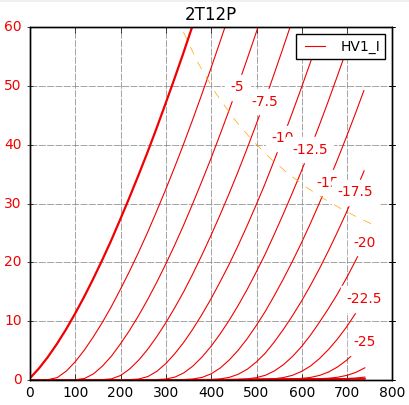

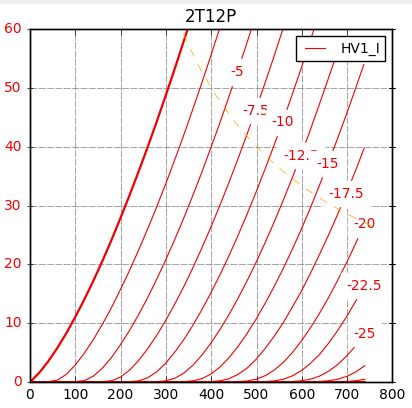

etracerで特性を測定しましょう。

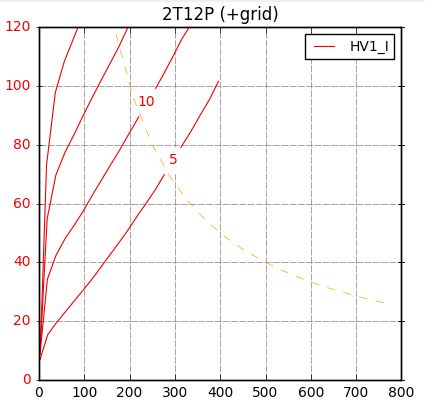

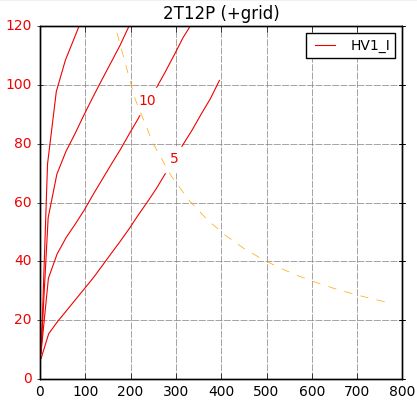

グリッドのプラス側のIpカーブも測定しました。

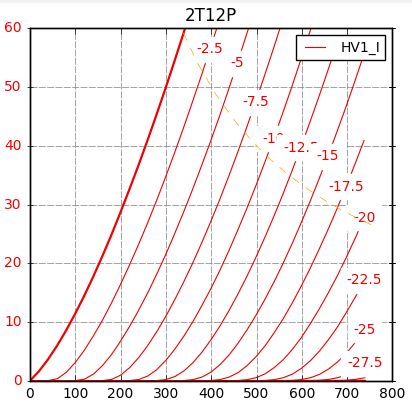

ヒーター電圧9Vも参考に測りました。
【1本目】
Eh=10.0V, Ih=1.56A
Ep=480V
Eg=-10.1V
Ip=25.76mA
rp=5794Ω
gm=4782μS
μ27.7V/V
Ep=480V
Eg=-10.0V
Ip=25.66mA
rp=5891Ω
gm=4687μS
【2本目】
Eh=10.0V, Ih=1.56A
Ep=480V
Eg=-10.1V
Ip=25.76mA
rp=5794Ω
gm=4782μS
μ27.7V/V
Eh=9.0V, Ih=1.46A
Ep=480V
Eg=-10.0V
Ip=25.66mA
rp=5891Ω
gm=4687μS
μ27.6V/V
480Vで-10Vの26ｍAに14kΩで1.35Wといったところです。
rpが高いので扱いにくいですね。RFのC級アンプで使う球です。A級のオーディオ用で使うには無理があります。
カソードの容量的には、余裕があるので9V点火でもほぼ問題ない印象です。
これ以上はカソード温度が下がるので無理かなと。
綺麗な特性がとれました。
なかなか魅力的な送信管だと思います。
よくわからず勢いで買ってしまった記憶が．．．．。
送信管らしいしっかりした造りです。、
よく見ると、プレートの中にカソードとグリッドが2組入っているのがわかります。
規格は Frankさんの資料室の「富士通電子管規格一覧表」 が参考になります。
ピンアサインはこちら。
カソードは、ハッキリとした色味です。
いい感じです。
etracerで特性を測定しましょう。
グリッドのプラス側のIpカーブも測定しました。
ヒーター電圧9Vも参考に測りました。
【1本目】
Eh=10.0V, Ih=1.56A
Ep=480V
Eg=-10.1V
Ip=25.76mA
rp=5794Ω
gm=4782μS
μ27.7V/V
Ep=480V
Eg=-10.0V
Ip=25.66mA
rp=5891Ω
gm=4687μS
【2本目】
Eh=10.0V, Ih=1.56A
Ep=480V
Eg=-10.1V
Ip=25.76mA
rp=5794Ω
gm=4782μS
μ27.7V/V
Eh=9.0V, Ih=1.46A
Ep=480V
Eg=-10.0V
Ip=25.66mA
rp=5891Ω
gm=4687μS
μ27.6V/V
480Vで-10Vの26ｍAに14kΩで1.35Wといったところです。
rpが高いので扱いにくいですね。RFのC級アンプで使う球です。A級のオーディオ用で使うには無理があります。
カソードの容量的には、余裕があるので9V点火でもほぼ問題ない印象です。
これ以上はカソード温度が下がるので無理かなと。
綺麗な特性がとれました。
なかなか魅力的な送信管だと思います。
