遙か遠い遠い未来．．．
もしそこが80が枯渇した世界だったら．．．
我々人類はどうするべきか．．．
ここに12Fという整流管があります。
いや、ありすぎるだろ。
12Fは日本独自規格の整流管です。
5V0.5Aのフィラメント、300Vで40ｍAまでしか流せませんが6C6と6Z-P1の組み合わせのような小型ラジオなら十分に使えます。
そして4球ラジオの80を挿すソケットに12Fを挿されて「とりあえず動くから」と過酷な労働をされるような悲運の整流管ともいえます。（笑）
12Fはrpが低い（パービアンスが高い傾向？）ものの、扱える電流が非常に低いです。
電圧も300V迄と、80の350Vより低いです。
しかし12Fのフィラメントが5V0.5Aということは4本で80と丁度同じフィラメント電流になります。
ならば、12Fを4本使えば80に近づけるのではないか？

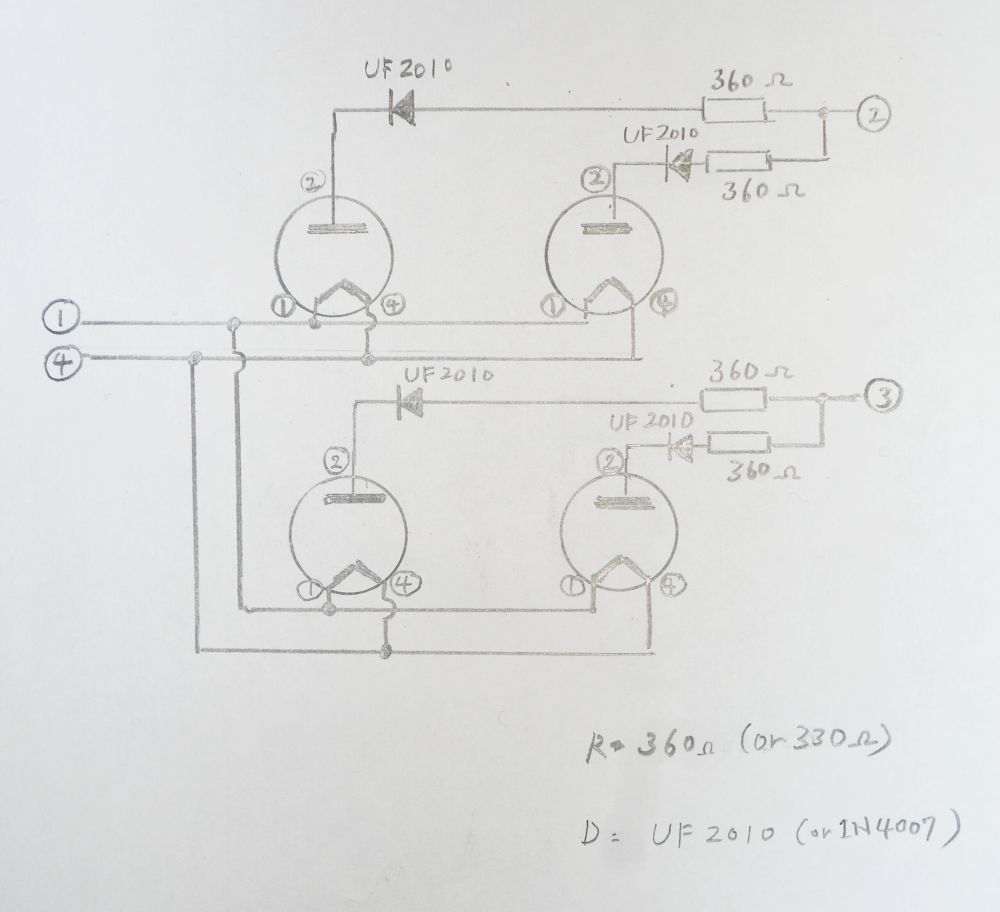

そこで、以下のような回路でアダプタを作ることにしました。
各12Fのプレート側に360Ωを挿入することで大体80と似通った特性になります。
いやもう、
普通にダイオード整流でいいじゃん。
って思いますよね？
ええ、私もそう思いました。

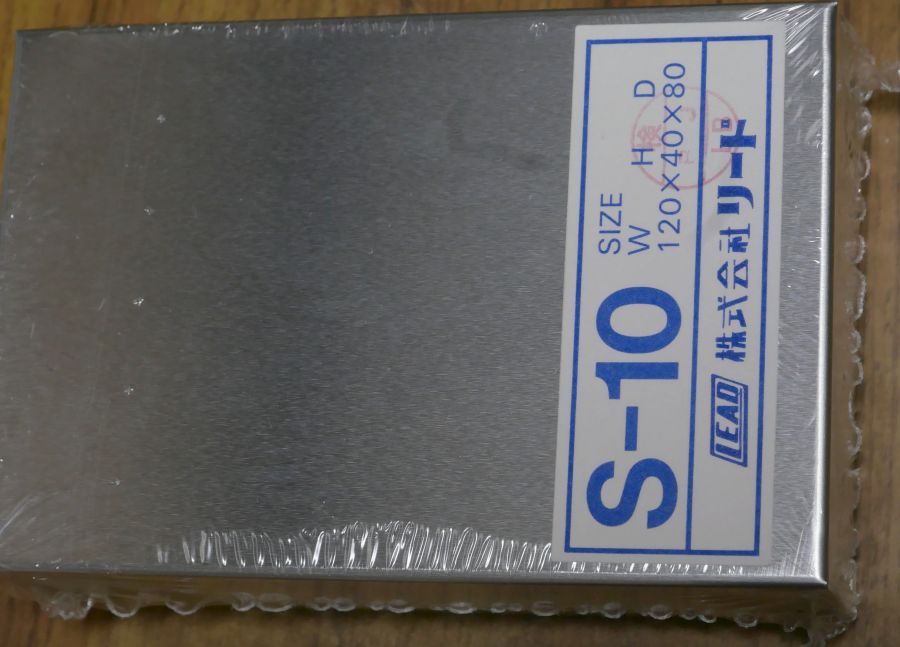

リードのシャーシを使いました。
安くて良いですよね。
穴を開けた後に後悔したのですが．．．この配置は真空管の間隔が狭すぎます。
均等に配置すべきでした。
とりあえず20本くらいある12Fから4本をセレクト。
青ドン。
DIAMOND
メトロ
12Fは様々なブランドから出ていたようですね。
では、etracerで特性を測定しましょう。

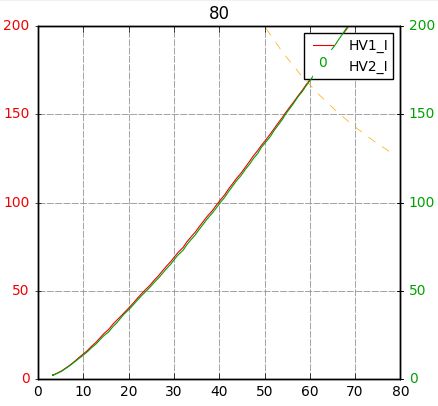

そして測定結果です。
5.0V2.05A
Ep=53V
287Ω 284Ω
12Fのボケ具合でも変わってくるとは思いますが、まずまずの特性になりました。
（私が買うのは350円とか高くて1000円ません。購入した球の中には当然ながらくたびれた球も混在しています）

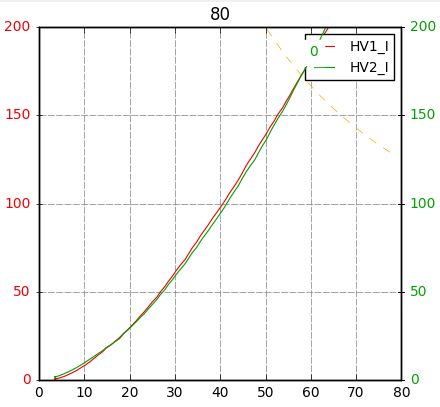

比較用にHikariの80を測定しました。
5.0V1.85A
Ep=53V
Ip=156.45mA, 151.54mA
rp=237Ω, 217Ω
80と遜色ない特性になったと思います。

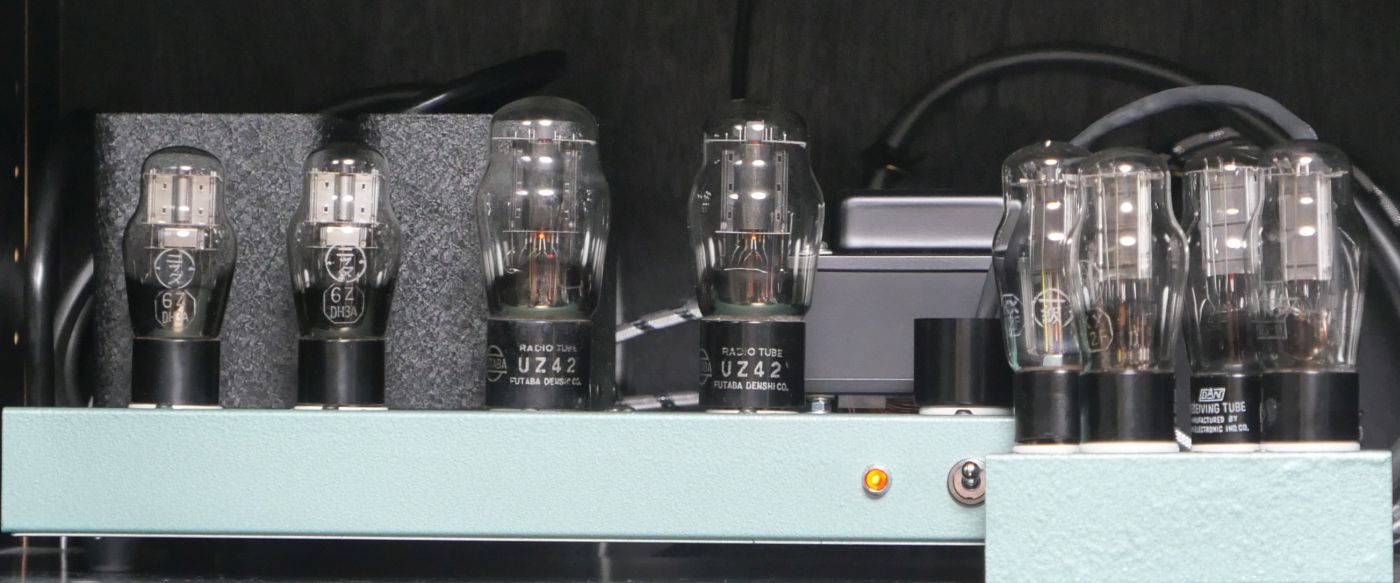

42シングルアンプに繋げてみました。
6ZDH3Aはニッタ。42は双葉です。
実験としては成功だと思います。
これは王道とはいえないですし、正しい使い方でもありません。
でも、楽しいんですよ。
私はこれで十分に楽しいです。
