PA1(P.A.1)という真空管

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

PA1(P.A.1)という真空管を紹介します。

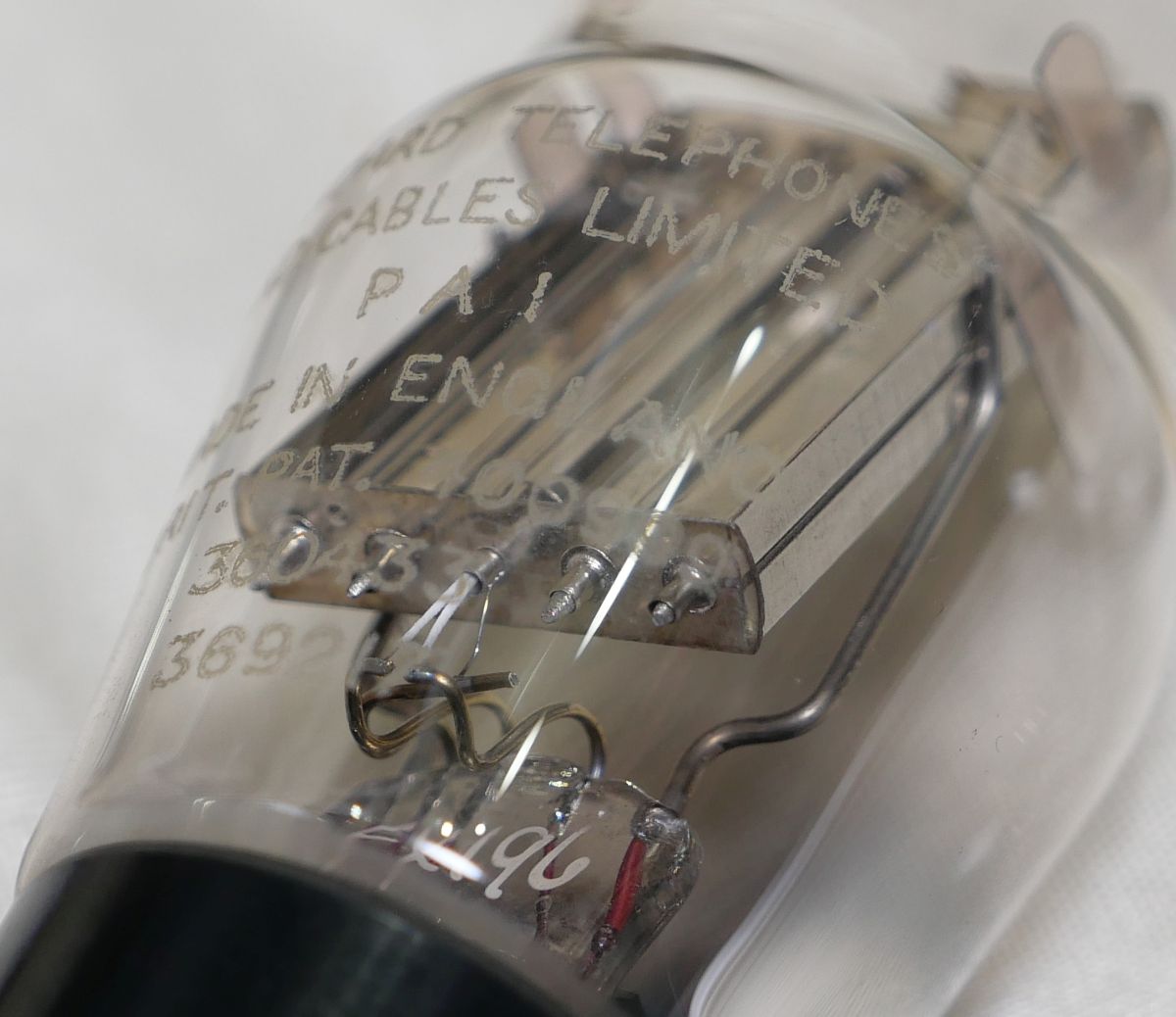

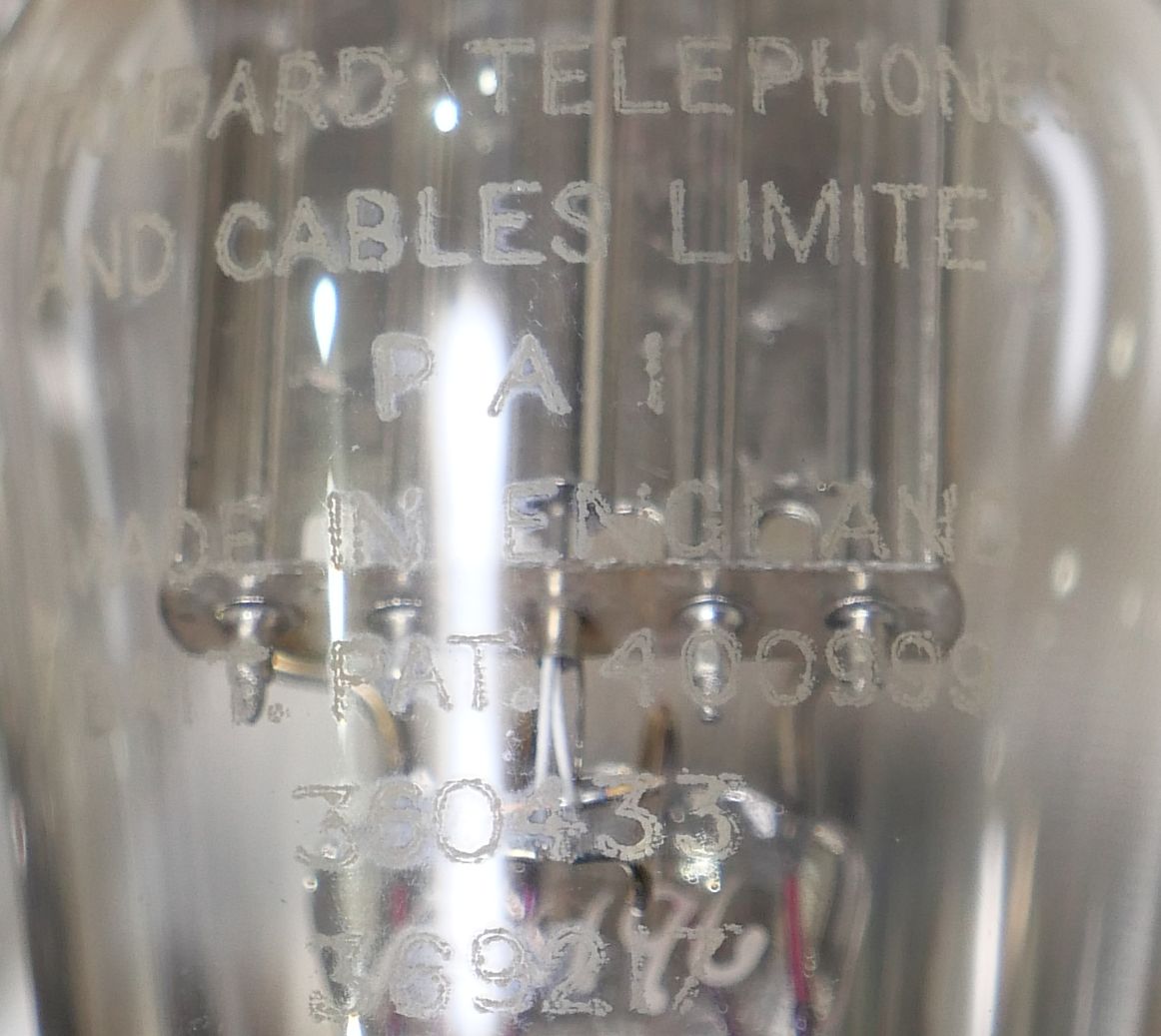

管面には特許番号も書かれています。

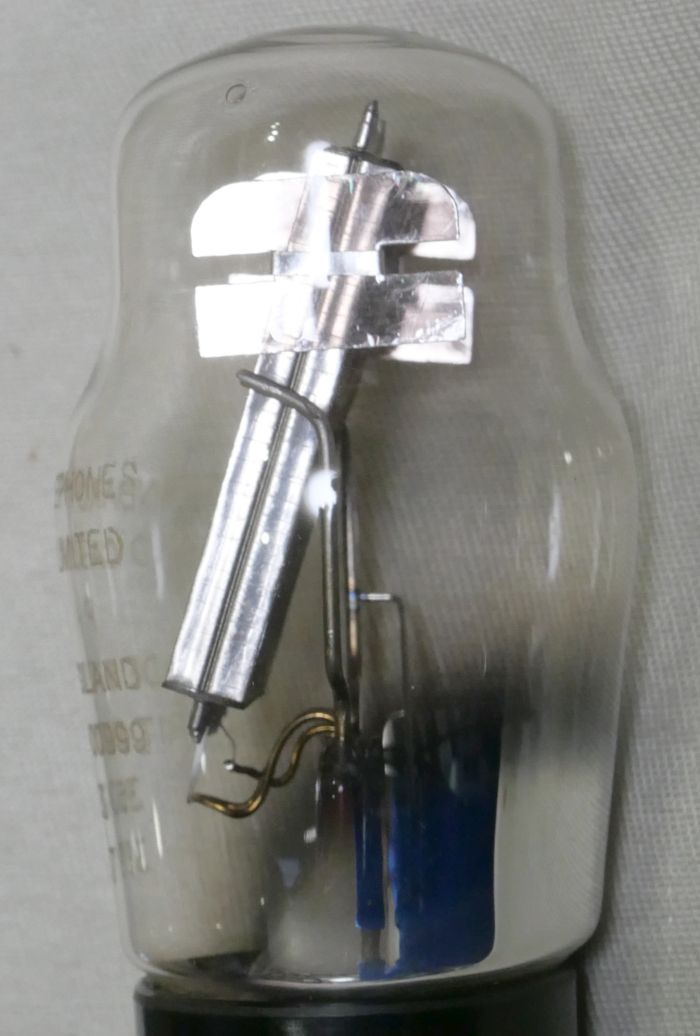

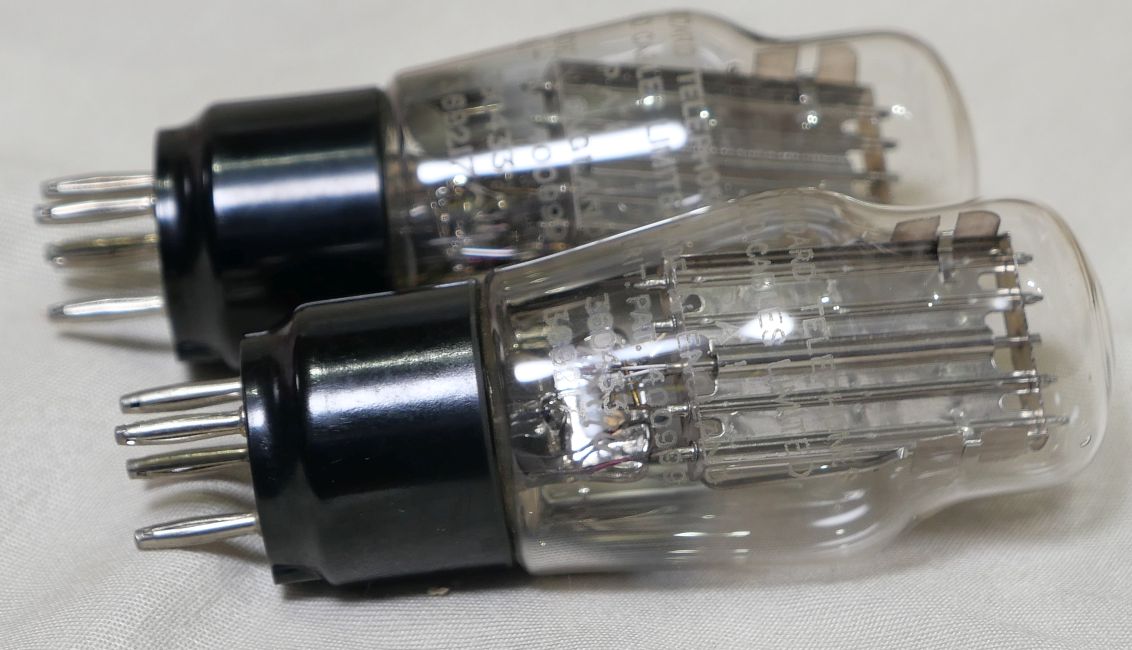

特徴的なのは斜めに置かれた電極。

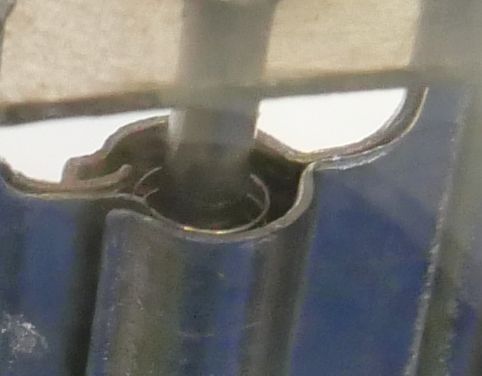

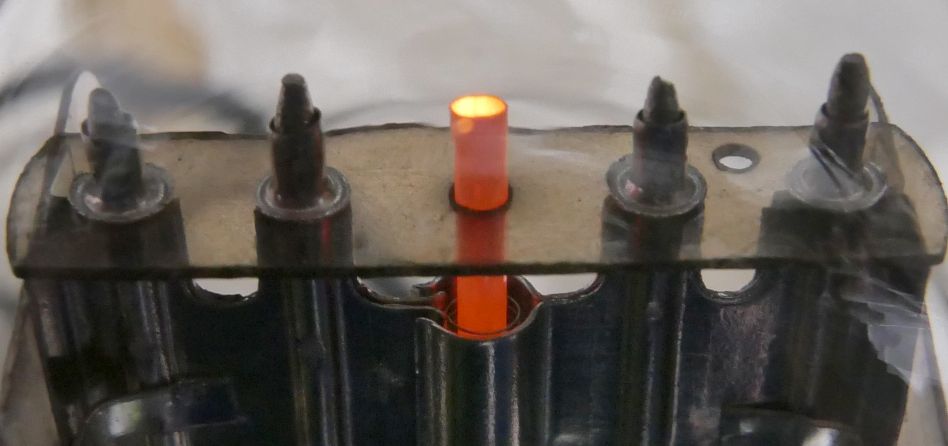

そして私が興味を惹かれたのは電極構造。

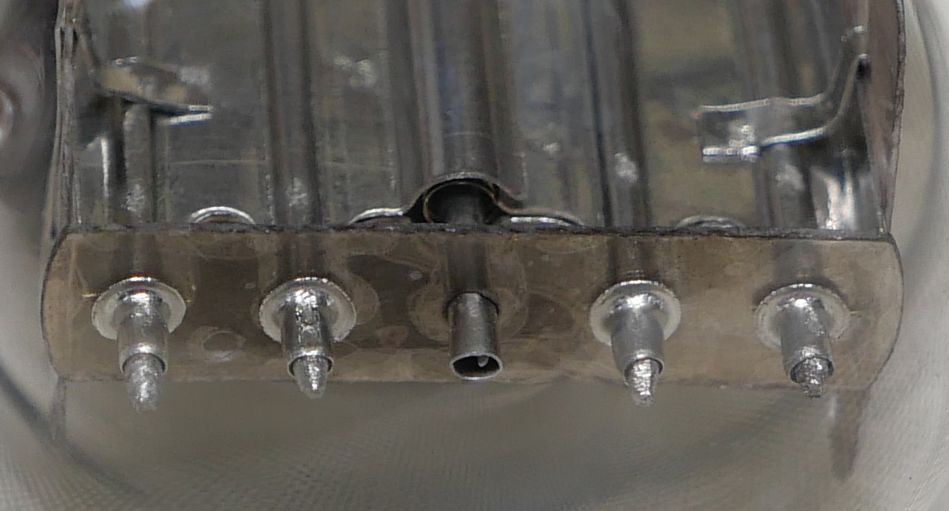

グリッドを包み込むような形のプレート。

この造りはPA1の一番の魅力かと思います。

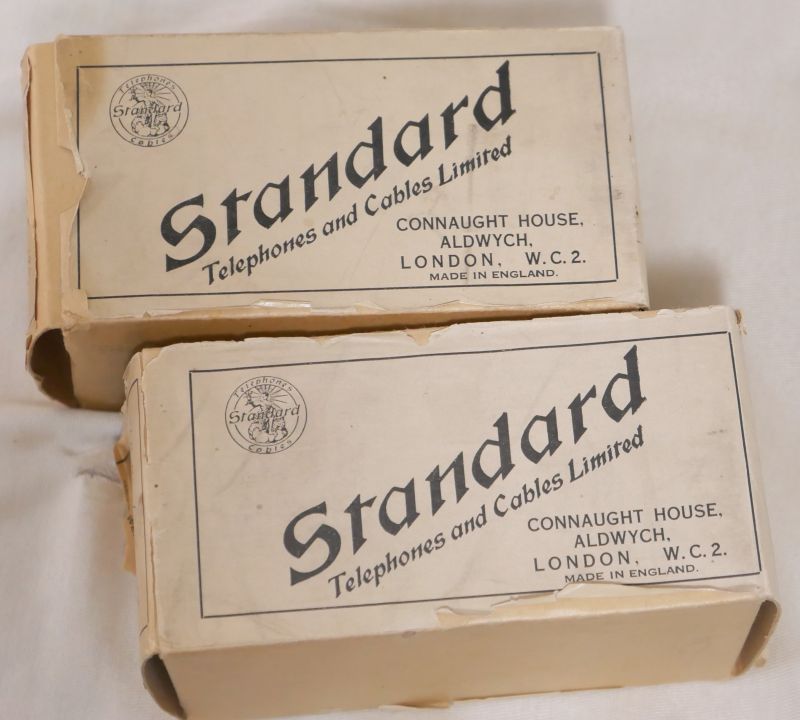

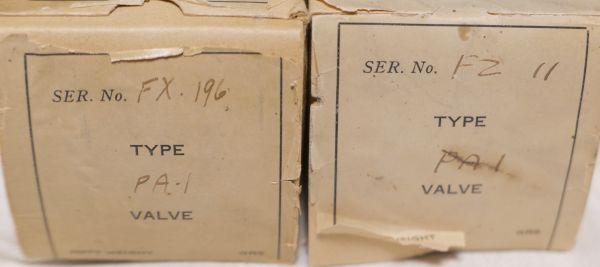

箱はこんな感じ。

良い状態です。

STCはStandard Telephones and Cablesの頭文字です。

Standard Telephones and Cablesという名は1925年にITTに買収されてからのようです。
STCの真空管にITTの印字があるものも見受けられますね。
1987年にノーザンテレコム（ノーテルネットワークス）に買収されましたが、そのノーテルも2009年に経営破綻、2016年に資産全てが消滅しました。

この真空管の規格は、 The Valve Museumの「P.A.1」規格表 が参考になります。
ハイgmで低い電圧で動作しrpも低くかつバイアスも浅くて扱いやすい印象ですが、
規格表を見る限り、直線性はよくありません。
（悪い言い方をすれば「ただ珍しいだけ」です）

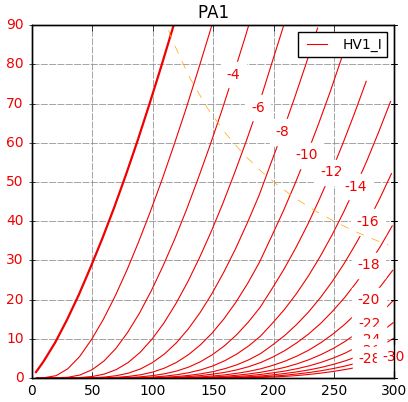

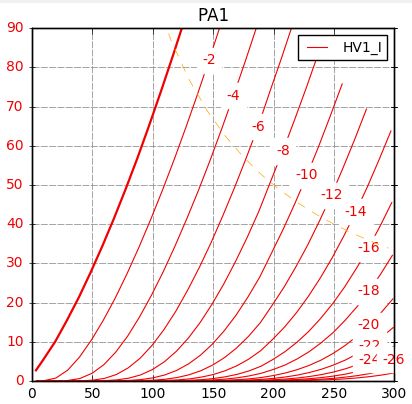

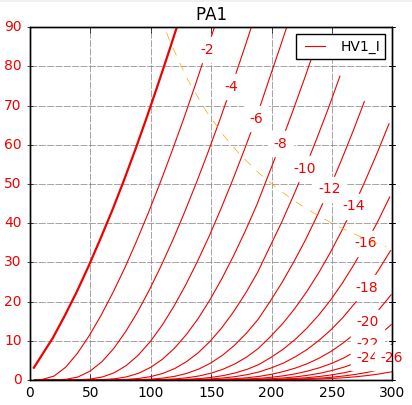

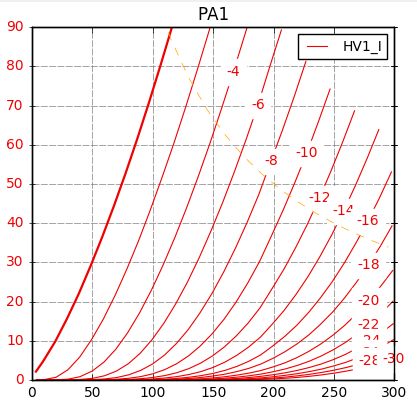

etracerで特性を測定しましょう。

【1本目】
Eh=4.0V, Ih=0.98A

Eg=-6.9V
Ip=42.34mA
rp=1383Ω
gm=10136μS
μ=14.0V/V

Ep=170V
Eg=-6.8V
Ip=42.31mA
rp=1400Ω
gm=10109μS
μ=14.2V/V

【2本目】
Eh=4.0V, Ih=0.99A

Ep=170V
Eg=-7.2V
Ip=42.02mA
rp=1354Ω
gm=9820μS
μ=13.3V/V

Eh=3.8V, Ih=0.97A

Ep=170V
Eg=-7.1V
Ip=42.37mA
rp=1353Ω
gm=9870μS
μ=13.4V/V

170Vの42mAで3.5kΩ負荷で0.6Wそこそこです。（歪率5.5%）
高電圧低電流領域はIpカーブが明らかに寝てきます。

測定結果から、規格表どおり直線性の悪い球であることが明確になりました。
「コレクターズアイテムですね。最新のオーディオ用途には向きません。」
と言い切りたいところですが、注目すべきは感度の高さです。gmがとても高いですね。
非常に浅いバイアスで動作します。つまり、小さなスイングでフルパワーが出せますので「ちょっとシングルアンプをつくりたい」という需要には合っていると思われます。
rpも低いので、NFBを掛けなくてもある程度の性能は出ると思います。
