EL38という真空管を紹介します。

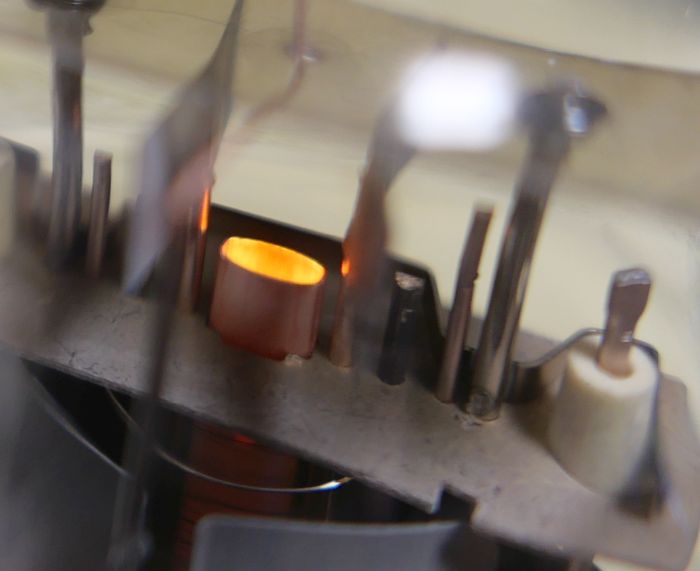

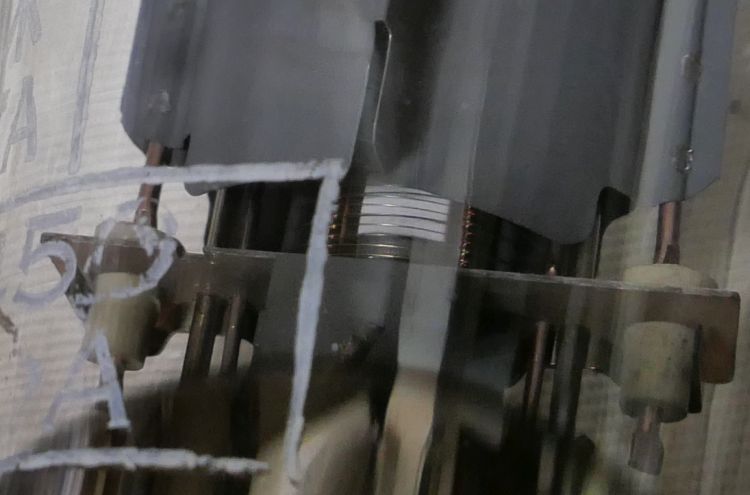

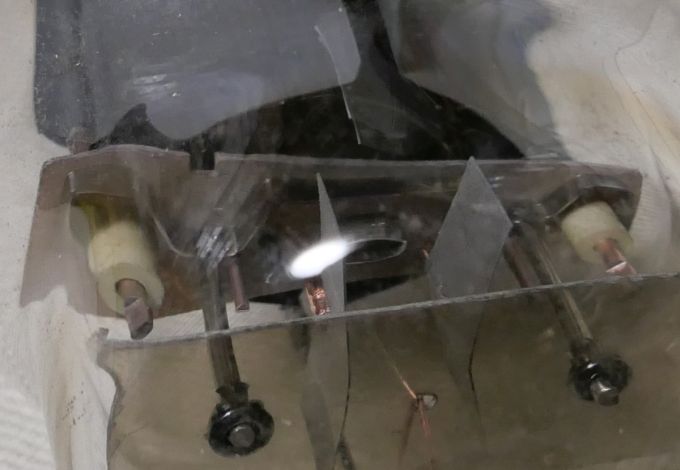

この球も太いカソードが魅力。
五極菅です。
規格については 真空管(Electron tube) 規格表データベース「Mullard EL38」規格表 が参考になります。
接続図を見て解るとおり、EL34のようにサプレッサーグリッドが1番ピンに出ていますので必ず接続する必要があります。

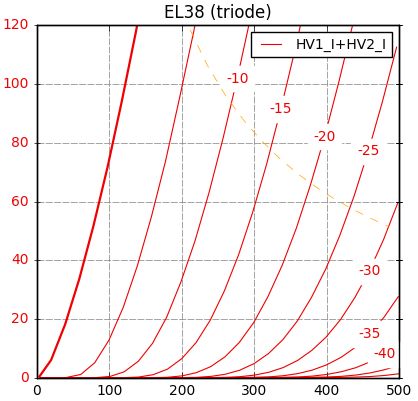

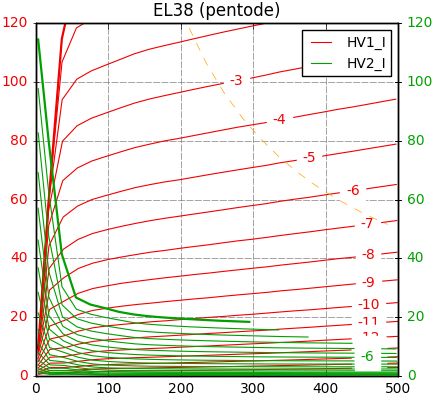

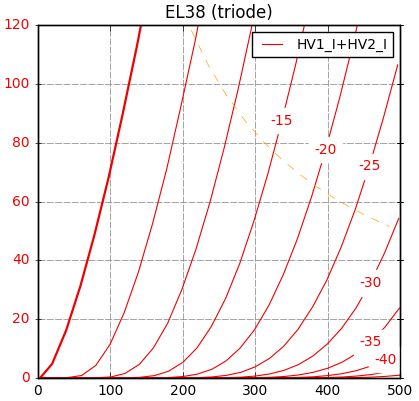

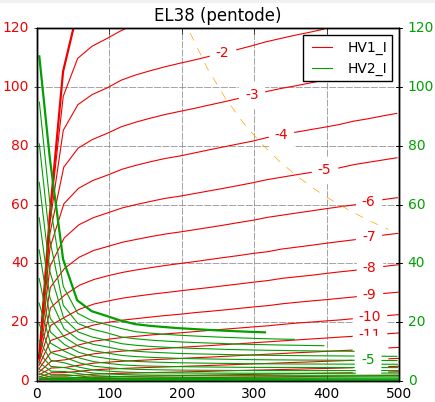

etracerで特性を測定しましょう。
【1本目】Eh=6.3V, Ih=1.31A
三極管接続
Ep=280V
Ip+Ig2=54.53mA
Ig2=6.36mA
rp=1272Ω
gm=10417μS
μ=13.3V/V
五極菅接続
Ep=280V
Eg2=180V
Eg1=-4.2V
Ip=55.39mA
Ig2=6.02mA
gm=12796μS
μ=372.5V/V
【2本目】Eh=6.3V, Ih=1.34A
三極管接続
Ep=280V
Ip+Ig2=55.08mA
Ig2=6.19mA
rp=1263Ω
gm=10832μS
μ=13.7V/V
五極菅接続
Ep=280V
Eg2=180V
Eg1=-4.0V
Ip=55.07mA
Ig2=5.70mA
rp=25891Ω
gm=12557μS
μ=325.1V/V
感度が高いですね。
ドライブがとても楽そうです。直線性も悪くなく、良い音が出そうです。
とにかく1番ピンはサプレッサーグリッドなので遊ばせないことが重要です。
この球も太いカソードが魅力。
五極菅です。
規格については 真空管(Electron tube) 規格表データベース「Mullard EL38」規格表 が参考になります。
接続図を見て解るとおり、EL34のようにサプレッサーグリッドが1番ピンに出ていますので必ず接続する必要があります。
etracerで特性を測定しましょう。
【1本目】Eh=6.3V, Ih=1.31A
三極管接続
Ep=280V
Ip+Ig2=54.53mA
Ig2=6.36mA
rp=1272Ω
gm=10417μS
μ=13.3V/V
五極菅接続
Ep=280V
Eg2=180V
Eg1=-4.2V
Ip=55.39mA
Ig2=6.02mA
gm=12796μS
μ=372.5V/V
【2本目】Eh=6.3V, Ih=1.34A
三極管接続
Ep=280V
Ip+Ig2=55.08mA
Ig2=6.19mA
rp=1263Ω
gm=10832μS
μ=13.7V/V
五極菅接続
Ep=280V
Eg2=180V
Eg1=-4.0V
Ip=55.07mA
Ig2=5.70mA
rp=25891Ω
gm=12557μS
μ=325.1V/V
感度が高いですね。
ドライブがとても楽そうです。直線性も悪くなく、良い音が出そうです。
とにかく1番ピンはサプレッサーグリッドなので遊ばせないことが重要です。
