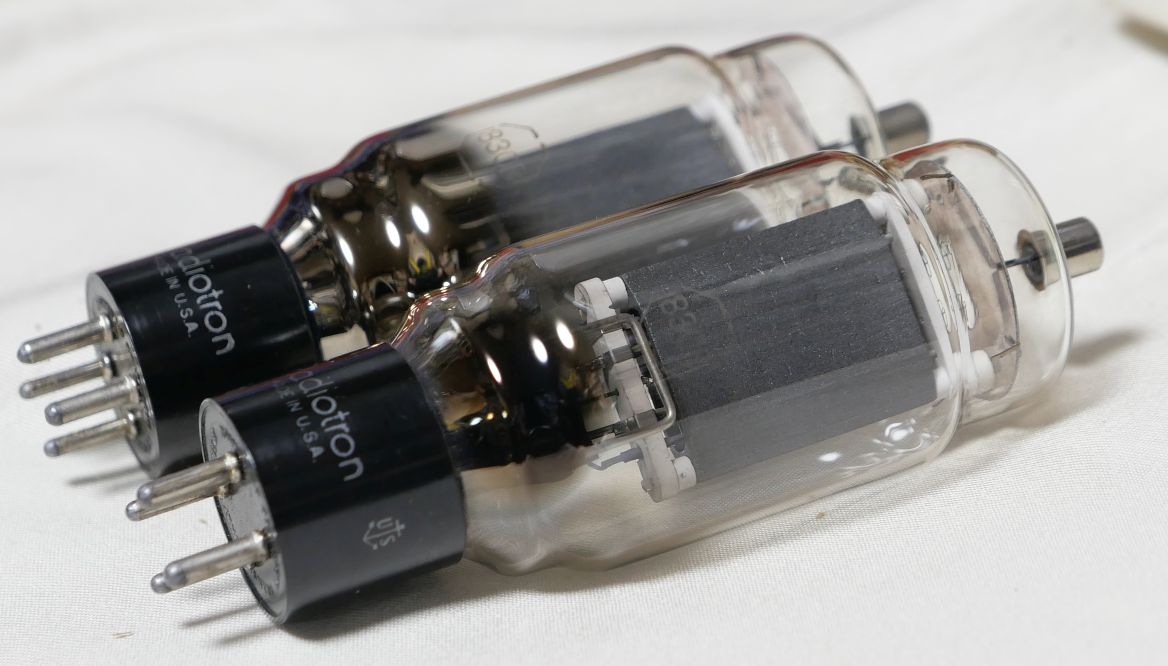

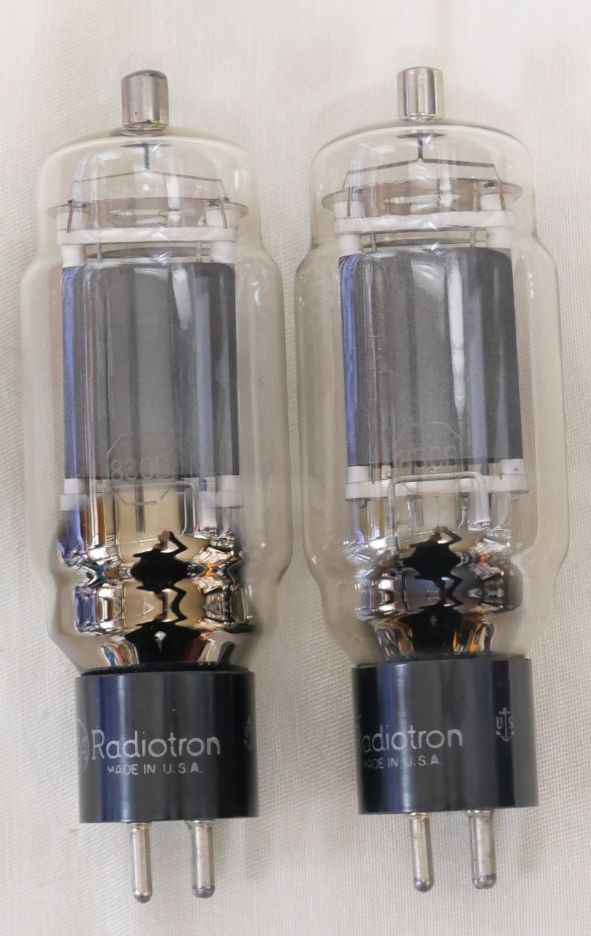

勢いで830Bという真空管を買ってしまいました。
人はなぜ無駄遣いをしてしまうのでしょうか．．．．。

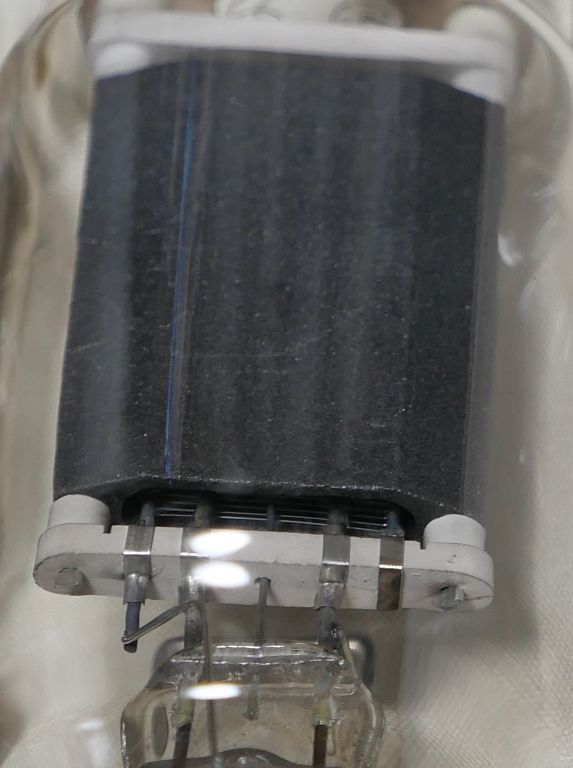

グラファイト系のしっかりしたプレートです。

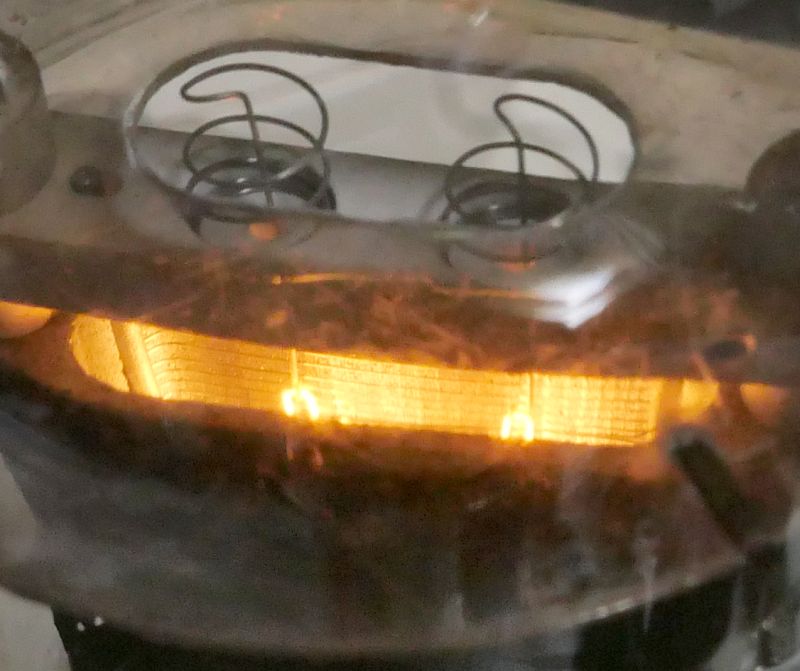

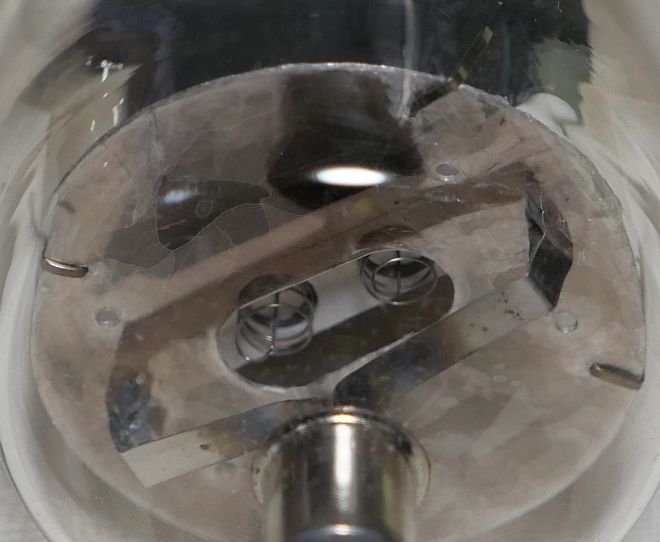

フィラメントは2点吊り。
規格は、 Frankさんの「RCA 830B」規格表 が参考になります。
B級と書いてありますので、ゼロバイアスのプッシュプル回路で使う物です。
A級シングルですとポジティブバイアス（プラスのグリッドバイアス）で、グリッド電流が流れます。

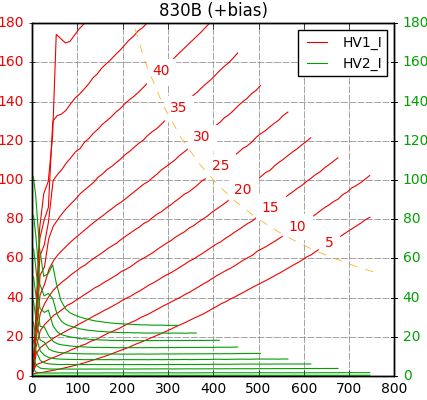

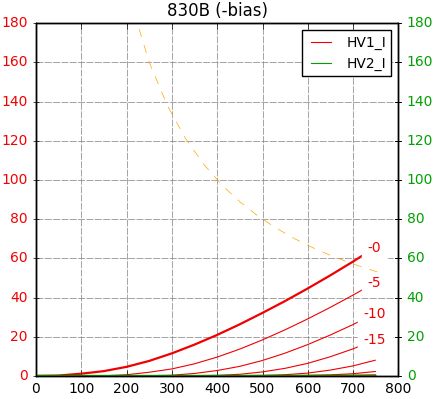

etracerで特性を測定しましょう。
Ep=420V
Eg=17V
Ip=75.50mA
Ig=4.53mA
rp=6386Ω
gm=3411μS
μ=21.8V/V

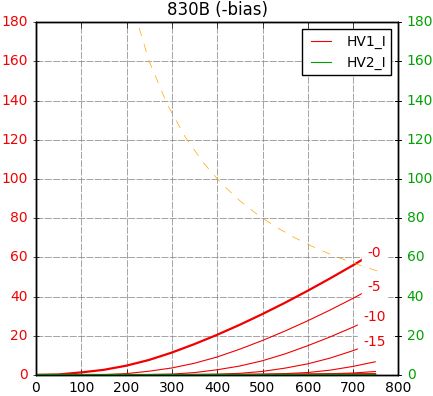

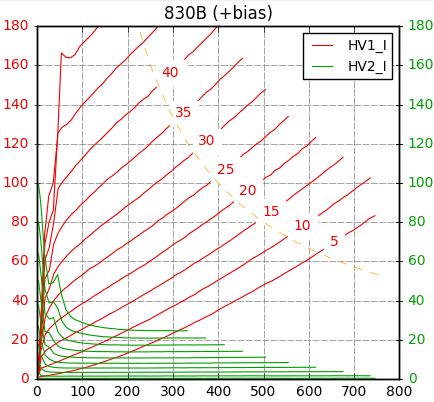

【2本目】Ef=10.0V, If=2.00A
Ep=420V
Eg=17V
Ip=76.78mA
rp=6444Ω
gm=3523μS
μ=22.7V/V
2本ともよく揃った特性だと思います。
Ep=50V以下は安定しない様子ですが、実動作領域から大きく離れているので全く問題はありません。100V以上は当然ながら素直な特性です。
IgはA級動作アイドリング時に4.5mA程度なので、それほど扱いが難しくはなさそうです。
人はなぜ無駄遣いをしてしまうのでしょうか．．．．。
グラファイト系のしっかりしたプレートです。
フィラメントは2点吊り。
規格は、 Frankさんの「RCA 830B」規格表 が参考になります。
B級と書いてありますので、ゼロバイアスのプッシュプル回路で使う物です。
A級シングルですとポジティブバイアス（プラスのグリッドバイアス）で、グリッド電流が流れます。
etracerで特性を測定しましょう。
Ep=420V
Eg=17V
Ip=75.50mA
Ig=4.53mA
rp=6386Ω
gm=3411μS
μ=21.8V/V
【2本目】Ef=10.0V, If=2.00A
Ep=420V
Eg=17V
Ip=76.78mA
rp=6444Ω
gm=3523μS
μ=22.7V/V
2本ともよく揃った特性だと思います。
Ep=50V以下は安定しない様子ですが、実動作領域から大きく離れているので全く問題はありません。100V以上は当然ながら素直な特性です。
IgはA級動作アイドリング時に4.5mA程度なので、それほど扱いが難しくはなさそうです。
