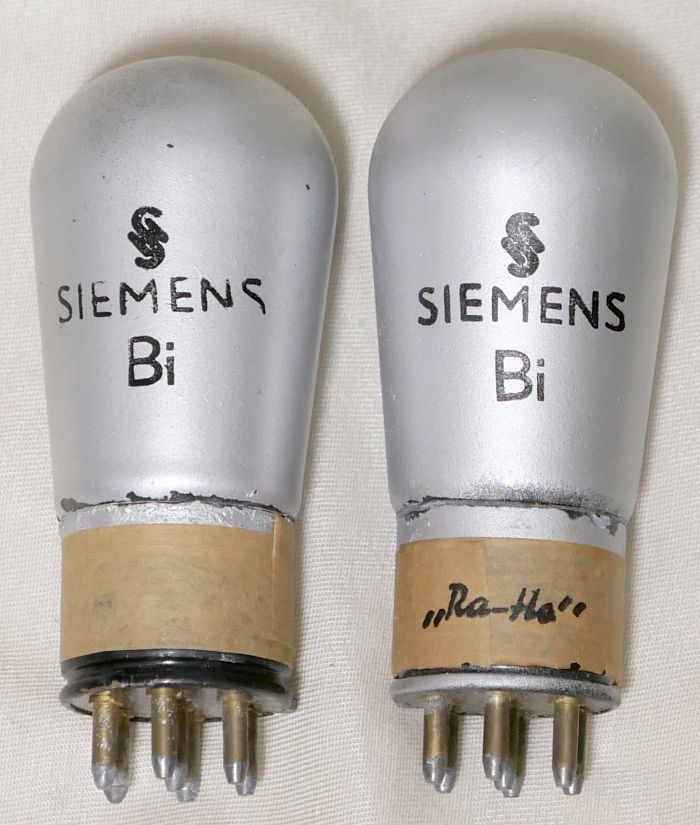

Biという真空管を紹介します。
なぜ買ってしまったのか記憶にありません。
Biは電圧増幅に良さそうな傍熱の三極管です。
規格は、 真空管(Electron tube) 規格表データベース「RFT Bi」規格表 が参考になります。
Amplification factorが書かれていませんが、測定すればわかります。
etracerで特性を測定しましょう。
【1本目】
Eh＝4.0V, Ih=1.05A
Eg=-4.2V
Ip=8.02mA
rp=11981Ω
gm=2228μS
μ=26.7V/V
【2本目】
Eh＝4.0V, Ih=1.05A
Ep=220V
Eg=-3.7V
Ip=8.05mA
rp=12141Ω
μ=27.5V/V
25kΩ負荷で26程度のμです。
使いやすい電圧増幅管かと思います。
因みに出力管として使った場合は0.1Wくらいしか出ません。
なぜ買ってしまったのか記憶にありません。
Biは電圧増幅に良さそうな傍熱の三極管です。
規格は、 真空管(Electron tube) 規格表データベース「RFT Bi」規格表 が参考になります。
Amplification factorが書かれていませんが、測定すればわかります。
etracerで特性を測定しましょう。
【1本目】
Eh＝4.0V, Ih=1.05A
Eg=-4.2V
Ip=8.02mA
rp=11981Ω
gm=2228μS
μ=26.7V/V
【2本目】
Eh＝4.0V, Ih=1.05A
Ep=220V
Eg=-3.7V
Ip=8.05mA
rp=12141Ω
μ=27.5V/V
25kΩ負荷で26程度のμです。
使いやすい電圧増幅管かと思います。
因みに出力管として使った場合は0.1Wくらいしか出ません。
