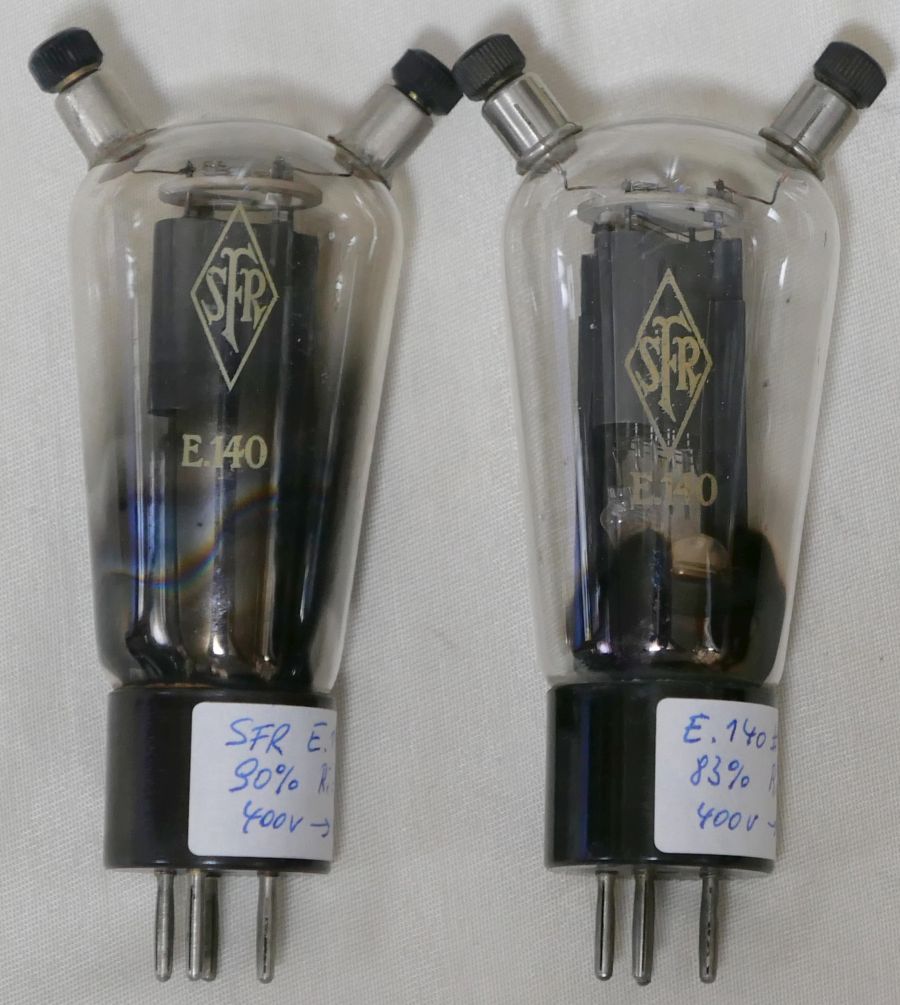

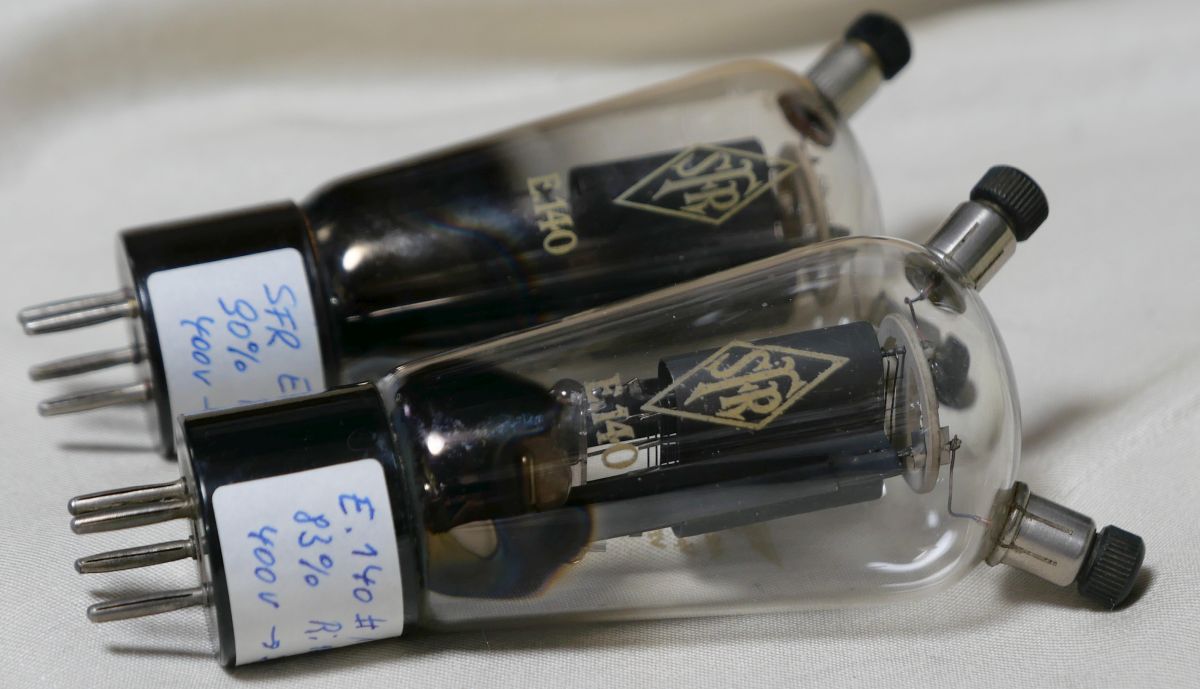

E140という真空管を紹介します。
TUNGSRAMのOX10/400という真空管 と同じものです。

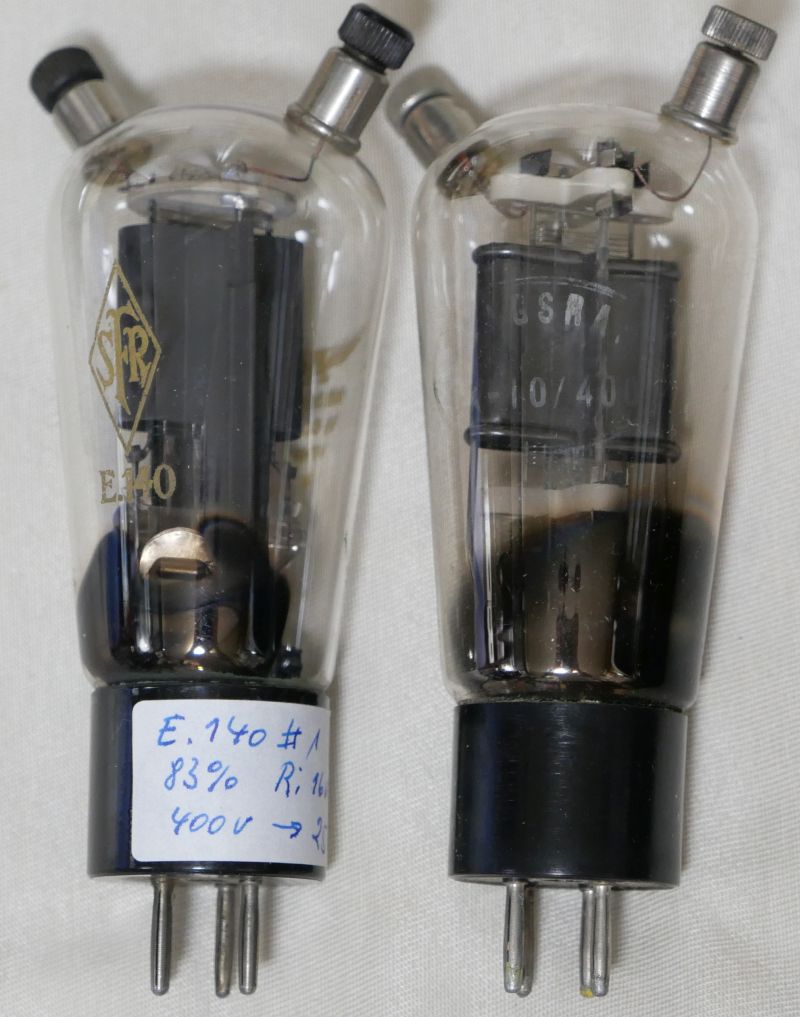

OX10/400 との違いは何でしょうか。
「また同じようなものを」と言われそうですが、
「全然ちがうもん！」 と反論させてください。

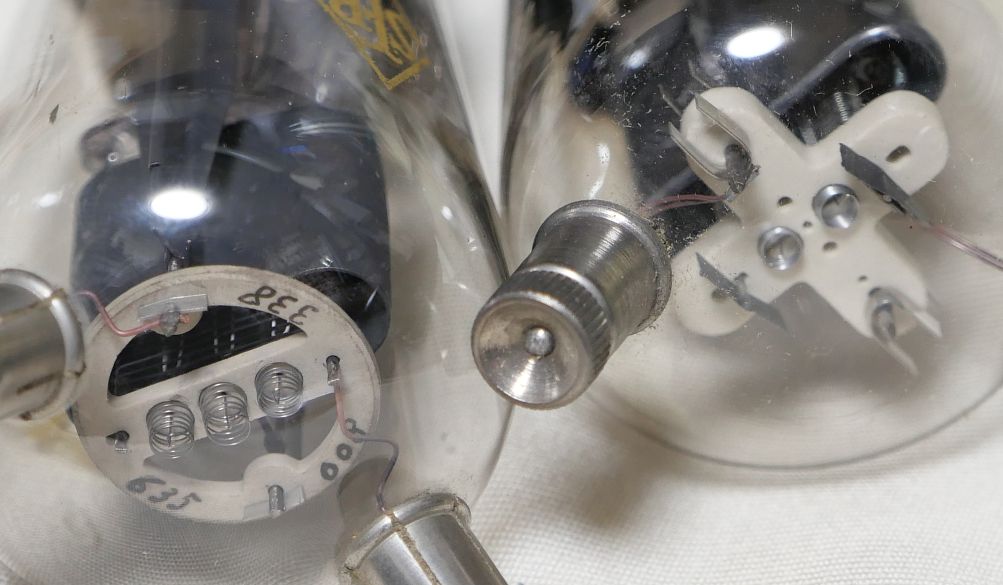

まず、SFRはフィラメントが3点吊りということです。
上の円盤がPHILIPSのように見えます。OEMでしょうか？

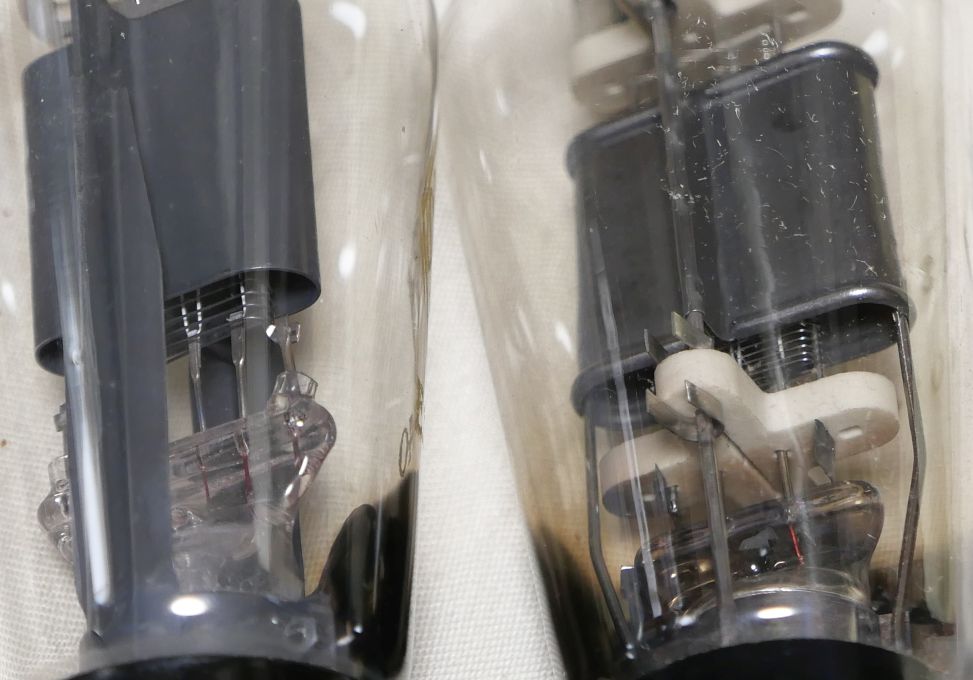

電極の支持が全く異なります。
明らかに異なりますね。
同じモノを買ったわけではない

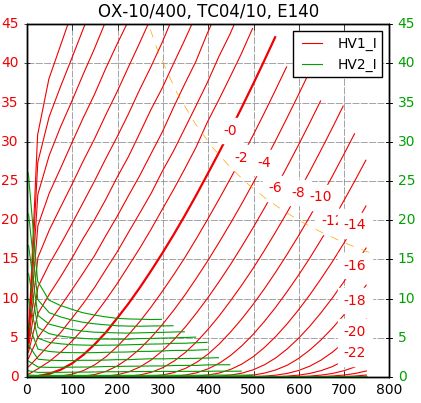

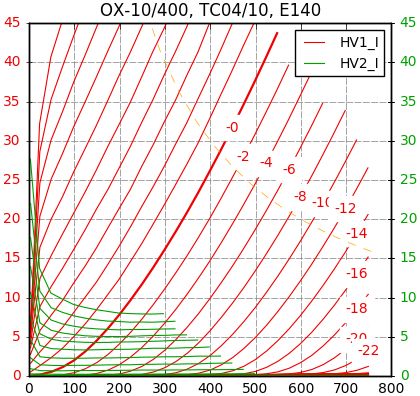

etracerで特性を測定しましょう。
400Vで22ｍAの所を測ります。
【1本目】
Ef=4.0V, If=1.15A
Ep=400V
Eg=-1.5V
Ip=21.89mA
rp=9809Ω
gm=2938μS
μ=28.8V/V
【2本目】
Ep=400V
Eg=-1.5V
Ip=22.11mA
rp=9789Ω
gm=9040μS
プラスに振り切ってグリッド電流は7～8mAくらいになります。
oyaji_number5のブログ「SFR E140シングルアンプ」 ではカソード負帰還とオーバーオール負帰還を使った回路にしているようです。
TUNGSRAMのOX10/400という真空管 と同じものです。
OX10/400 との違いは何でしょうか。
「また同じようなものを」と言われそうですが、
「全然ちがうもん！」 と反論させてください。
まず、SFRはフィラメントが3点吊りということです。
上の円盤がPHILIPSのように見えます。OEMでしょうか？
電極の支持が全く異なります。
明らかに異なりますね。
同じモノを買ったわけではない
etracerで特性を測定しましょう。
400Vで22ｍAの所を測ります。
【1本目】
Ef=4.0V, If=1.15A
Ep=400V
Eg=-1.5V
Ip=21.89mA
rp=9809Ω
gm=2938μS
μ=28.8V/V
【2本目】
Ep=400V
Eg=-1.5V
Ip=22.11mA
rp=9789Ω
gm=9040μS
プラスに振り切ってグリッド電流は7～8mAくらいになります。
oyaji_number5のブログ「SFR E140シングルアンプ」 ではカソード負帰還とオーバーオール負帰還を使った回路にしているようです。
