SIEMENSのE2eという真空管を紹介します。
なんか勢いで4本セットを買ってしまった記憶があります。

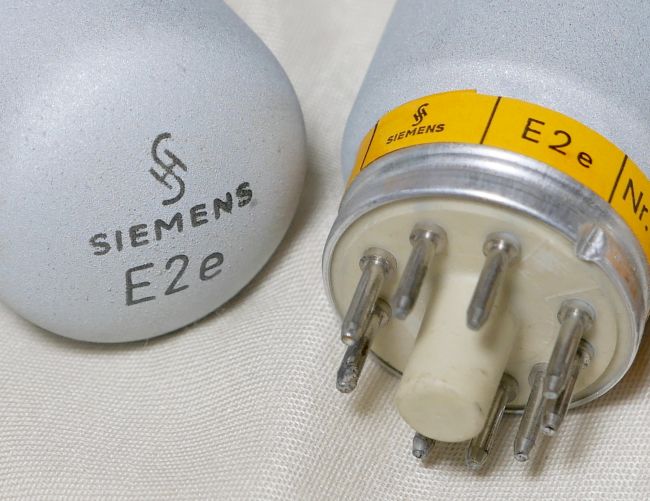

バルブはシールド塗料で覆われています。
規格は Frankさんの資料室の「SIEMENS E2e」規格表 が参考になります。
Efが18Vです。ちょっと半端ですが、6.3V2回路と5Vで17.6Vが作れるので何とかなりそうな印象です。
ピン配置は RS1003 とも F2a と異なりますのでご注意ください。
【1本目】Eh=18.0V, Ih=0.34A

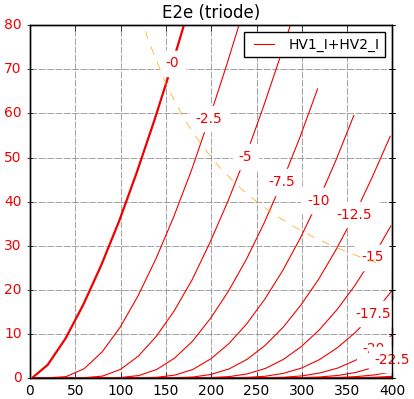

三極管接続
Ep=220V
Eg1=-5.4V
Ip+Ig2=34.01mA
Ig2=3.48mA
rp=2265Ω
gm=9128μS
μ=20.7V/V

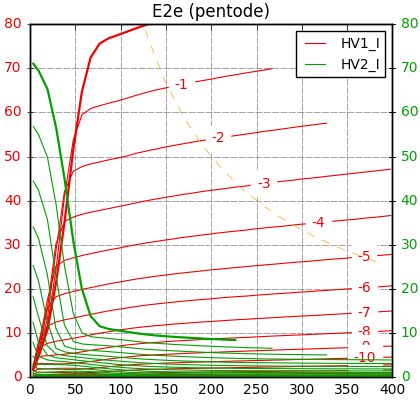

五極菅接続
Ep=220V
Eg1=3.2V
Ip=34.08mA
Ig2=3.50mA
rp=44697Ω
gm=9705μS
【2本目】Eh=18.0V, Ih=0.36A

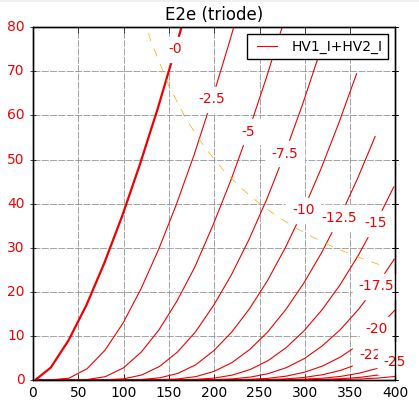

三極管接続
Ep=220V
Eg1=-5.7V
Ip+Ig2=33.94mA
Ig2=3.49mA
rp=2226Ω
gm=9016μS
μ=20.1V/V

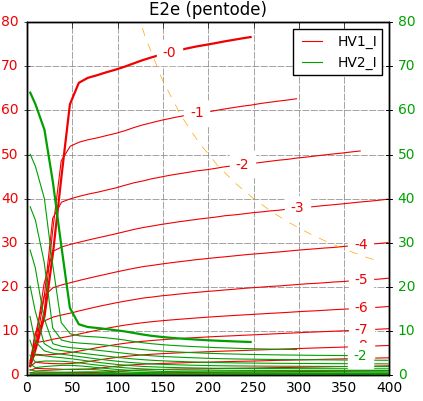

五極菅接続
Ep=220V
Eg2=180V
Eg1=3.4V
Ip=34.47mA
Ig2=3.53mA
rp=406007Ω
gm=10067μS
μ=408.7V/V
【3本目】Eh=18.0V, Ih=0.34A

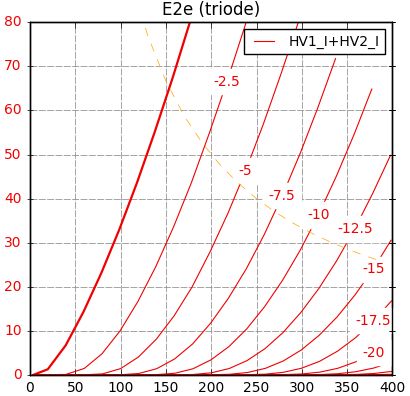

三極管接続
Ep=220V
Eg1=-6.3V
Ip+Ig2=33.81mA
Ig2=3.52mA
rp=2187Ω
gm=8567μS
μ=18.7V/V

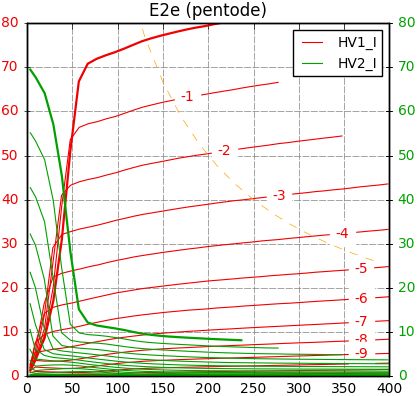

五極菅接続
Ep=220V
Eg2=180V
Eg1=3.8V
Ip=34.73mA
Ig2=3.52mA
rp=44516Ω
gm=9265μS
μ=412.4V/V
【4本目】Eh=18.0V, Ih=0.35A
三極管接続
Ep=220V
Eg1=-5.8V
Ip+Ig2=33.89mA
Ig2=3.47mA
rp=2,241Ω
gm=8882μS
μ=19.9V/V

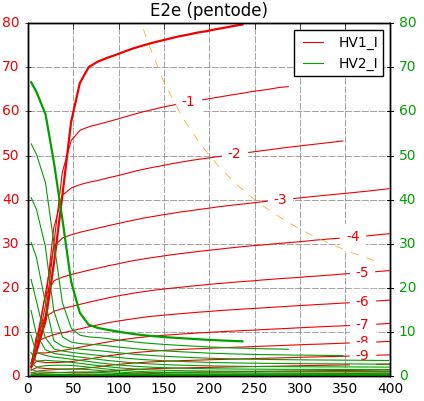

五極菅接続
Ep=220V
Eg2=180V
Eg1=3.5V
Ip=34.48mA
Ig2=3.55mA
rp=42711Ω
gm=9909μS
μ=423.2V/V
ヒーター電圧に関しては、どうしても18Vがとれなければ18VのAC/DCアダプターを買えばよいわけで。
割と何でも良いかなと思います。（笑）
なんか勢いで4本セットを買ってしまった記憶があります。
バルブはシールド塗料で覆われています。
規格は Frankさんの資料室の「SIEMENS E2e」規格表 が参考になります。
Efが18Vです。ちょっと半端ですが、6.3V2回路と5Vで17.6Vが作れるので何とかなりそうな印象です。
ピン配置は RS1003 とも F2a と異なりますのでご注意ください。
【1本目】Eh=18.0V, Ih=0.34A
三極管接続
Ep=220V
Eg1=-5.4V
Ip+Ig2=34.01mA
Ig2=3.48mA
rp=2265Ω
gm=9128μS
μ=20.7V/V
五極菅接続
Ep=220V
Eg1=3.2V
Ip=34.08mA
Ig2=3.50mA
rp=44697Ω
gm=9705μS
【2本目】Eh=18.0V, Ih=0.36A
三極管接続
Ep=220V
Eg1=-5.7V
Ip+Ig2=33.94mA
Ig2=3.49mA
rp=2226Ω
gm=9016μS
μ=20.1V/V
五極菅接続
Ep=220V
Eg2=180V
Eg1=3.4V
Ip=34.47mA
Ig2=3.53mA
rp=406007Ω
gm=10067μS
μ=408.7V/V
【3本目】Eh=18.0V, Ih=0.34A
三極管接続
Ep=220V
Eg1=-6.3V
Ip+Ig2=33.81mA
Ig2=3.52mA
rp=2187Ω
gm=8567μS
μ=18.7V/V
五極菅接続
Ep=220V
Eg2=180V
Eg1=3.8V
Ip=34.73mA
Ig2=3.52mA
rp=44516Ω
gm=9265μS
μ=412.4V/V
【4本目】Eh=18.0V, Ih=0.35A
三極管接続
Ep=220V
Eg1=-5.8V
Ip+Ig2=33.89mA
Ig2=3.47mA
rp=2,241Ω
gm=8882μS
μ=19.9V/V
五極菅接続
Ep=220V
Eg2=180V
Eg1=3.5V
Ip=34.48mA
Ig2=3.55mA
rp=42711Ω
gm=9909μS
μ=423.2V/V
ヒーター電圧に関しては、どうしても18Vがとれなければ18VのAC/DCアダプターを買えばよいわけで。
割と何でも良いかなと思います。（笑）
