基板を組み終わったので、さっそく試運転です。＾＾
実際に駆動するファンとは違いますが、快調に回っています。
写真は常温ですので、セーブ動作中です。
2V/DIV、20マイクロ秒/DIV
ファンの電圧波形です。
適当なACアダプタを使ったので、大体13Vぐらい印加されているようです。
スイッチング周期が約70マイクロ秒ですので、周波数は約14.3KHzぐらいです。
オン時間は約40マイクロ秒ですから、約57%のデューティ比となります。
これは基板の拡大写真。
実際に駆動するファンとは違いますが、快調に回っています。
写真は常温ですので、セーブ動作中です。
2V/DIV、20マイクロ秒/DIV
ファンの電圧波形です。
適当なACアダプタを使ったので、大体13Vぐらい印加されているようです。
スイッチング周期が約70マイクロ秒ですので、周波数は約14.3KHzぐらいです。
オン時間は約40マイクロ秒ですから、約57%のデューティ比となります。

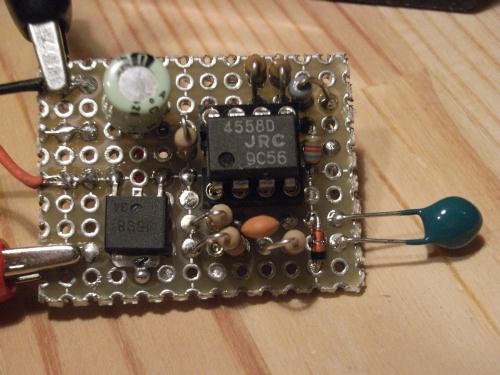

これは基板の拡大写真。
