イコライザアンプに限らず、アンプの入力にどれぐらいの信号(振幅)が来るのかを想定するのは重要です。

低く設定しすぎて常時歪みが発生するなんてシャレになりませんからね。＾＾；

イコライザアンプの場合、カートリッジの出力も重要ですが、それよりもレコード盤に記録されている音楽信号の振幅がどれぐらいかというのが、素人には全く見当が付きません。

実際にレコードをプレーヤに載せて測定すればいいのでしょうが面倒です。＾＾；

だから、今回のイコライザアンプも、1KHzで4mV出力のカートリッジなら20KHzで20dBアップの40mVと考え、マージンを20dBと見て、合計400mVもあれば十分ではないかと想定していました。

ところが、先日図書館で借りてきた本に、そのことが書いてあったので紹介したいと思います。＾＾

ラジオ技術社発行の「誰にも作れるやさしいアンプ24種の製作集」です。

この中の那須好男先生の記事にカートリッジの出力についての記載がありました。(15～16ページ)

カートリッジの仕様

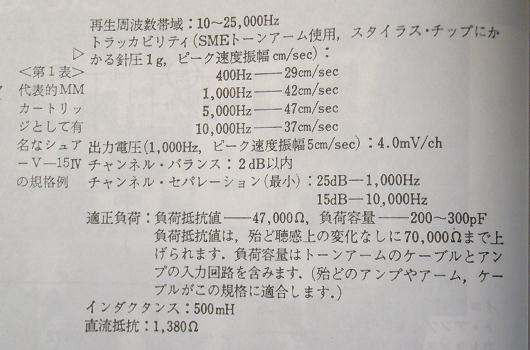

上記の写真はシュアーV-15Type4の仕様に関する記載ですが、この中でトラッカビリティとは追従性であり、これ以上の速度ではカートリッジが追い付けない(追従できない)ことを示します。(これ以上の速度でカッティングしてあるとまともに再生できないということ)

これらから計算すると、下記のようになります。

400Hz：23.2mV(＝29cm×4.0mV/5cm)

5cmで4.0mVなので、29cmでは23.2mVを発生するのです。

以下同様に。

1000Hz：33.6mV
5000Hz：37.6mv
10000Hz：29.6mV

上記のように、このカートリッジからは40mV以上の電圧は出ないことになります。

つまり、イコライザアンプも40mVの入力振幅に耐えられれば十分ということになります。(那須先生の記事には、「周波数に関係なく100mV以上あれば問題ないようです」と書かれていました)
