2012年02月19日

”よりBetterな”便利情報（　ワークダッシュ　）

カテゴリ：便利文具・小物情報

久々に文具関係のアイデア発明を紹介します。

この手のアイデア商品が私は好きです。

ノベルティーグッズ向きの 「アイデアだけが勝負」 みたいな商品

商品名：「　ワークダッシュ　」

ボールペンの芯の出方がちょっと変わっていることが面白い！！

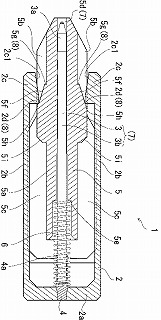

ワークダッシュ01

特許4837786
【出願日】平成２２年１１月４日（２０１０．１１．４）
【特許権者】ゼブラ株式会社

【発明の詳細な説明】
【技術分野】
本発明は、 筆記具を持ったときにはペン先が突出し、筆記具を離したときにはペン先が没入 することができる筆記具に関する。
【背景技術】
従来から、筆記具を手で持つ動作によりペン先を突出し、非筆記時には、特別な操作をしなくても手から筆記具を離すことでペン先が没入する筆記具が提案されている。

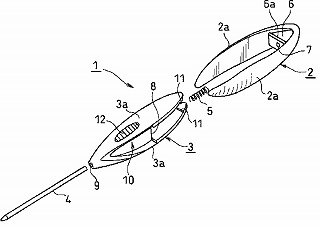

特許文献１では、Ｕ字状の外ケース（２）の両側片（２ａ）間に筆記用リフィール（４）を備え、この筆記用リフィール（４）が挿入される挿入孔（９）を有する内ケース（３）が外ケース（２）の両側片（２ａ）間に摺動自在に嵌合する筆記具が提案されている。外ケース（２）と内ケース（３）間には、付勢手段（５）が設けられ、内ケース（３）を前方（筆記用リフィール（４）のペン先側）に付勢している。内ケース（３）は、カバー片（３ａ）の後端の係合段部（１１）が外ケース（２）に設けられる係止突部（１１）と当接することにより、前方への抜け止めがなされている。よって、非筆記時には筆記用リフィール（４）の先端（ペン先）は没入される。

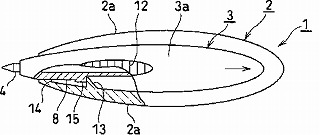

一方、筆記時には、第１指（親指）と第３指（中指）により、内ケース（３）の側面（両カバー片（３ａ））を把持するとともに、第２指（人差し指）により、外ケース（２）の一方の側片（２ａ）を押さえ、かつ外ケース（２）の後端を、第２指（人差し指）の付け根付近に押し当てながら、内ケース（３）を外ケース（２）の両側片（２ａ）間に引き込ませる。この状態でペン先は突出し筆記可能となる。そして、この状態から筆記具（１）から手指を離すと、付勢手段（５）が内ケース（３）をペン先側へ付勢する付勢力により、再びペン先は没入されることとなる。
【先行技術文献】
【特許文献】
【特許文献１】特開２００１－３１５４８７

【発明が解決しようとする課題】
上述の筆記具（１）においてペン先の突出状態を保ち筆記するためには、第２指（人差し指）の付け根付近に外ケース（２）の後端を押し当てている必要がある。一方、筆記具の持ち方としては、第１指（親指）と第２指（人差し指）で摘むようにして筆記具を持ち、第３指（中指）の第１間接付近で筆記具を支持するのが一般的である。この一般的な筆記具の持ち方と比較すると、特許文献１記載の筆記具は、筆記時において、常に第２指（人差し指）の付け根付近に外ケース（２）の後端が当接することを意識して筆記しなければならない。さらに、一般的な筆記具の持ち方と異なる持ち方を強いるものであるので、たとえメモ程度の短時間の筆記であっても使い難いものとなる。

【課題を解決するための手段】

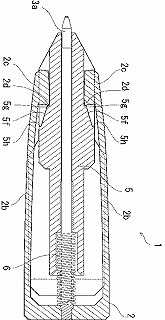

本発明は、一端にペン先部を有する筆記芯と、前記筆記芯が挿通する貫通孔を有するカバー本体と、前記カバー本体を前記筆記芯に対して摺動自在にガイドするガイド手段と、前記カバー本体をペン先部側に付勢する付勢手段と、前記カバー本体のペン先部側への移動を規制する規制部と、前記カバー本体に対して押圧操作可能に形成された操作部と、前記カバー本体には、斜面状に形成される駆動斜面又は該駆動斜面と係合する係合部の何れか一方が設けられ、前記駆動斜面又は前記係合部の何れか他方は前記操作部に設けられ、前記操作部の押圧操作により前記カバー本体を前記筆記芯に対して前記筆記芯の他端側に移動させるように前記駆動斜面及び前記係合部を形成したことを特徴とする筆記具、である。

本発明によれば、一般的な筆記具の持ち方をするだけで、筆記芯を突出させることができる。すなわち、一般的な筆記具の持ち方において使用する第１指（親指），第２指（人差し指），第３指（中指）の何れか、又は２又は３の指により操作部を押圧操作すれば、付勢部材の付勢力に反してカバー本体がペン先部を露出する方向に移動するので、ペン先部が突出する。そして、指を離すと、付勢部材の付勢力によりペン先は没入される。よって、筆記時のみペン先部が突出し、筆記具から手を離すとペン先部が没入され、特にメモ的な短時間の筆記に好適な筆記具であるとともに、 特異な持ち方を強いない、自然な持ち方で筆記することができる 筆記具を構成することができる。

ここまで公報引用
