2006年11月02日

センチュリー CWRS-SW 検証・・・

カテゴリ：カテゴリ未分類

S-ATA HDDがラックから楽に出し入れ！
「技あり！楽ラック！」
前々からこの機種の問い合わせが多かったのですが値段が高いので買う気はありませんでしたが、中古品で安く売っていたので買ってみました。


後方コネクターと排気用ファン
電源は４ピンでもいけます、ファンは４センチタイプでわりと静かです
前面ロックキーと開閉扉
扉のツメはプラで出来ています。


全体が金属カバーで出来ており強度はありそうです。
コの字型ベースにコの字型のカバーを付けた構造になっています。

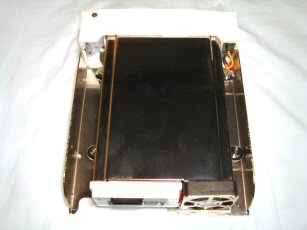

内部。
排気ファンはさえぎる物が無く効率よく排気できそうです。
４ピン電源の半田が剥き出しなのが少し気になります、その横に三角形の突起があります、これはハードディスクを支えるバネになっています、扉の押さえの板バネとこれで挟み込んで支えます、下にあるコネクターだけでは強度面で支えきれないためです。


ロックキーと表示ランプ。
ロックキーは電源と連動していません表示は上が通電、下がアクセスになっています。
今までのロックキーの中では一番安っぽい感じですね。


前面開閉扉の内側。
折角、板バネの下側まで通気の為の溝が切ってあるのに板バネが邪魔をしています。
開閉は、静かでスムーズですガタツキもほとんどありません。


内部構造。
他のケースとまったく違う動作でハードディスクを排出します、無理な力もかからず理想的に力が加わりレバーが動きます。
これは、よく出来ていました。


ＳＡＴＡコネクター。
第一問題点です、ＮＳＳコネクタではありませんし基盤への取り付けも頼りない感じがします。
その内に壊れてしまいそうです・・・。


排気ファンはそこそこの排気量があり、前面扉の溝は気にしなくていいかと思っていたら、写真コネクターカバー（白いところ）の下側が大きく開口しておりここから空気を吸い込んでいました・・・。
だめだめです、意味がわかりません。


私のようなど素人には、想像もつかない空気力学があるのかもしれないので、排気ことは置いといて実際に動作テストをしました。
この手のケースはほぼ振動吸収の為にゴムパッキンがついており、ハードディスクの微振動をケースに伝わらないようにしてあります・・・がっ、ビビリまくりです。


ベースとケースの接続不部。
ちゃんとゴムはついているのになぜ・・・？


分かりやすいように真横から。
ケースを叩いてもゴムに振動は伝わらないはずが・・・。


九十九の製品です。
少し形が違いますが、原理は同じでゴムで金属をはさんで・・・！？
んっ、センチュリーのは挟んでないぞ。

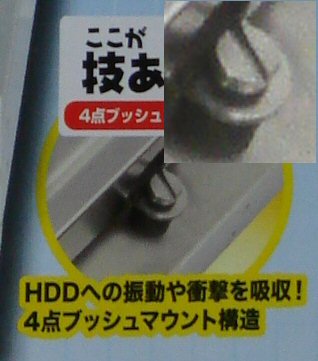

パッケージの写真ではビスが浮かんでいるのに、買ったやつはべったり引っ付いています。

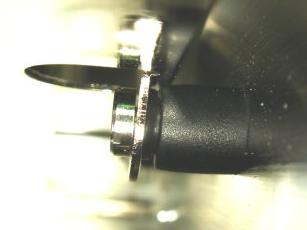

これが正解の写真。
これでも少し微振動は伝わりますが、だいぶとましになりました。
私が買った物は中古ですから、前の持ち主が外して、組み立てる時にきちんとはめなかったのが原因でしょう。
まさか、他の製品も同じ構造になっていたりする事が・・・。

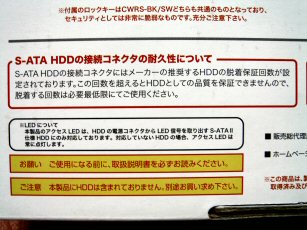

コネクターの耐久性について。
よく聞く５０回の壁ですね、ハードディスクを出し入れする為にケースを買うのに、出来るだけ脱着するなとは、困った物です。

総評

よく出来た商品に見えるのですが、各所に粗が目立ってしまい惜しい商品です。
改造したくてもまったく手が出ません、これをいったいどこに使えばいいものか、考えさせられます。
それと、排気ファンはハードディスクを抜いても回りっぱなしです、スイッチが無いので切れません・・・。
よさそうに見えるだけに、実に惜しい。

・リムーバブルHDDケースを検証

お約束

改造行為はメーカーの保証が受けれなくなります、この改造に伴ういかなる損害も当ホームページは一切関知いたしません。
改造行為はあくまでも自己責任の元で行ってください。
検証は買った一台だけの結果ですので、他の物が全て同じであるとは限りません。
では、より良いＰＣライフをお楽しみ下さい。　　（管理人　山猫の額）
