ツインバス3wayシステム再構築～ 1号機修理完了

カテゴリ：カテゴリ未分類

故障していたのは3石からなるフィードバック型カレントミラー回路でした。
バランス抵抗が省かれてマイナス電源に直結しているので事故に巻き込まれやすいのでしょう。

部品単位ではベース・コレクタ間、ベース・エミッタ間にダイオード特性があり、壊れていない様に見えますが、通電するとコレクタ・エミッタ間がショートする、いわゆる半死にです。
ここまで完璧な半死には珍しいです。
トランジスタの故障はほとんどの場合、端子間ショートかオープンで容易にゼロイチ判定出来るのですがね。

従って、3個のトランジスタのうち、故障したのは1個なのか、全部なのかは分かりません。
ちゃんと診断するにはカーブトレーサが必要です。
勿論、そんな物は持っていません。
個人でカーブトレーサを持っている人っているのだろうか？

危うく1個￥3,000×3=計￥9,000で買ってしまうところでした。
当時、このアンプユニット1枚の全ての部品代はモトローラのパワートランジスタを含めて約1万円です。

修理の過程で2段目の差動増幅段を再配線しました。

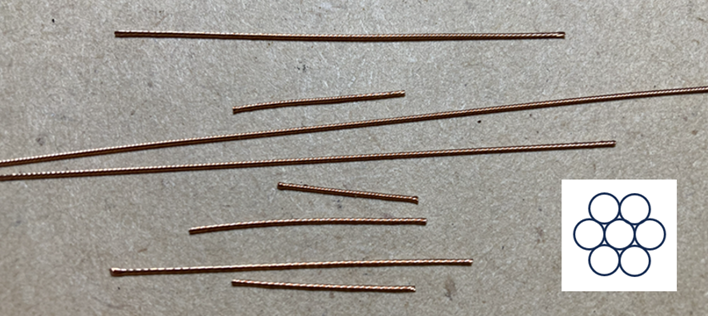

金田式の場合、この配線材は「7本より」が指定されています。
「7本より」とはダイエイ電線をほどいて芯線7本を手でよったものです。

7本よると直径は0.55mmになります。
これが出来る人は少ないと思います。
でも、実は電動ドリルでよると簡単に出来てしまうのです。
まさか、「7本より」を再び作るハメに陥るとは思っていませんでしたHi

パワーアンプの場合、配線材は何でもかんでも太くしがちですが、太すぎる配線材を用いると音像の輪郭が不明瞭になります。
金田氏はこれに気付いており、たどり着いた結論が「7本より」とは恐れ入ります。

そこでサンハヤトの基板は今でも売っているのかAmazonで見たら、

￥1,204！ないわー！

線材、平ラグ端子版、ネジ、半固定抵抗器、基板支持スペーサなどなど不足部品を買い足しましたが、こういう汎用の一般部品の高いこと高いこと。
当時の値段の数倍から10倍です。

今時、こんな遊びをする人は少ないからなぁ・・・
