2006.12.08

オリンパスペンEES

(2)

カテゴリ：経済

この記事は修理ではありません。

先日のオリンパスペンEES、
フィルムを一本試し撮りしたところ、露出がめちゃくちゃでした。
（ジャンク品ですので、仕方ありません。）

が、気になるので少しだけチェックを。

露出がおかしいということなので、絞りとシャッターを確認。

(1)絞り
2.8-22までありますが、全てしっかりと可動しています。

（２）シャッター
EESは1/30と1/250の自動二段階切り替え式ですが、音を聞く限り、早いのと遅いのとありますので、精度的にどうかは不明ですが、低速・高速の機能は生きています。

でしたら、いっそのことマニュアルのカメラにしてしまえばいいのでは？

と思って、ちょっと分解してみました。

まず、軍艦部を外します（前回の日記参照）。

ここまでだと、シャッターの動きがよくわからないため、レンズの周辺もばらしていきます。

ees20

まず中心部の距離リングを外します。
留めてある豆ネジ３本は、完全に外すとなくしそうなので、２回転ほど緩めるだけでOK。ちなみに精密ドライバーの0.8mmが必要なので、100円ショップの精密ドライバーセット(1.4mm)では無理でした。

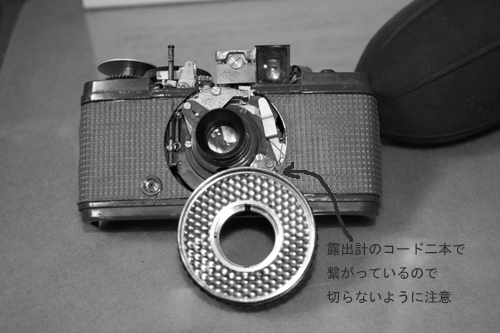

次にカニ目を回して、金色のリングとセレン部分をガバッと外します。

ees21

セレン部は本体と二本のリード線で繋がっていますので、切らないように注意しましょう。

これでシャッターの動きが少し見えるようになったので、ちょっと確認。

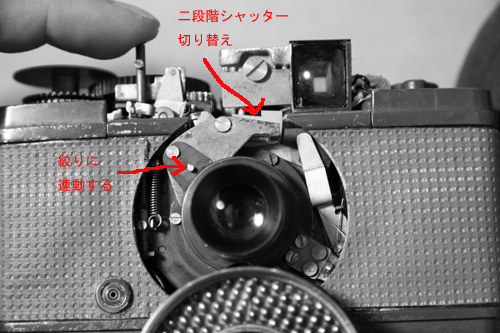

（１）シャッター押す前
ees22

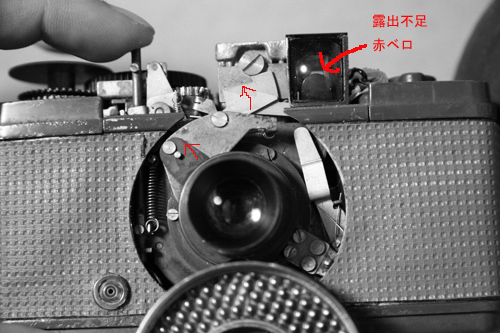

（２）シャッター押したところ
ees23

（２）の画像は部屋が暗い為、センサー棒が板の場所まで来ていない状態。この場合、板が一番上まで上がることになり、露出不足警告赤ベロが一緒に持ち上がり、ファインダーに登場します。しかもシャッターは切れません。

では、明るくてシャッターが切れる場合には、どうなるのか？
センサー棒の動きが分かるように、角度を変えて写真を撮りました。

（３）少し明るい場合～セレンに携帯カメラの明かりを当ててみました。
ees24

写真が撮れる明るさの場合、センサー棒が、この段まで動いてきます。

（４）暗い場合～普通の部屋の中
ees25

写真を撮れないほど暗くなると、センサー棒はファインダー方向へ戻っていきます。そして、1/30の段から外れてしまう状態まで暗い場合（この画像の状態）、板はセンサー棒に邪魔されず、一番上まで行ってしまいます（２の画像です）。その場合、板と一緒に赤ベロも上昇し、撮影は出来ません。

（５）とても明るい場合～状況作れず
写真は撮れませんでした（部屋が暗すぎて）が、センサー棒が（３）の画像よりも右に移動、板の階段の２段目まで進みます。センサー棒がこの段にいる時にシャッターを押すと、1/250のシャッターが切れることになります。

さて、ここまで見てみると、明るい場合にしっかりセンサーが動いているのが分かります。

なのになぜ撮った写真は露出がバラバラだったのか？

原因はよくわかりませんが、このセンサー棒の動きも行ったり来たりふーらふらって感じでいまいち頼りないので、セレンが劣化して不正確に動いているのかもしれません。

とにかく露出は私の場合だいたい分かりますので、マニュアルカメラにしてしまいます。

ペンEESの素晴らしいところは、絞りリングがついていてマニュアルで選べるところです。

ですので、一番簡単に出来るマニュアルカメラへの改造？はこの場合、
1/30か1/250のどちらかに固定してしまうことです。

それなら話は簡単です。

センサー棒をどちらかの段の場所に固定してしまえば良いのです。

そこで問題なのは一点だけ。

1/30 or 1/250

1/30なら暗いときでも撮れますが、ぶれる可能性があります。

1/250ならぶれることはありませんが、かなり明るくないと撮れません。

１分ほど悩んだ末、1/250で行くことに決めました（使いにくかったら変更すればいいのです）。

なぜならマニュアルにする利点として

EESは自動モードだとIS200までしか対応していませんが、マニュアルなら関係ありません。ISO400でも800でもなんでも使えます。朝夕多少暗い場所でも、800を入れてやれば1/250でも問題ないでしょう。

というわけで、1/250の場所でセンサー棒を止める方法は

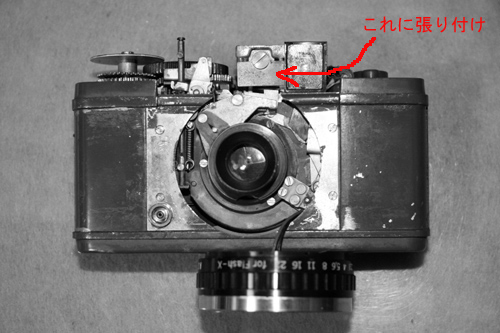

ees26

このプレートに、つっかえ棒を貼る。

単純明快なこの方法にしました。

ees27

貼りました。

セロテープで（笑）。

使ったつっかえ棒は、薄くないとまずいので、机の上に落ちていた偽革（最後に登場します）の切れ端を1mmの太さに切ったものです。

■追記
（画像では1/30となっていますが、実際には1/250の場所に止めました。両方試したので。）

これで後は組み直せば、シャッタースピード1/250固定のオリンパスペンEESの完成です。

ぶっちゃけマニュアルなのでEEじゃなくなっていますが、そこはご愛敬。

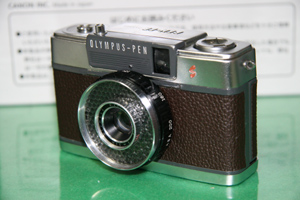

おまけで、ぼろぼろだった革を張り替えました。

オリンパスペンが長年に渡って人気があるのは、この秀逸なデザインにも原因がありそうです。ペンのカラーはグレーと相場が決まっていますが、あえて今回ダークブラウンにしました。

ペン愛好家には怒られそうですが、少し赤みのあるこの色はEF5861号機のカラーにも見えなくもないので、僕は好きです。

まぁ、お遊びですから。

ees19
