2014.07.14
カテゴリ： 市販手巻き充電ラジオ
ビッグカメラ通販で５００円弱で買ったラジオですが、結構感度良く、安定した動作で、手巻き充電も効率よく、災害時にも役にたちそうなラジオです。
それほど使わないのですが、何度も１ｍほどの高さから落としていたら、ロッドアンテナがすっぽぬけてしまいました。。。。。orz
アンテナだけの損傷なのでリード線を追加すればまた感度も戻るのですが、いい機会なので開けて修理してみることにしました。

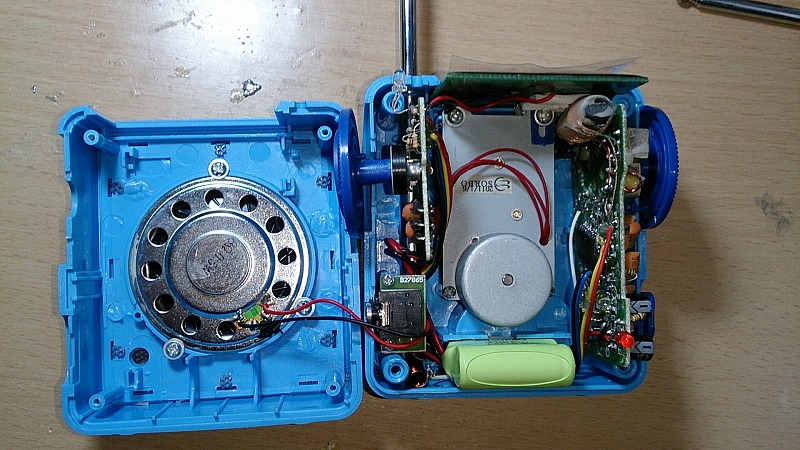

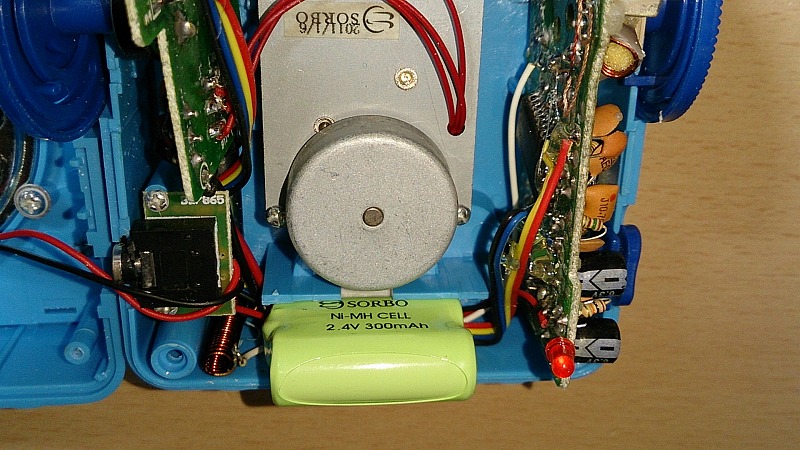

ぱっかん。中身は結構まとまっていて基板とダイナモ以外には空間があります。
ダイナモは３相交流方式です。充電電池はNiMH、2.4V300mAです。ＡＡ２／３サイズ＊２本ですね。
この手の充電式はリチウムポリマー電池（3.7V)かNiMH３本（3.6V)の構成が多いのですが、それとは違いましたね。
なにか新鮮な感じ。

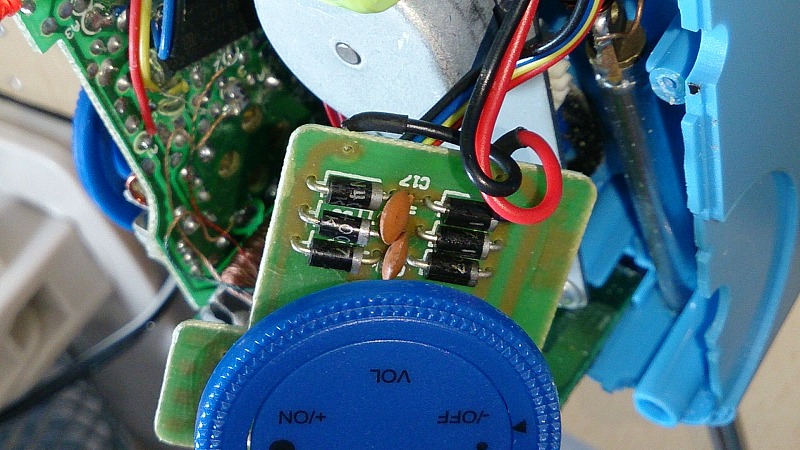

整流ダイオードブリッジは音量ボリュームの基板上に。

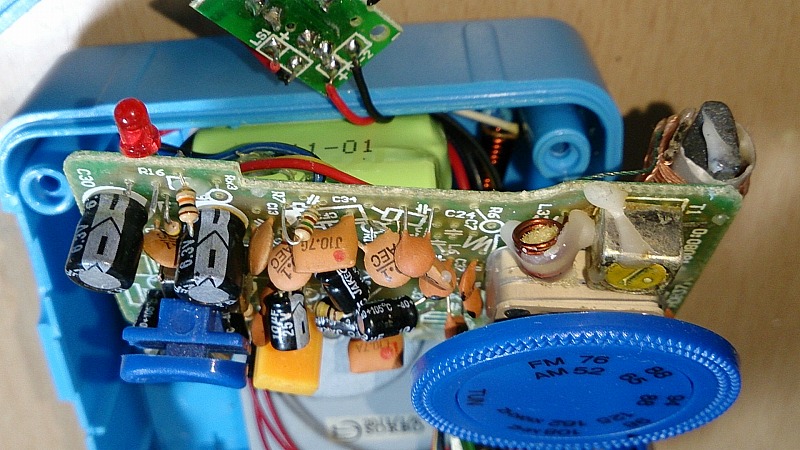

AMはスーパーです。黒＆黄色のIFTがあります。455KHzのセラミックフィルターも見えます。バーアンテナは短いですが、これで十分です。

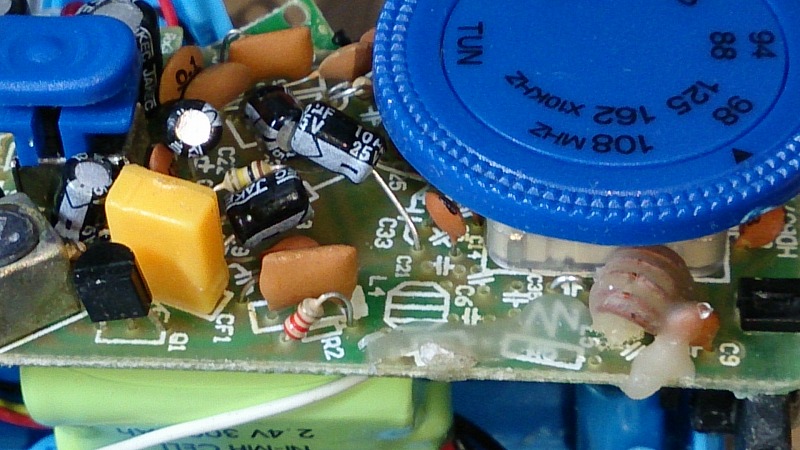

FM用のコイルとセラミックフィルター、セラミックディスクリミネータがあります。
基板上に未実装の部品がありますね。FMRF部がごっそり省略されている感じです。

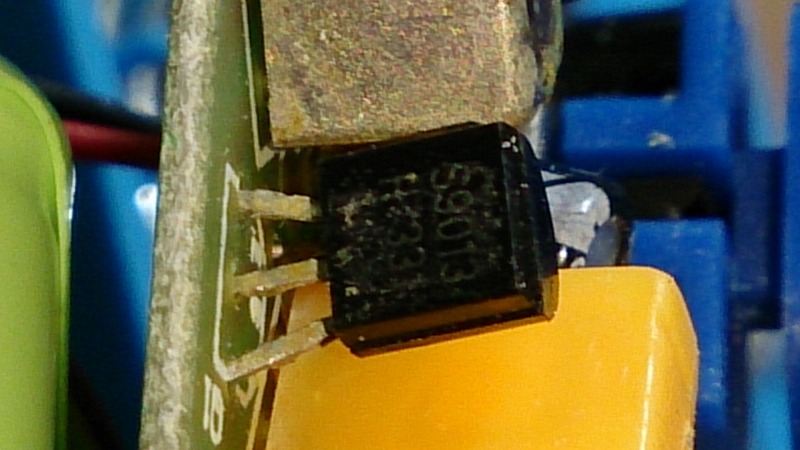

トランジスタが1個、SS9013です。AFの増幅ようでしょうか？それともLED駆動用？多分前者だと思いますが、位置的には後者か。。。

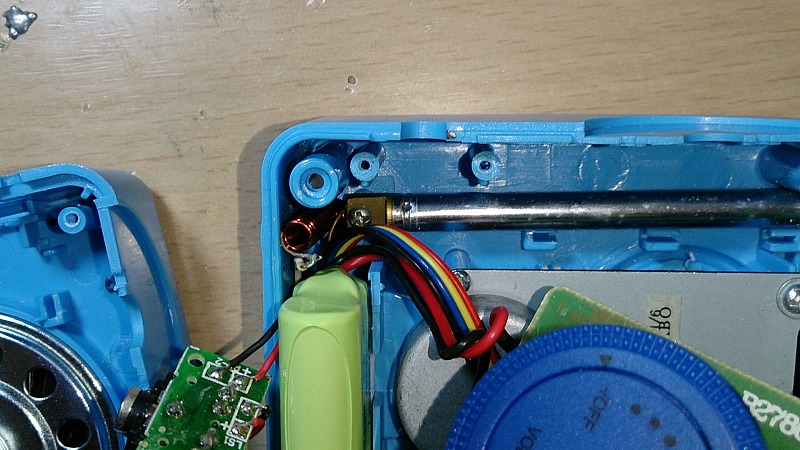

ＦＭロッドアンテナはネジで固定されているのですが、落下の衝撃でプラスチックのボスが折れてぶらぶら状態でした。
アンテナが短いのでコイルで延長されています。

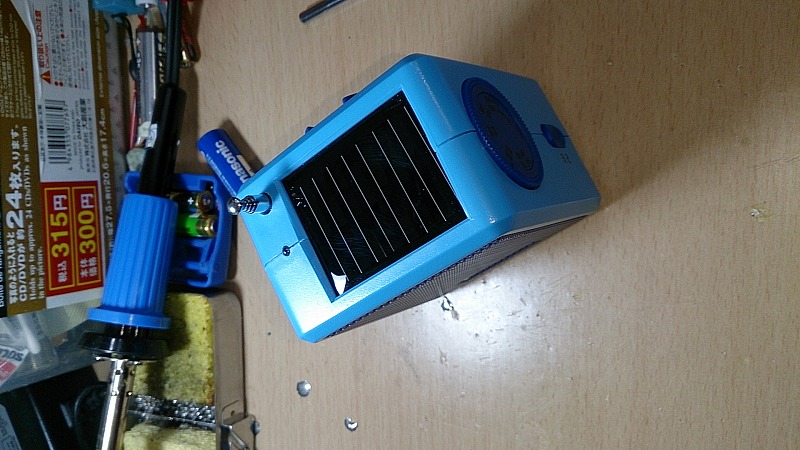

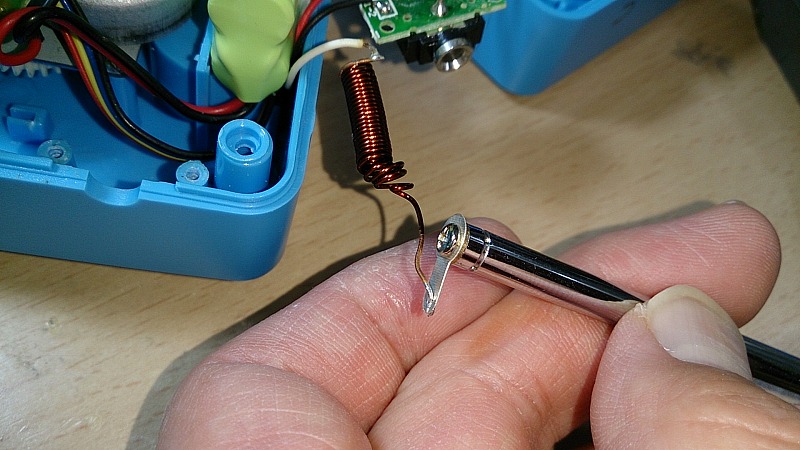

ここに新しいアンテナを取り付けます。固定方式が違いますがタマゴラグをつけて接続します。。

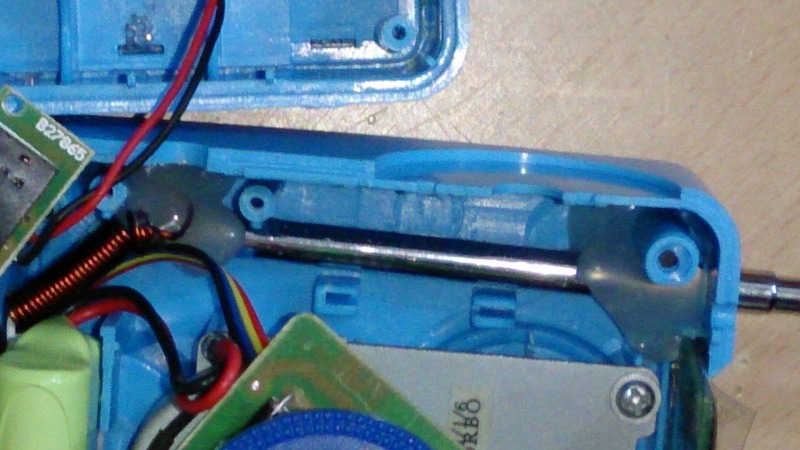

固定できないのでホットボンドで固めてしまうことにしました。
新しいアンテナは若干ほそいのですが、ホットボンドで固定しているのでOKです。

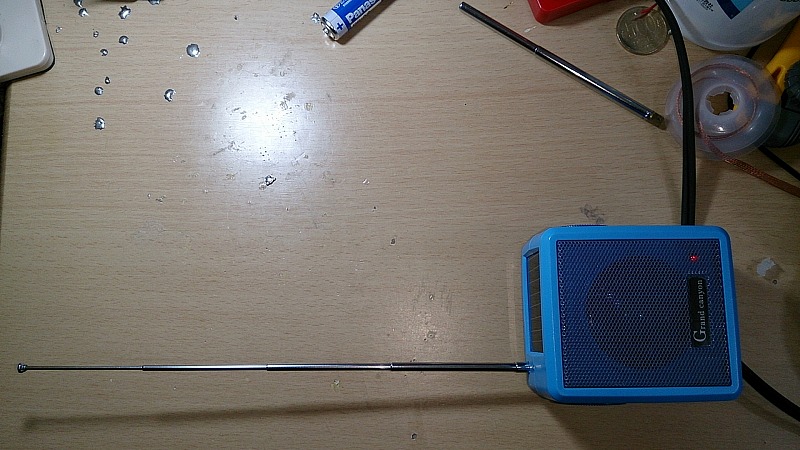

ちょうど長さもよく、ばっちりです。
感度も復活しました。
